DC/DC-Wandler für Industrie, OEM und Medizintechnik
DC/DC-Wandler setzen eine vorhandene Gleichspannung in die benötigte Ausgangsspannung um. Sie senken oder erhöhen die Spannung und stabilisieren sie bei geregelten Ausführungen. Bei CME finden Sie geregelte und ungeregelte Spannungswandler mit Single-, Dual- oder Triple-Ausgang für Steuerungen, Sensorik, Kommunikationstechnik, Embedded-Systeme und industrielle Elektronik. Das Sortiment umfasst außerdem Lösungen für Medizintechnik, Bahn, Solar, LED und Automotive.
Ob kompakte Baugruppe oder industrielles Versorgungskonzept: Eingangsspannung, Ausgangsspannung, Leistung, Isolation und Bauform bestimmen die Auswahl. CME unterstützt Sie von der Entwicklung mit Mustern und technischem Support bis zur Serienproduktion mit individuellen Logistikkonzepten.
DC/DC-Wandler im Sortiment
Welcher DC/DC-Wandler passt zu Ihrer Anwendung?
Starten Sie mit dem Eingangsspannungsbereich und den benötigten Ausgängen. Leistung, Isolation und Einbau grenzen die Auswahl weiter ein. Über die bestehenden Unterkategorien erreichen Sie die passenden Produktgruppen.
| Ihre Aufgabe | Passende Produktgruppe und Auswahlhinweise |
|---|---|
| Kompakte Elektronik mit kleinen Leistungen versorgen | DC/DC-Wandler von < 1 bis 10 W Eingangsbereich, benötigte Ausgangsspannung, Baugröße und Leistungsreserve auf die Schaltung abstimmen. |
| Mehr Leistung für Baugruppen und Systeme bereitstellen | DC/DC-Wandler von >10 bis 300W Ausgangsstrom, Wirkungsgrad und Wärmeabfuhr gemeinsam betrachten. Die verfügbare Leistung hängt auch von den Betriebsbedingungen ab. |
| Leistungsstarke DC-Versorgungen aufbauen | DC/DC-Wandler ab 300 W Arbeitspunkt, Kühlung, Einbau und Schutzfunktionen für das industrielle Versorgungskonzept auswählen. |
| Ein- und Ausgang galvanisch trennen | DC/DC-Wandler hohe Isolation Isolationsprüfspannung, dauerhaft zulässige Arbeitsspannung und geforderte Schutzfunktion unterscheiden. Die Daten müssen zur Anwendung passen. |
| Medizinische Geräte und Baugruppen versorgen | DC/DC-Wandler mit EN60601 Modelle mit passendem Zulassungsumfang nach EN 60601 auswählen. Isolation, Ableitströme und die Schutzanforderungen des vollständigen Geräts berücksichtigen. |
Leistungsklassen, Ausgangsspannungen und Bauformen
Das Portfolio umfasst geregelte und ungeregelte DC/DC-Wandler – auch DC-Wandler, DC/DC-Converter oder Gleichspannungswandler genannt – mit Single-, Dual- oder Triple-Ausgang. Die Leistungsklassen reichen von Wandlern unter 1 W bis 10 W über mehr als 10 W bis 300 W bis zu Lösungen ab 300 W.
Zur Auswahl stehen Spannungswandler mit 3 V DC, 5 V DC, 9 V DC, 12 V DC, 15 V DC, 24 V DC und 48 V DC sowie weiteren Standard-Ausgangsspannungen. Verfügbare Eingangs- und Ausgangskombinationen, Polaritäten und Belastbarkeit sind modellabhängig. Single, Dual und Triple bezeichnen einen, zwei oder drei Ausgänge.

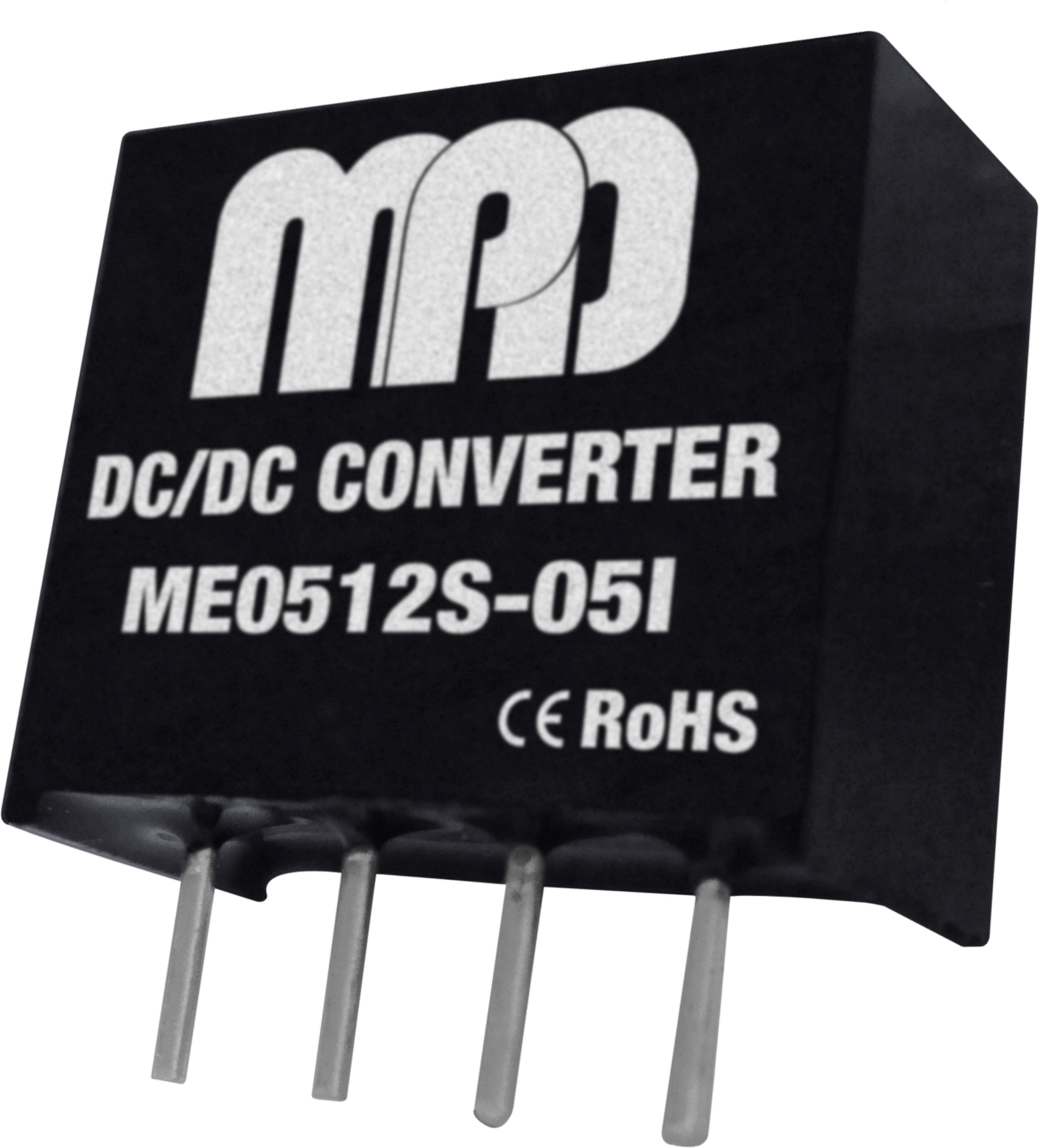

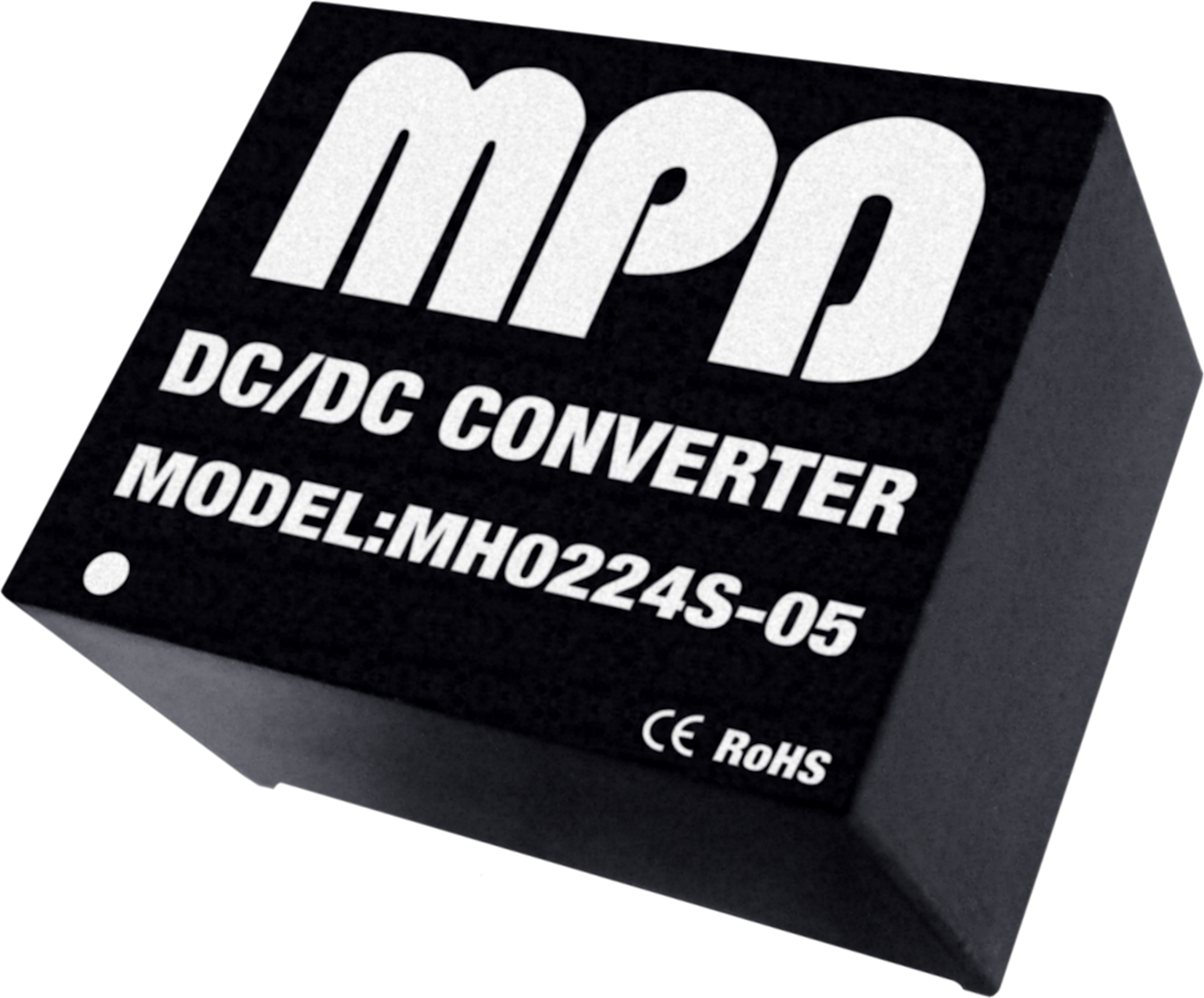

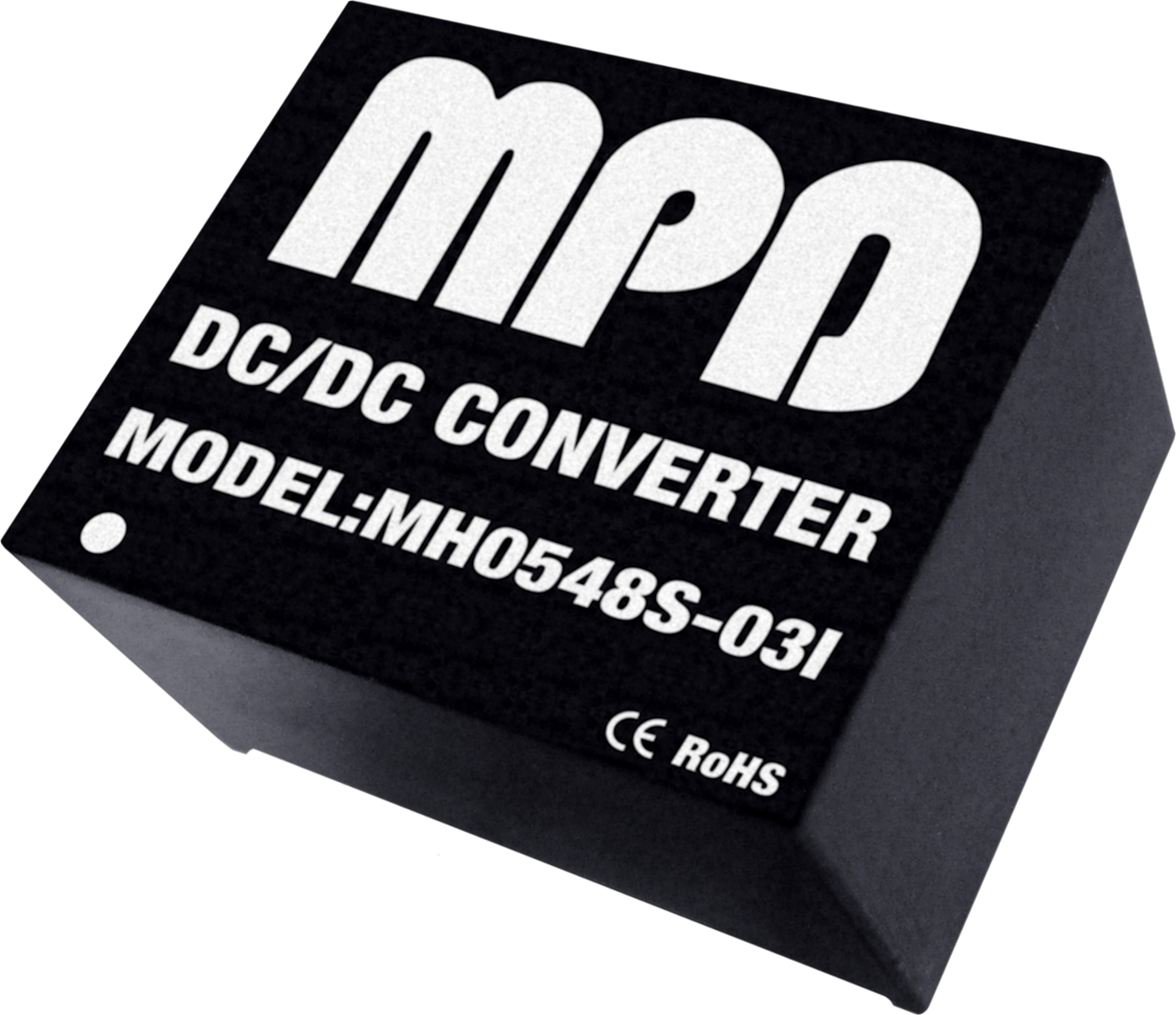

Gängige Bauformen im Sortiment sind SIP, DIP, SMD, Brick und DIN. SIP und DIP beschreiben Anschluss- beziehungsweise Gehäuseanordnungen, SMD die Oberflächenmontage, Brick standardisierte Modulformate und DIN die Montage auf einer geeigneten Hutschiene. Entscheidend bleiben Abmessungen, Anschlussbelegung, Einbaulage und Kühlung. Damit lassen sich kompakte Elektronikbaugruppen ebenso wie anspruchsvolle industrielle Versorgungskonzepte realisieren.
Buck, Boost oder Buck-Boost: welche Wandlungsfunktion wird benötigt?
Die Wandlungsfunktion beschreibt, wie sich Eingangs- und Ausgangsspannung zueinander verhalten. Ob ein Wandler zusätzlich galvanisch trennt, ist ein eigenes Auswahlmerkmal. Funktionsprinzip und Isolation sollten deshalb getrennt geprüft werden.
| Wandlungsfunktion | Funktion und typischer Einsatz |
|---|---|
| Buck-Wandler / Step-down | Senkt eine höhere Eingangsspannung auf eine niedrigere Ausgangsspannung. Häufig für die lokale Spannungsversorgung auf Leiterplatten eingesetzt. |
| Boost-Wandler / Step-up | Hebt eine niedrigere Eingangsspannung auf ein höheres Niveau an. Das ist beispielsweise bei Batteriebetrieb oder anderen niedrigen Versorgungsspannungen hilfreich. |
| Buck-Boost-Wandler | Kann je nach Ausführung und Betriebsbereich die Spannung erhöhen oder senken. Geeignet, wenn eine schwankende Eingangsspannung über und unter der benötigten Ausgangsspannung liegt. Die Ausgangspolarität ist modellabhängig. |
Isoliert oder nicht isoliert: galvanische Trennung passend auswählen
| Ausführung | Bedeutung für Ihre Anwendung |
|---|---|
| Isolierter DC/DC-Wandler | Trennt Ein- und Ausgang galvanisch und ermöglicht eine definierte Potentialtrennung. Je nach Auslegung unterstützt dies das Sicherheitskonzept und den Umgang mit Störungen oder unterschiedlichen Massepotentialen. Die erforderliche Schutzfunktion und Störfestigkeit müssen für die konkrete Anwendung geprüft werden. |
| Nicht isolierter DC/DC-Wandler | Ein- und Ausgang teilen sich ein gemeinsames Bezugspotential. Ohne galvanische Trennung lassen sich oft kompakte, effiziente und kostengünstige Lösungen realisieren; der tatsächliche Vergleich hängt von Leistung und Auslegung ab. |
Eine hohe Isolationsprüfspannung ist nicht gleichbedeutend mit einer ebenso hohen dauerhaft zulässigen Arbeitsspannung. Berücksichtigen Sie die Isolationsart, die Prüfbedingungen und den anwendungsbezogenen Zulassungsumfang. DC/DC-Wandler hohe Isolation führen zu den entsprechenden Produkten.
Typische Anwendungen für DC/DC-Wandler
| Bereich | Anforderungen und Unterstützung |
|---|---|
| Industrie und Automatisierung | Robuste und zuverlässige Versorgung für Steuerungen, Sensorik, Kommunikationstechnik, Embedded-Systeme und industrielle Elektronik. Kompakte Bauformen, Stabilität, Wirkungsgrad und thermische Bedingungen auf den Einbau abstimmen. |
| Medizintechnik | Für die Stromversorgung in der Medizintechnik führt CME DC/DC-Wandler mit Zulassung nach EN60601. Der konkrete Zulassungsumfang und das Schutzkonzept müssen zum medizinischen Gerät passen. DC/DC-Wandler mit EN60601. |
| Bahn, Solar, LED und Automotive | Für diese Bereiche bietet CME spezielle Spannungswandler, darunter anwendungsbezogene Lösungen für raue und spezialisierte Einsatzbedingungen. Je nach Anwendung sind etwa Eingangsbereich, Lastverhalten, Störfestigkeit, Temperatur und branchenspezifische Zulassungen zu berücksichtigen. Die Stromversorgung für Bahntechnik, Solaranlagen, LED-Anwendungen und Automotive wird anhand dieser Anforderungen ausgelegt. |
| Entwicklung und Serie | In der Entwicklungsphase unterstützt CME mit Mustern und umfangreichem technischem Support. In der Serienproduktion ergänzen individuelle Logistikkonzepte die skalierbare Versorgung – für eine wirtschaftliche und verlässliche Beschaffung über den Produktlebenszyklus. |
Worauf sollten Sie bei der Auswahl eines DC/DC-Wandlers achten?
| Kriterium | Worauf es ankommt |
|---|---|
| Ein- und Ausgang | Eingangsspannungsbereich, gewünschte Ausgangsspannung, Polarität und Strom je Ausgang prüfen. Bei Single-, Dual- und Triple-Ausgängen auch Gesamtleistung, Lastkombinationen und mögliche Mindestlasten berücksichtigen. |
| Leistung und Regelverhalten | Dauerlast, Lastspitzen und Leistungsreserve bestimmen. Geregelte Wandler halten die Ausgangsspannung innerhalb ihrer Spezifikation; bei ungeregelten Wandlern wirken sich Eingangs- und Laständerungen stärker aus. |
| Wirkungsgrad und Ausgangsqualität | Wirkungsgrad, Restwelligkeit und Störpegel passend zur versorgten Elektronik vergleichen. Das Regelverhalten bei Lastwechseln ist für die Stabilität der Versorgung wichtig. |
| Isolation und Zulassungen | Galvanische Trennung, Prüf- und Arbeitsspannung sowie geforderte Sicherheits- und Branchenzulassungen anhand von Datenblatt und Nachweisen des Modells prüfen. |
| Bauform und Temperatur | SIP, DIP, SMD, Brick oder DIN passend zur Mechanik auswählen. Umgebungstemperatur, Wärmeabfuhr und temperaturabhängige Leistungsreduzierung (Derating) berücksichtigen. |
| EMV, Schutz und Lebenszyklus | EMV-Eigenschaften, Schutzfunktionen und erforderliche externe Beschaltung mit dem System abstimmen. Die passende Auswahl unterstützt Zuverlässigkeit und Lebensdauer; Musterprüfung, technischer Support und Logistik gehören zur Projektplanung. |
Typische Fragen zu DC/DC-Wandlern
Was unterscheidet geregelte und ungeregelte DC/DC-Wandler?
Geregelte DC/DC-Wandler halten ihre Ausgangsspannung bei Änderungen von Eingang und Last innerhalb der angegebenen Grenzen. Bei ungeregelten Ausführungen hängt die Ausgangsspannung stärker von beiden Größen ab. Entscheidend sind die zulässigen Spannungstoleranzen Ihrer Schaltung. Eine geregelte Ausgangsspannung bedeutet nicht automatisch, dass der Wandler programmierbar ist.
Wann brauche ich einen isolierten DC/DC-Wandler?
Wenn Ein- und Ausgang galvanisch getrennt sein sollen, etwa für unterschiedliche Bezugspotentiale oder als Teil eines Sicherheitskonzepts. Prüfen Sie neben der Isolationsprüfspannung auch die dauerhaft zulässige Arbeitsspannung und die geforderte Schutzfunktion. DC/DC-Wandler hohe Isolation erleichtern die Vorauswahl.
Kann ein DC/DC-Wandler die Spannung erhöhen und senken?
Das hängt von der Wandlungsfunktion ab. Buck-Wandler senken, Boost-Wandler erhöhen die Spannung. Buck-Boost-Ausführungen können beides innerhalb ihres Betriebsbereichs. Ein- und Ausgangsbereich sowie Ausgangspolarität müssen zum gewünschten Betrieb passen.
Was bedeuten Single-, Dual- und Triple-Ausgang?
Die Bezeichnungen stehen für einen, zwei oder drei Ausgänge. Zusätzlich zu Spannung und Polarität sind der Strom je Ausgang, die Gesamtleistung und zulässige Lastkombinationen zu prüfen. Bei mehreren Ausgängen kann sich die Belastung eines Ausgangs auf die Spannung eines anderen auswirken.
Welcher DC/DC-Wandler eignet sich für Medizintechnik?
CME bietet Modelle mit Zulassung nach EN60601. Maßgeblich sind der aktuelle Nachweis und sein Geltungsumfang für das jeweilige Modell. Isolation, Ableitströme und Schutzmaßnahmen müssen zum Gerät passen; eine Komponenten-Zulassung ersetzt nicht die Bewertung des vollständigen medizinischen Geräts. DC/DC-Wandler mit EN60601.
Unterstützt CME auch Entwicklung und Serienversorgung?
Ja. In der Entwicklung unterstützt CME mit Mustern und umfangreichem technischem Support. Für die Serienproduktion lassen sich individuelle Logistikkonzepte abstimmen. So können technische Anforderungen und eine wirtschaftliche, verlässliche Versorgung über den Produktlebenszyklus gemeinsam geplant werden.
Beratung zur passenden DC/DC-Stromversorgung
Nennen Sie uns den Eingangsspannungsbereich, die benötigten Ausgangsspannungen und Ströme, den Einbauraum sowie Anforderungen an Isolation, Temperatur und Zulassungen. Wir unterstützen Sie bei der Vorauswahl und bei der Abstimmung von Mustern, technischem Support und Serienversorgung.
Mehr zu Funktion und Bauformen finden Sie im Glossar: DC/DC-Wandler. Hinweise zur Geräteintegration bietet Netzteile und DC/DC-Wandler für OEM.
