Chroma Test- und Messsysteme
Chroma ATE entwickelt seit 1984 Stromversorgungen, elektronische Lasten, Batterietestsysteme, Netzsimulatoren, Leistungsmessgeräte und Sicherheitstester für Entwicklung, Validierung und Produktion. CompuMess unterstützt bei Auswahl, Dimensionierung und Integration der Chroma-Systeme.
Programmierbare DC-Stromversorgungen

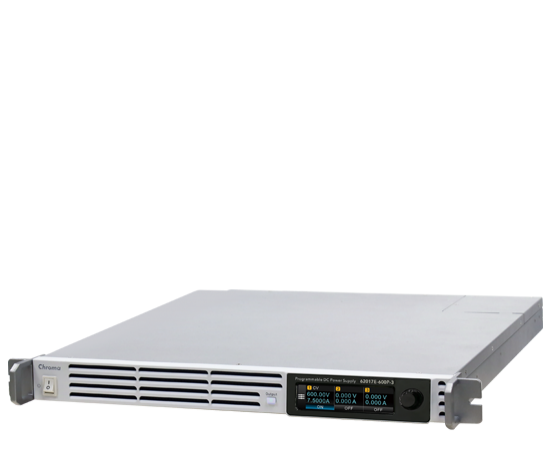

Die Serien 62000E und 62000P eignen sich für Labor, ATE und DC/DC-Wandler. Die 62000H-Serie bietet 5, 10 oder 15 kW pro Gerät, bis 1.000 V und Parallelbetrieb bis 150 kW.

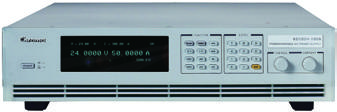

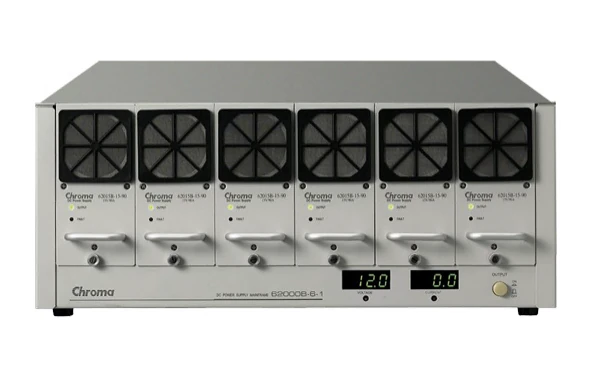

Die modulare 62000B-Serie unterstützt Hot-Swap und N+1-Redundanz für Burn-in- und Produktionsanwendungen. Für PV-Wechselrichtertests bietet die 62000H-S-Serie bis 1.800 V sowie I-V-Kennlinien und MPPT-Prüfungen nach EN 50530 und Sandia.
Bidirektionale Stromversorgungen
Die 62000D-Serie kombiniert DC-Quelle und regenerative elektronische Last. Sie bietet modellabhängig:
• 6 bis 45 kW pro Gerät
• bis 2.000 V
• bis 540 A
• Parallelbetrieb bis 1,8 MW
• Netzrückspeisung bis 93 %
Typische Anwendungen sind Batterietests, Batterieemulation, On-Board-Charger, DC/DC-Wandler, Motorcontroller und Energiespeicher. Die 62000D ist ein 2-Quadranten-DC-System. Für echten regenerativen 4-Quadranten-AC-Betrieb ist die 61800-Serie vorgesehen.
Elektronische Lasten
Die modularen Serien 6310A, 6330A und 63600 eignen sich für Netzteile, DC/DC-Wandler und Mehrkanalprüfstände. Die Hochleistungsserien 63200A und 63200E bieten bis 24 kW und bis 1.200 V pro Gerät. Die 63200A kann bis 240 kW parallel betrieben werden.
Die regenerative 63700-Serie bietet 6, 12 oder 18 kW, bis 1.800 V und bis zu 93 % Netzrückspeisung.
AC-Quellen und Netzsimulatoren

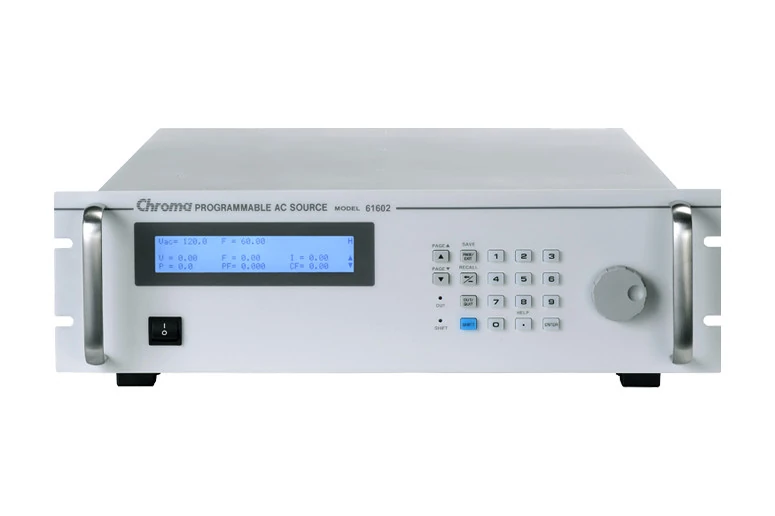

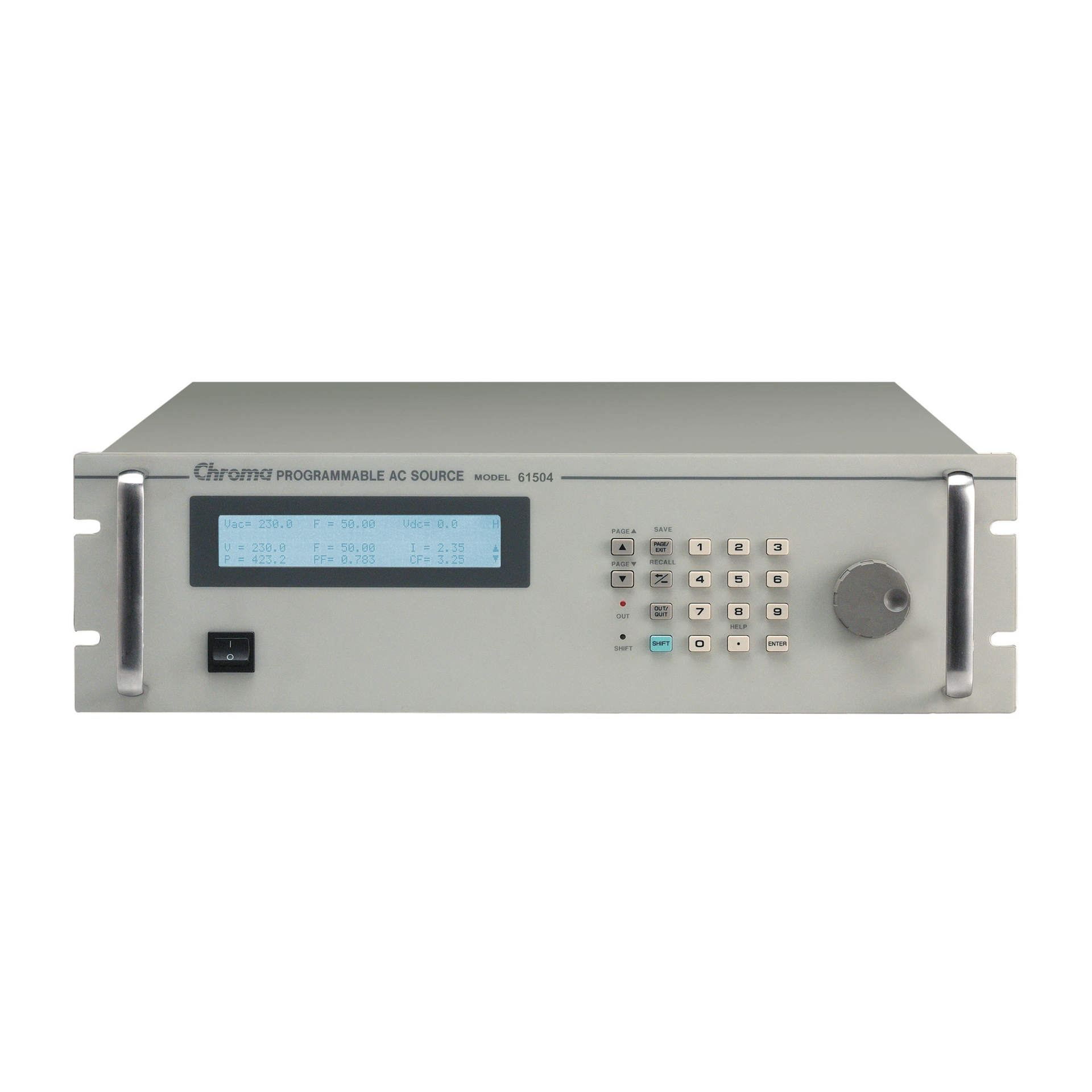

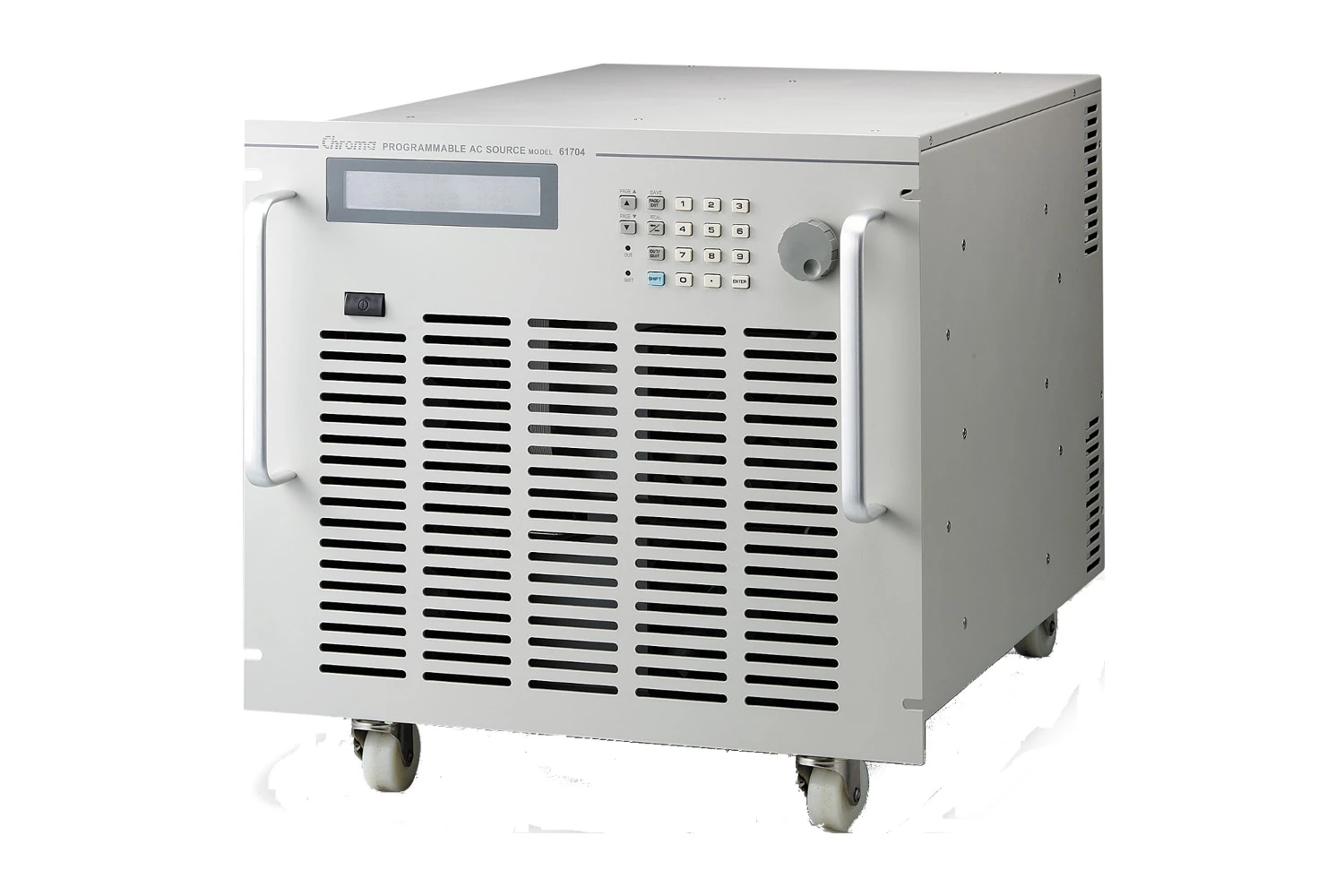

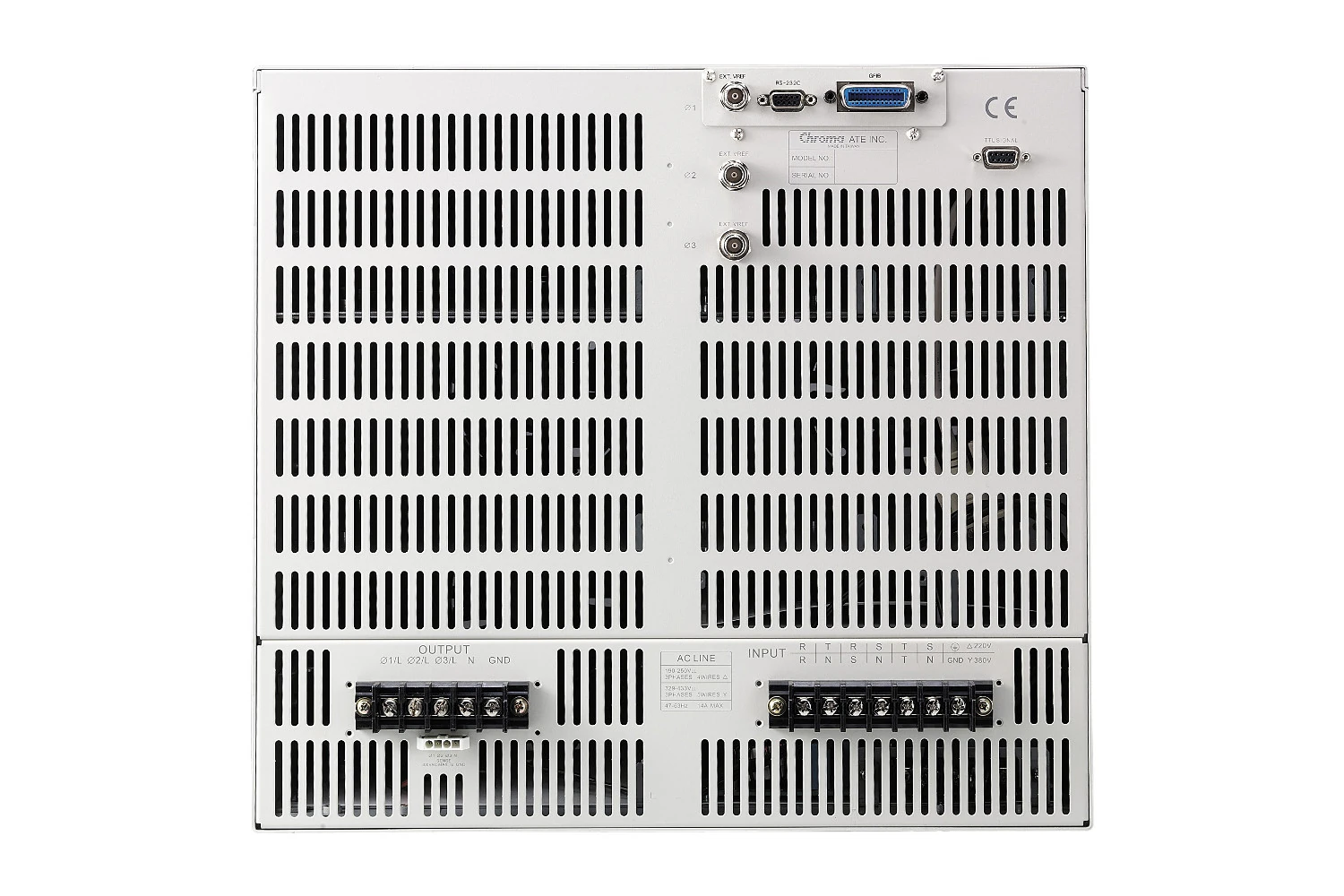

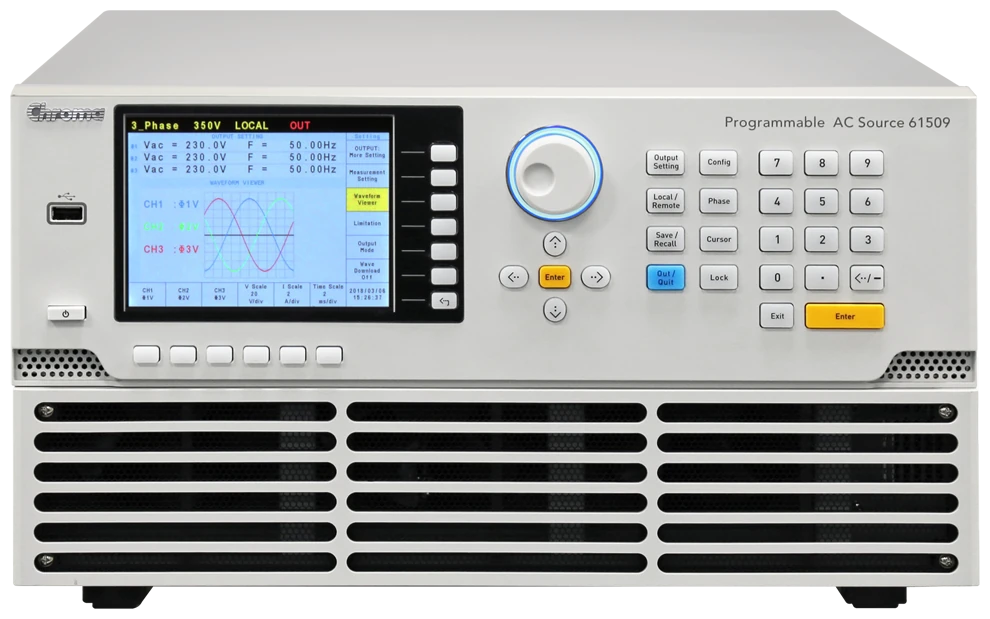

Die 61600-Serie deckt allgemeine AC-Versorgungs- und Produktionstests von 500 VA bis 18 kVA ab. Die 61500-Serie unterstützt Netzstörungen, Harmonische und IEC-61000-4-Prüfabläufe. Die 61700-Serie ist für dreiphasige AC-Anwendungen ausgelegt. Für Wechselrichter, PCS, Energiespeicher und Microgrids bietet Chroma regenerative Netzsimulatoren:
• 61809 / 61812 / 61815: 9 bis 15 kVA
• 61800: 30, 45, 60 oder 105 kVA
• ein- oder dreiphasiger Betrieb
• regenerativer 4-Quadranten-Betrieb
• Netzfehler-, Frequenz- und Anti-Islanding-Simulation
Batterietests und BMS-Simulation

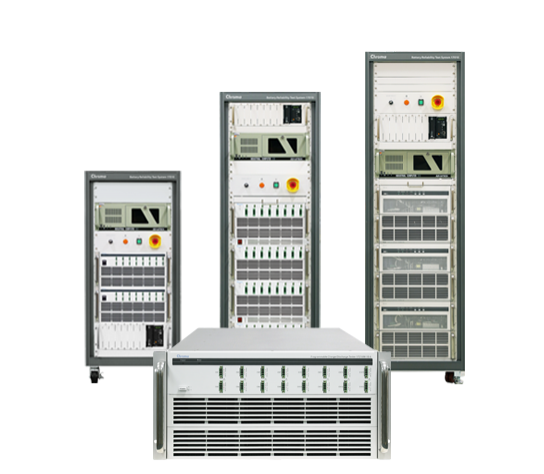

Die 17010-Serie ist für Batteriezelltests, Kapazitätsmessungen, Lebensdauertests und Zellselektion ausgelegt. Die Serien 17020 und 17020C prüfen Batteriemodule und kleinere Packs. Für Hochvolt-Batteriepacks stehen zur Verfügung:
• 17040: bis 1.000 V und 300 kW
• 17040E: bis 1.700 V, 7.200 A und 2,4 MW
• Energierückspeisung über 92 %
Der 87001 Batteriezellensimulator bietet 16 galvanisch getrennte bidirektionale Kanäle. Mehrere Geräte simulieren bis zu 240 in Serie geschaltete Zellen.
Messgeräte und Sicherheitstester

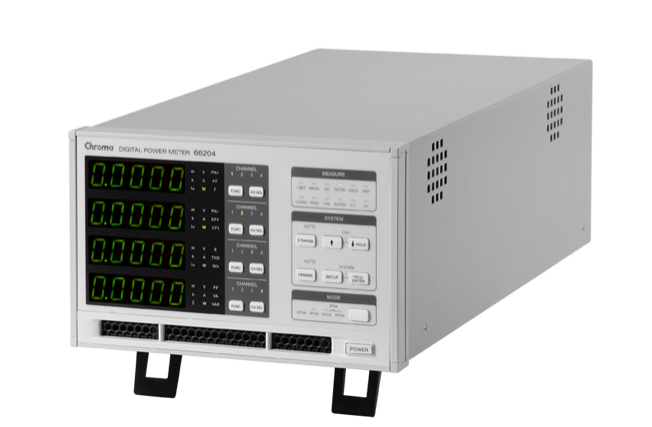

Der 66205 Power Meter eignet sich für einphasige Leistungs-, Wirkungsgrad- und Standby-Messungen mit bis zu 0,05 % Full-Scale-Genauigkeit. Für mehrphasige Systeme stehen 66203 und 66204 zur Verfügung.

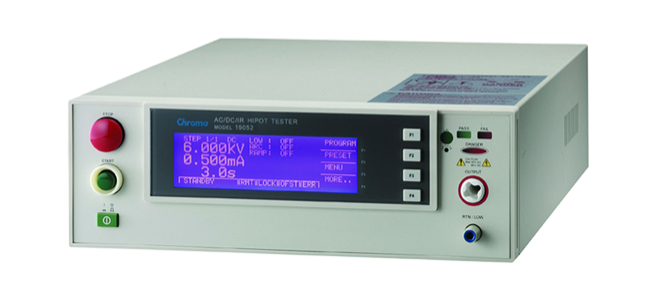

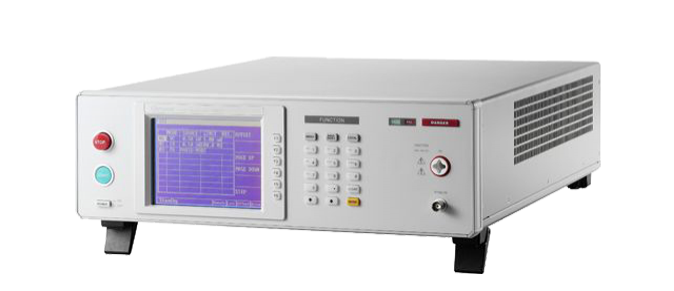

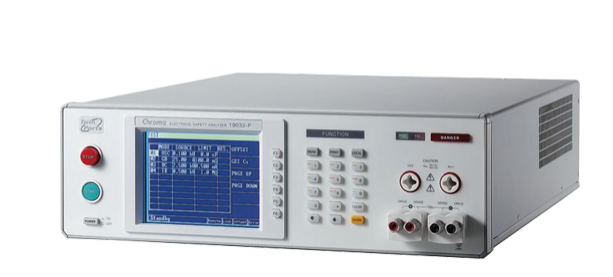

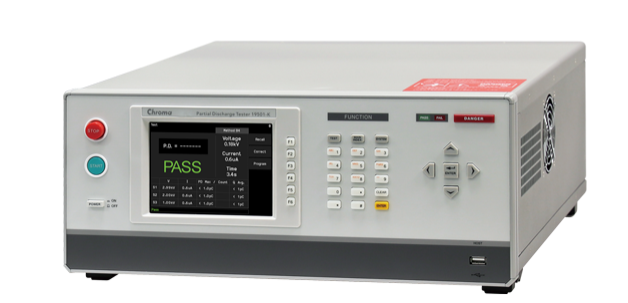

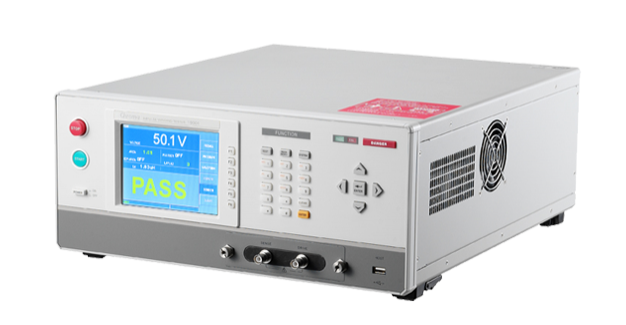

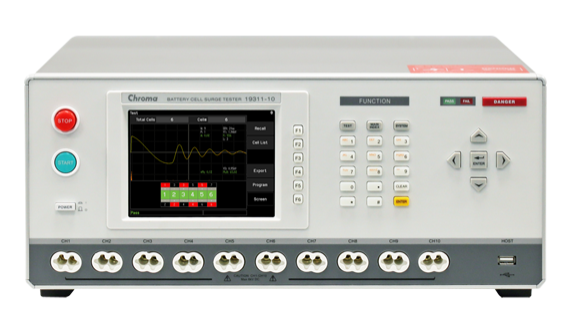

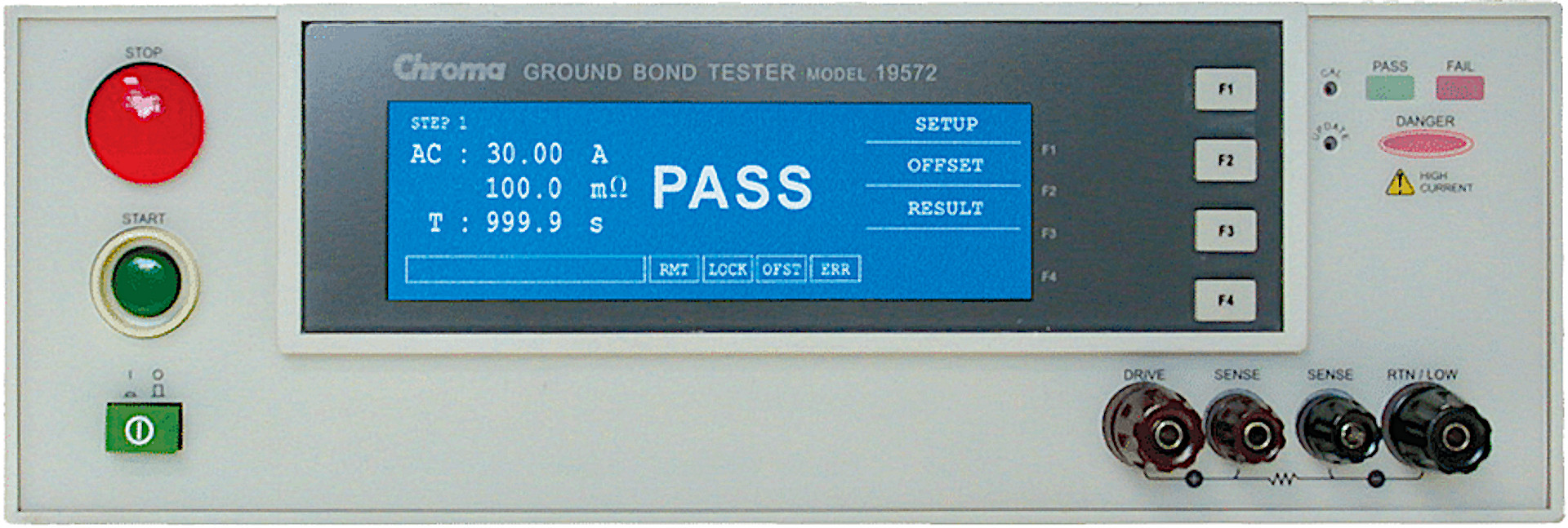

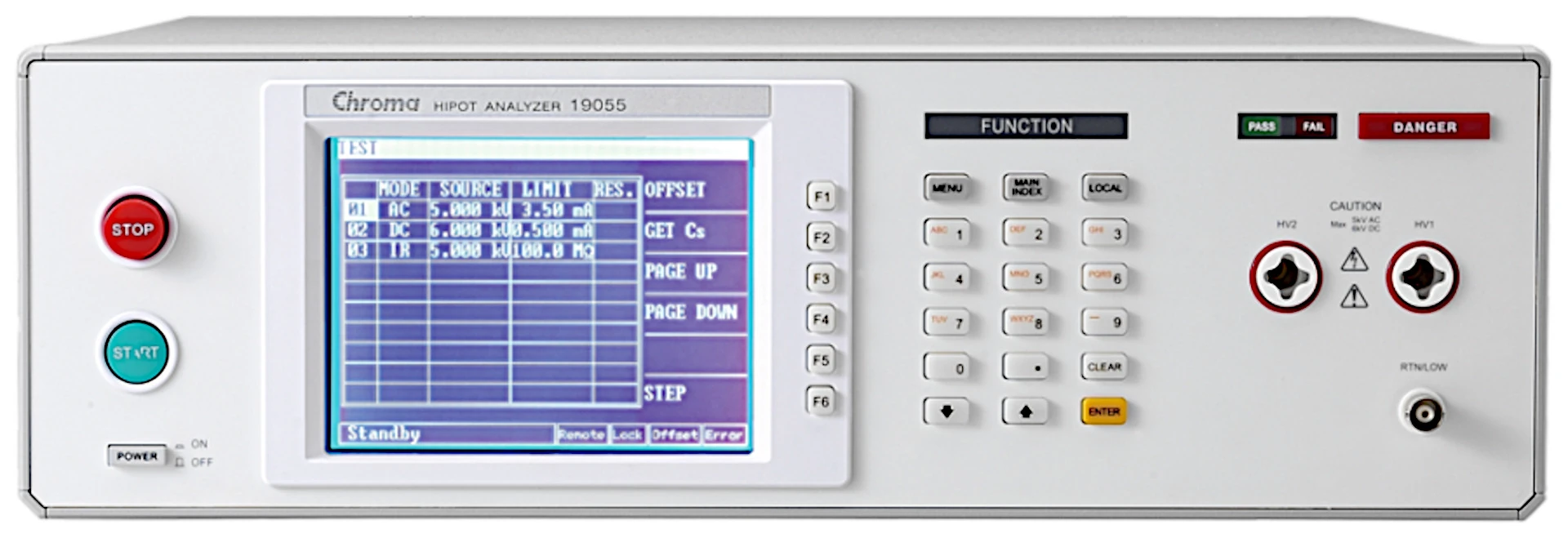

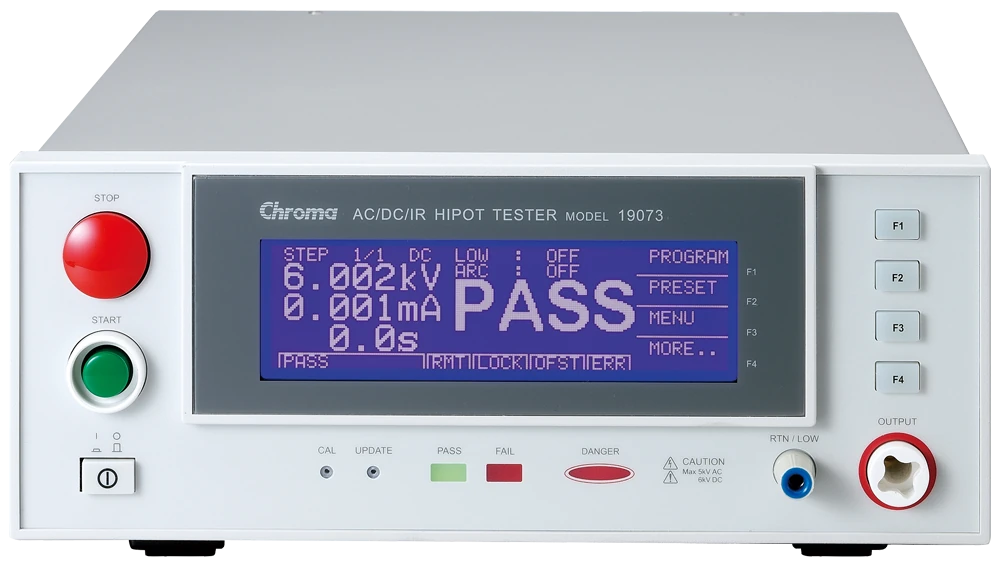

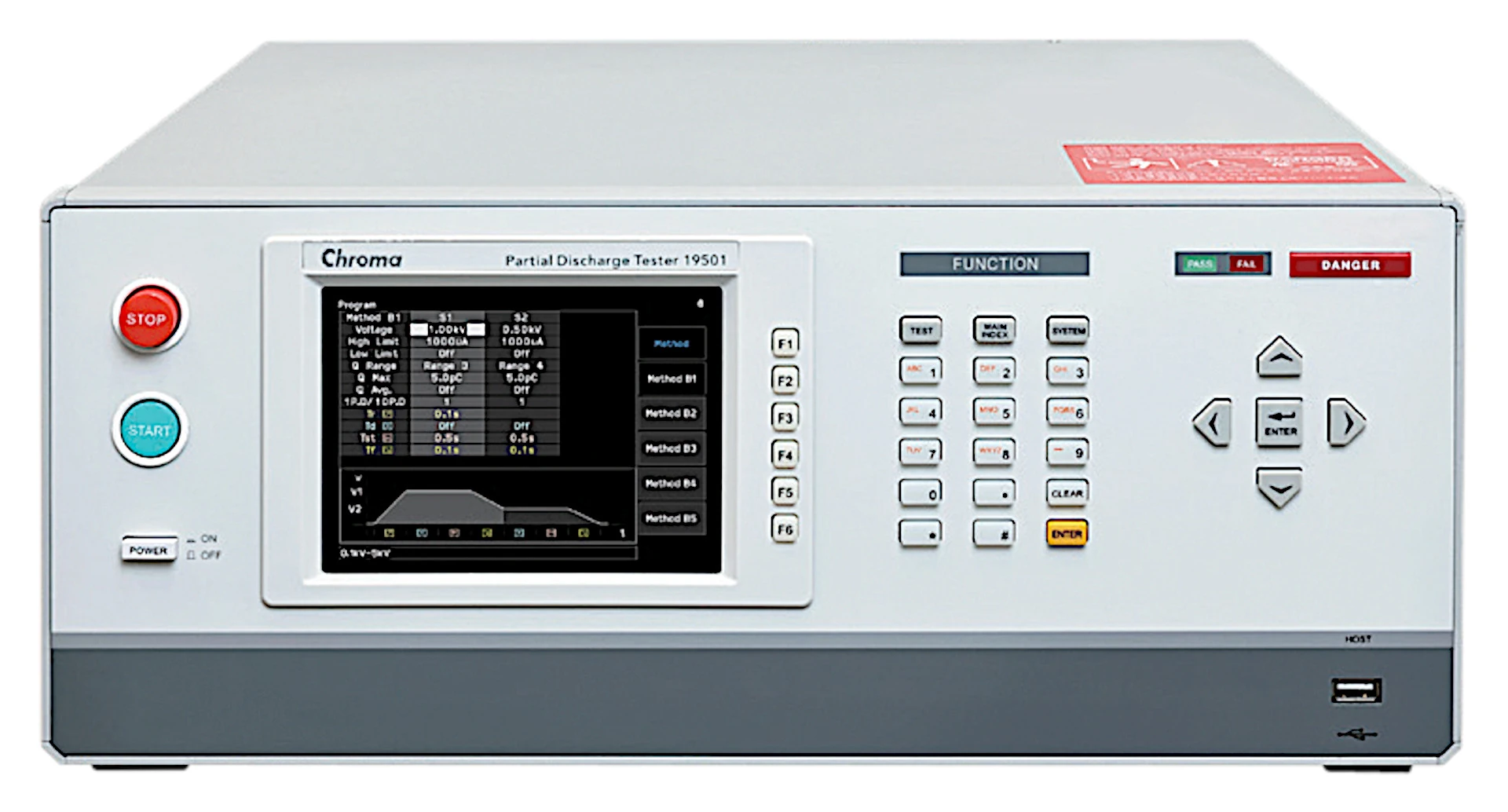

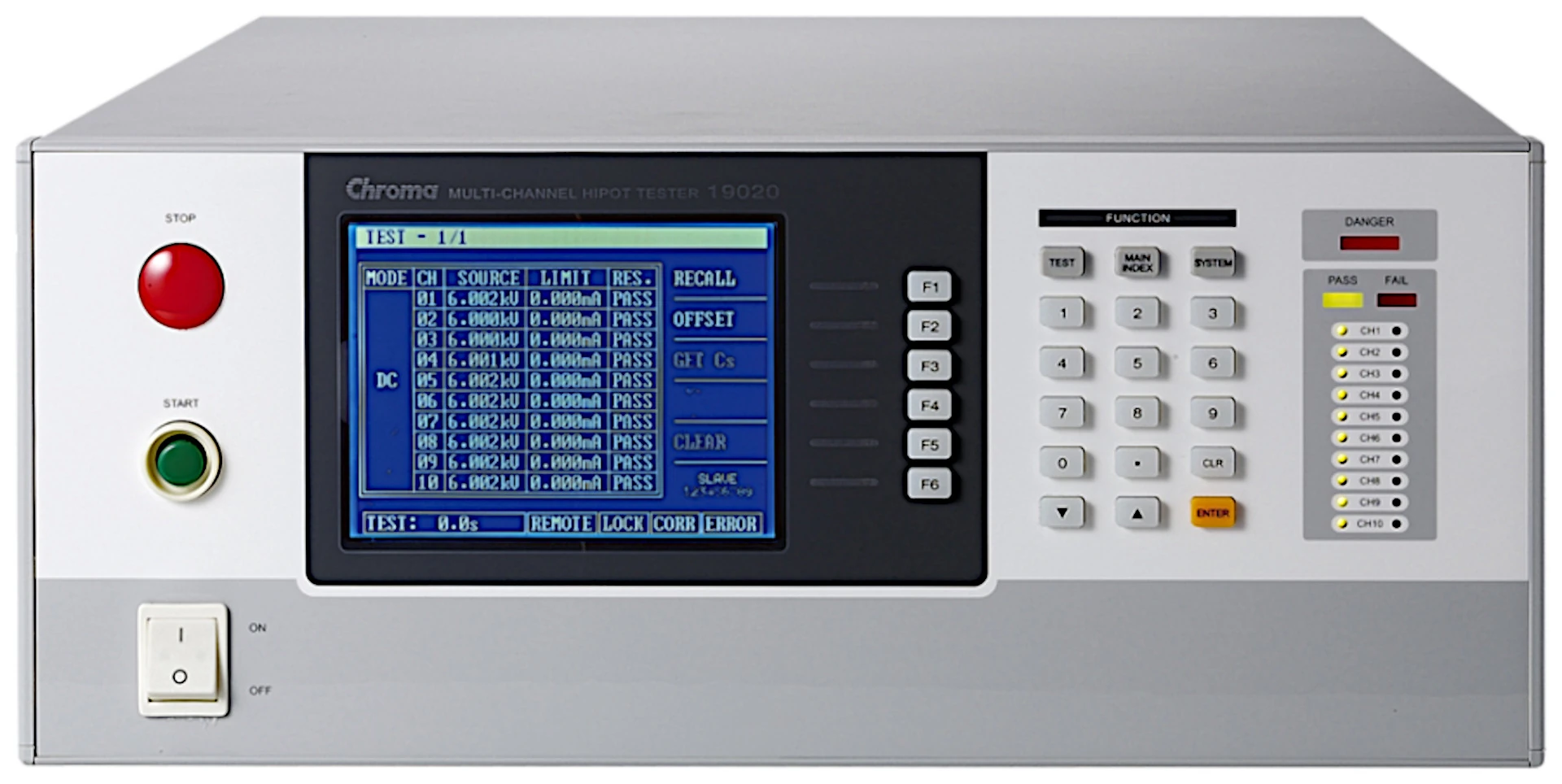

Die Serien 11021, 11022/11025 und 11050 messen passive Bauelemente. Die Serien 190xx, 193xx und 195xx decken Hochspannungs-, Isolations-, Schutzleiter-, Ableitstrom- und Teilentladungsprüfungen ab.
Welche Chroma-Lösung passt zu welcher Anwendung?
|
