California Instruments AMETEK: AC-Quellen und Netzsimulation

California Instruments gehört zu AMETEK Programmable Power und bietet programmierbare AC-Quellen und Netzsimulatoren. Mit ihnen lassen sich elektrische Versorgungsbedingungen für Entwicklungs- und Prüfaufgaben vorgeben. Für die Geräteauswahl sind Spannung, Frequenz, Phasenzahl und das Verhalten des angeschlossenen Prüflings entscheidend. Wenn der Prüfling Energie zurückliefert, muss der Aufbau diesen Energiefluss ebenfalls abdecken.

Asterion AC, Tahoe oder Sequoia?

Asterion AC: definierte AC-Versorgung im Prüfablauf

Die Asterion-AC-Übersicht führt zu Ausführungen für unterschiedliche Leistungs- und Phasenanforderungen. Ausgangsspannung und Frequenz bilden den Ausgangspunkt der Auswahl. Hinzu kommen programmierte Abläufe, Ansteuerung und die Einbindung in den Prüfstand. Achten Sie beim Vergleich auf die Angaben des konkreten Modells und auf die vorgesehene ein- oder dreiphasige Konfiguration.

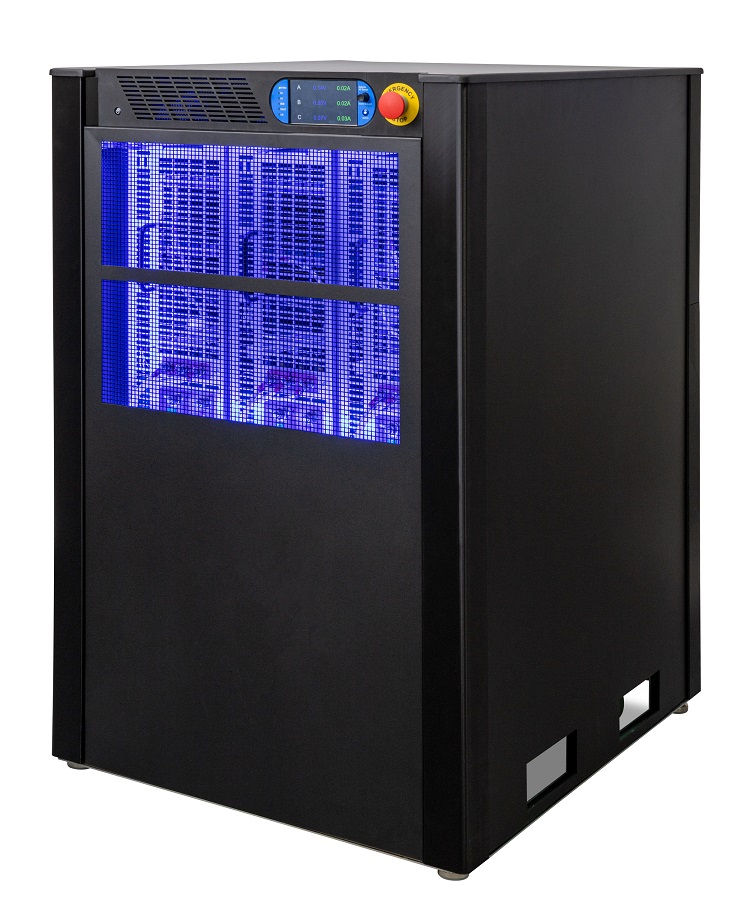

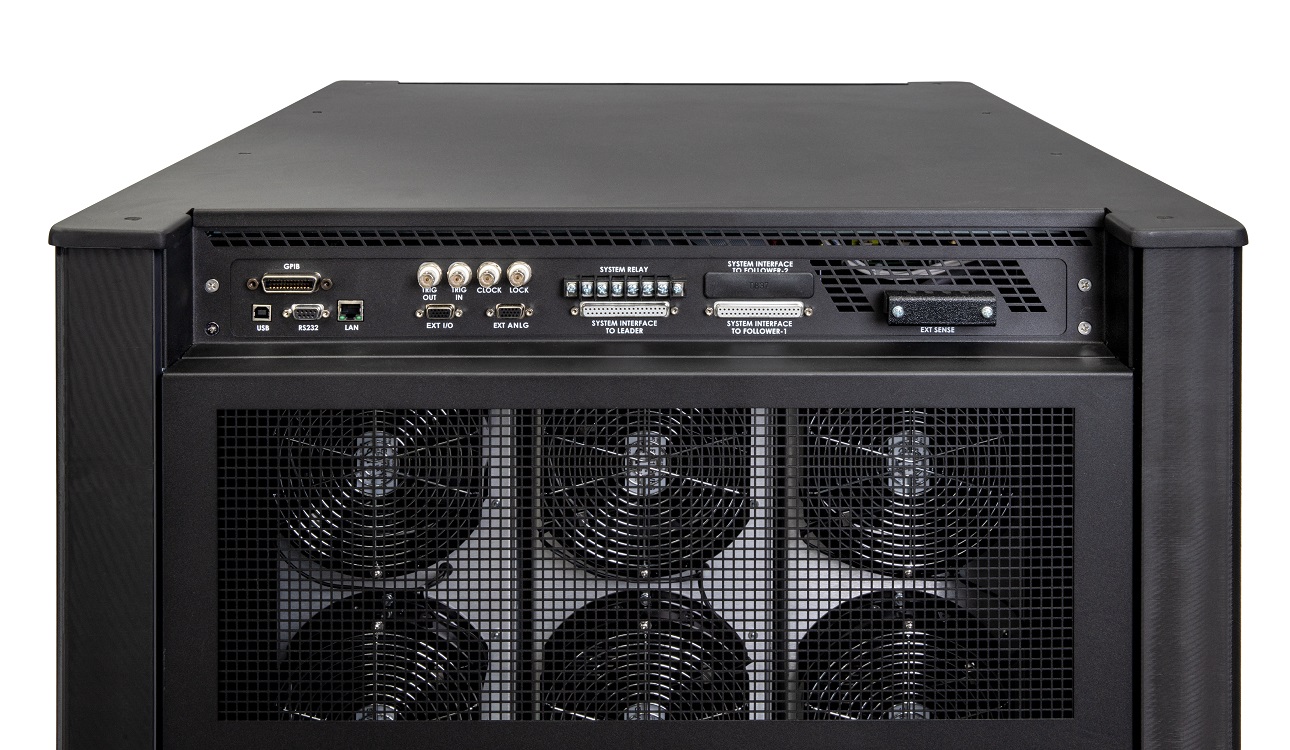

Tahoe: programmierbare AC- und DC-Quelle

Die Tahoe-Serie ist eine programmierbare Quelle für AC- und DC-Aufgaben. Die Betriebsarten sind jeweils anhand der benötigten Spannung, Leistung und Ausgangskonfiguration zu wählen. Für einen Vergleich mit einem regenerativen Netzsimulator muss zusätzlich geklärt werden, ob Energie vom Prüfling aufgenommen und wohin sie abgeführt werden soll.

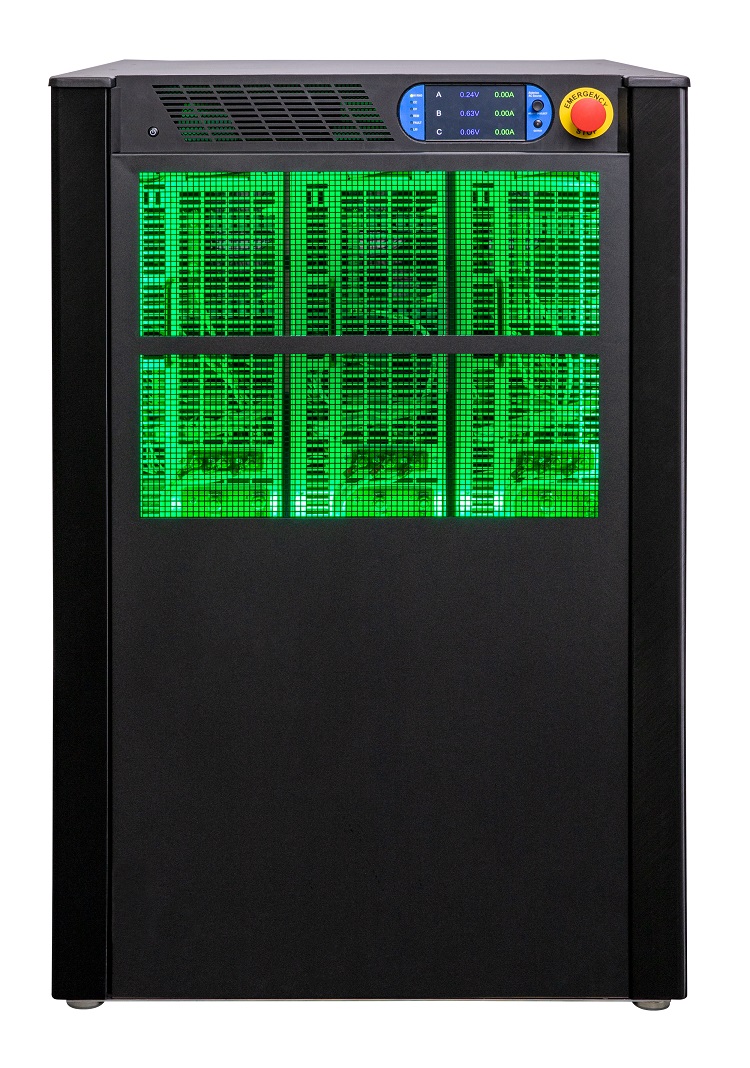

Sequoia: regenerative Netzsimulation

Die Sequoia-Serie ist ein regenerativer Netzsimulator mit Vierquadrantenbetrieb. Sie ist beispielsweise für Prüfaufbauten mit netzgekoppelten Wechselrichtern relevant, bei denen der Energiefluss zum Prüfling und zurück berücksichtigt werden muss. Der Hersteller führt zusätzlich eine elektronische AC/DC-Lastfunktion als Option. Diese optionale Lastfunktion ist bei der Konfiguration gesondert zu betrachten und nicht mit dem grundsätzlichen regenerativen Betrieb gleichzusetzen.

Diese Angaben entscheiden über die Ausführung

• Netzbedingungen: benötigte Spannungen, Frequenzen, Phasen und zeitliche Änderungen.
• Prüfling: Leistungsaufnahme, Einschaltverhalten und gegebenenfalls Rückspeisung.
• Leistung: AC-Scheinleistung und DC-Wirkleistung entsprechend der jeweiligen Betriebsart.
• Prüfablauf: statische Versorgung, wiederholbare Sequenzen oder gezielte Änderungen der Netzbedingungen.
• Steuerung: vorhandene Schnittstellen, Trigger, Software und benötigte Messdaten.

Damit wird beispielsweise ein Wechselrichtertest konkreter: Neben dem gewünschten Netzprofil müssen Energiefluss, Messpunkte und Abschaltbedingungen festgelegt sein. Die dafür benötigten Funktionen und Optionen werden am ausgewählten Gerät geprüft. Weitere Aufgaben finden Sie im Bereich erneuerbare Energien.

Geräteauswahl und Systemintegration

Die Übersicht programmierbarer AC-Spannungsquellen unterstützt die herstellerübergreifende Auswahl. Für einen vollständigen Prüfaufbau verbindet CME im Rahmen der Systemintegration Quelle, Messung und Steuerung entsprechend Ihrer Aufgabe.

Beschreiben Sie uns Ihren AC-Prüfaufbau mit Phasenzahl, Spannungs- und Frequenzbereich, Leistung und gewünschtem Energiefluss. In der Produktübersicht finden Sie anschließend Serien und Modelle; die verbindliche Ausführung wird anhand ihrer jeweiligen Daten und Optionen abgestimmt.

Wenn eine vorhandene AC-Quelle geprüft oder instand gesetzt werden soll, können Sie den Reparatur- und Kalibrierservice von CME anfragen. Unsere Service-Informationen erläutern den weiteren Ablauf. Geben Sie die Modellbezeichnung und das konkrete Anliegen an.
