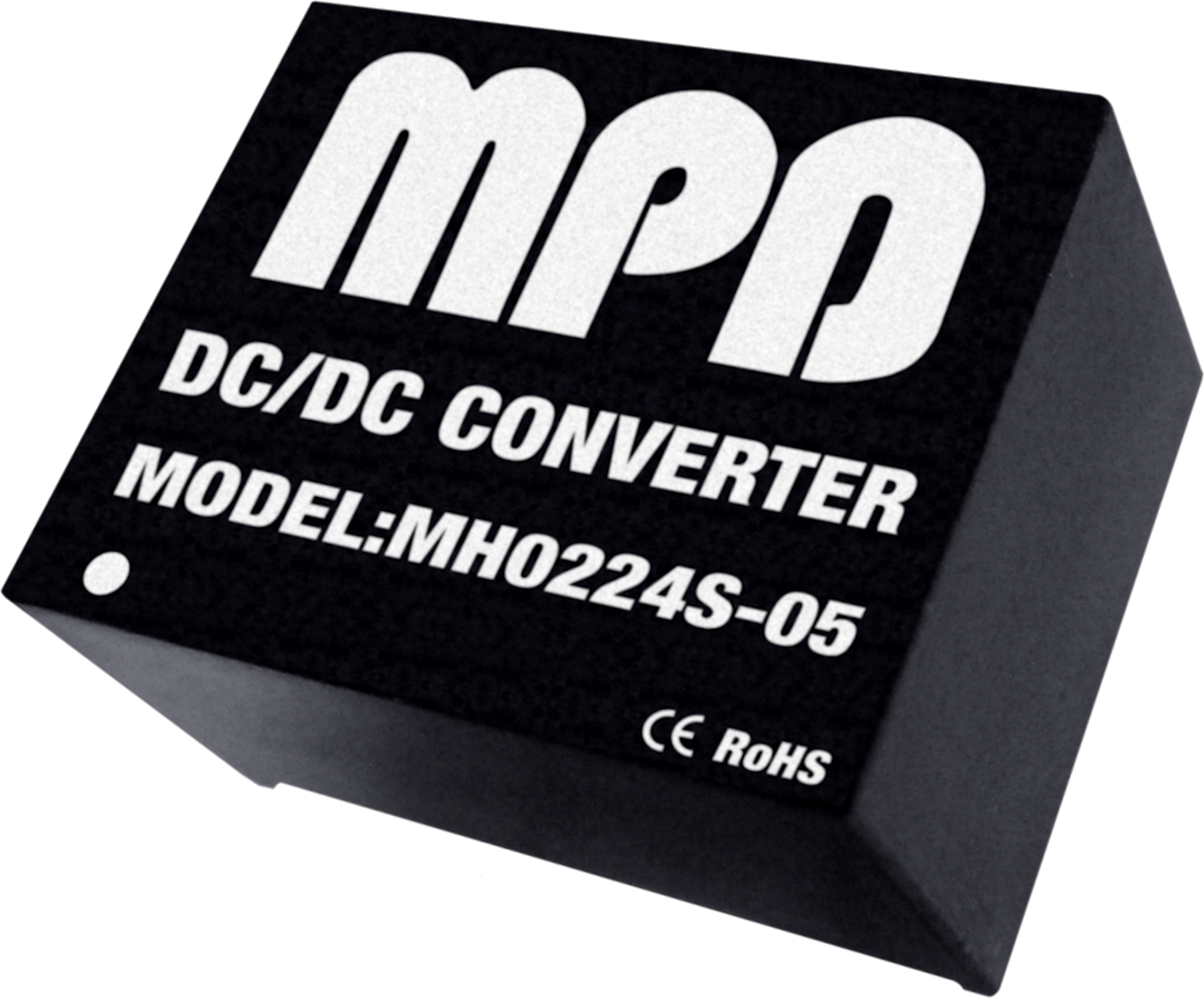

DC/DC-Wandler von unter 1 bis 10 W
DC/DC-Wandler von unter 1 bis 10 W versorgen Sensoren, analoge Messschaltungen, Kommunikationsschnittstellen und Embedded-Systeme. Sie passen eine vorhandene Gleichspannung an, trennen Versorgungspotenziale oder erzeugen mehrere Spannungsschienen auf engem Raum. Je nach Aufgabe sind geregelte oder ungeregelte DC/DC-Converter mit Single- oder Dual-Ausgang sinnvoll; Bauform und Anschlussbelegung müssen zur Leiterplatte passen. In der Industrieelektronik und Automatisierung dienen sie beispielsweise der Versorgung von Sensorik und dezentralen Baugruppen.
Für die Auswahl zählen der vollständige Eingangsspannungsbereich, Ausgangsspannung und Lastprofil, Isolation, Restwelligkeit sowie das Temperaturverhalten. Auch bei geringer Leistung können Mindestlast, Anlaufstrom und asymmetrische Belastung eines Dual-Ausgangs über die Funktion entscheiden. Die Leistungsklasse beschreibt die verfügbare Versorgung, nicht automatisch die zulässige Eingangsspannung oder Sicherheitsanwendung. Die Grundlagen finden Sie in der Übersicht zu DC/DC-Wandlern.
Spannungswandler DC/DC von unter 1 bis 10 W – Produktauswahl
Welcher DC/DC-Wandler bis 10 W passt zu Ihrer Anwendung?
Beginnen Sie mit dem Verbraucher: Welche Spannungstoleranz erlaubt die Schaltung, wie hoch sind Ruhestrom und Spitzenstrom, und muss die Versorgung galvanisch getrennt sein? Daraus folgen Regelung, Ausgangskonfiguration und Leistung. Die Tabellen helfen, diese Anforderungen vor der Produktauswahl einzugrenzen.
| Aufgabe | Darauf kommt es an |
|---|---|
| Sensorik und analoge Messtechnik | Geringe Restwelligkeit, passende Versorgung von Operationsverstärkern und saubere Rückstrompfade. Positive und negative Spannungsschienen als Dual-Ausgang gesondert bilanzieren. |
| Isolierte Kommunikation und I/O | Versorgung der getrennten Schnittstellenseite; erforderliche Arbeitsspannung, Isolationsart und Kopplungskapazität prüfen. Signal- und Versorgungsisolation gemeinsam betrachten. |
| Embedded-Systeme und dezentrale Elektronik | Passende 3,3-, 5-, 12- oder 24-V-Versorgung je Modell, hoher Wirkungsgrad im tatsächlichen Lastbereich und zuverlässiger Start mit der Eingangskapazität der Baugruppe. |
| Batteriebetriebene Geräte | Eingangsbereich über den Ladezustand, Ruhestrom und Teillastwirkungsgrad prüfen. Nennspannung allein beschreibt die Batterie nicht. |
| Bestehende Leiterplatte ersetzen | Bauform, Pinning, Abmessungen, Ausgangspolarität, Mindestlast und Freigaben vergleichen. Gleiche Wattzahl bedeutet keine elektrische Austauschbarkeit. |
Geregelt oder ungeregelt: Was passt zur Spannungsquelle?
Regelung und Eingangsbereich müssen zu Quelle und Verbraucher passen. Beide Merkmale sind unabhängig von der Nennleistung zu beurteilen.
| Thema | Technische Einordnung |
|---|---|
| Regelung passend zur Last | Ein geregelter DC/DC-Wandler hält seine Ausgangsspannung innerhalb der spezifizierten Toleranzen, obwohl sich Eingang oder Last ändern. Ein ungeregelter Wandler kann eine kompakte Lösung sein, wenn seine Eingangsspannung bereits stabil ist und der Verbraucher die Last- und Eingangseinflüsse toleriert. Für empfindliche Elektronik muss diese Toleranz über den gesamten Betriebspunkt nachgewiesen werden. |
| Weitbereichseingang und Transienten | Ein 24-V-Nenneingang kann beispielsweise einen engen Bereich um 24 V oder einen wesentlich breiteren Bereich bezeichnen. MicroPower Direct nennt für MA600RU(I)-Varianten 9–36 V beziehungsweise 18–75 V. Solche Weitbereichseingänge erleichtern Variantenkonzepte; sie ersetzen keine Prüfung von Einschaltspitzen und Transienten. Die für Störfestigkeitswerte erforderliche externe Beschaltung gehört zum Design. |
Mindestlast und Dual-Ausgänge richtig berücksichtigen
Prüfen Sie auch die Betriebszustände mit geringer oder ungleich verteilter Last. Gerade kleine Hilfsversorgungen wechseln häufig zwischen Messbetrieb und Standby.
| Thema | Technische Einordnung |
|---|---|
| Standby und Mindestlast | Manche Wandler benötigen eine Mindestlast, damit Regelung und Restwelligkeit innerhalb der zugesagten Grenzen liegen. Das betrifft etwa eine Versorgung, deren Mikrocontroller im Schlafmodus nur wenig Strom benötigt. Prüfen Sie Leerlauf, Standby und Vollbetrieb getrennt. Eine vorgeschriebene Grundlast erhöht den Eigenverbrauch; gegebenenfalls ist eine andere Wandlerserie günstiger. |
| Positive und negative Schiene | Bei einem Dual-Ausgang werden positive und negative Spannung häufig gemeinsam erzeugt. Daraus folgt nicht, dass beide Zweige beliebig ungleich belastet werden dürfen. Für eine ±12-V-Messschaltung zählen die Ströme jedes Zweigs, die Gesamtleistung und die zulässige Unsymmetrie. Das MD100BI-Datenblatt behandelt Mindestlast und Lastbalance ausdrücklich; konkrete Grenzen sind modellbezogen zu prüfen. |
Technische Kriterien für die Integration
Bewerten Sie die Angaben gemeinsam am vorgesehenen Betriebspunkt. Die folgende Übersicht verbindet technische Daten mit ihrem Nutzen im eingebauten System.
| Kriterium | Praktische Prüfung |
|---|---|
| Ausgangsstrom und Reserve | Für jede Schiene I = P / U beziehungsweise P = U × I berechnen. Dauerlast, Start und Lastspitzen getrennt angeben; Reserven aus dem Lastprofil ableiten. |
| Wirkungsgrad und Wärme | Auch kleine Verlustleistungen erwärmen ein geschlossenes Gehäuse. Temperaturbereich und Derating am vorgesehenen Einbauort prüfen, nicht nur bei Raumtemperatur. Ein höherer Wirkungsgrad reduziert am gleichen Betriebspunkt Energieverluste und Kühlaufwand. Eine geringere thermische Belastung kann zudem die Lebensdauer temperaturempfindlicher Bauteile verbessern. |
| Isolation | Prüfspannung und zulässige dauerhafte Arbeitsspannung unterscheiden. Eine galvanische Trennung allein belegt keine medizinische oder verstärkte Sicherheitsisolation. Ein geeignetes Massekonzept kann Masseschleifen vermeiden; die Isolation muss zu den erforderlichen Sicherheitsanforderungen passen. |
| Ripple, Noise und EMV | An den Versorgungspins mit kurzer Messverbindung und der spezifizierten Bandbreite prüfen. Hohe Kopplungskapazität kann trotz Isolation Gleichtaktstörungen übertragen. Eingang und Ausgang sowie Leerlauf und Volllast vergleichen, um die Regelgenauigkeit im Gerät zu beurteilen. |
| Schutz und Start | Kurzschluss-, Überlast- und Überspannungsverhalten sowie Anlauf bei maximal zulässiger kapazitiver Last prüfen. Externe Kondensatoren können den Start verändern. |
| Mechanik und Freigaben | SIP, DIP oder SMD, Pinning, Montagehöhe, Temperatur, Feuchte und Zulassungen nach konkretem Datenblatt auswählen. |
Ein einfaches Auslegungsbeispiel
Eine Leistungsrechnung grenzt geeignete Modelle ein. Anschließend werden Grenzfälle und dynamische Vorgänge im Gerät geprüft.
| Thema | Technische Einordnung |
|---|---|
| Leistungsbilanz | Eine angenommene Messbaugruppe benötigt +12 V mit 30 mA und −12 V mit 20 mA. Die Ausgangsleistung beträgt 12 V × 0,03 A + 12 V × 0,02 A = 0,60 W. Ein 1-W-Dual-Wandler kommt grundsätzlich infrage, wenn die zulässigen Einzelströme, Lastunsymmetrie, Mindestlast und Temperaturreserve passen. Die Rechnung zeigt den Bedarf; sie ersetzt nicht die Prüfung des ausgewählten Modells. |
| Prüfung im Gerät | Bei der Inbetriebnahme sollten Eingangsspannung und Ausgangsspannungen bei kleinster und größter Last sowie während Start und Lastwechseln erfasst werden. So wird sichtbar, ob der Wandler im realen Gerät stabil versorgt und ob zusätzliche Filter oder eine andere Ausgangskonfiguration sinnvoll sind. Für einen höheren Leistungsbedarf vergleichen Sie DC/DC-Wandler über 10 bis 300 W. |
Typische Fragen zu DC/DC-Wandlern von unter 1 bis 10 W
Gehören Wandler unter 1 W zu dieser Kategorie?
Ja. Der vorhandene Kategoriename umfasst ausdrücklich Leistungen unter 1 W bis 10 W. Dieser Bereich bleibt erhalten, zum Beispiel für kleine isolierte Hilfsversorgungen.
Wann ist ein ungeregelter DC/DC-Wandler sinnvoll?
Wenn Quelle und Last zu seinem spezifizierten Betriebsbereich passen und die nachfolgende Schaltung die Ausgangstoleranzen toleriert. Stark wechselnde Lasten oder enge Spannungstoleranzen sprechen häufig für eine geregelte Lösung.
Kann ein 5-V-zu-5-V-Wandler sinnvoll sein?
Ja. Bei gleichem Spannungsniveau kann eine isolierte Variante die Versorgungspotenziale trennen. Erforderliche Regelung und Isolation müssen trotzdem passend ausgewählt werden.
Ist eine hohe Isolationsprüfspannung eine dauerhaft zulässige Betriebsspannung?
Nein. Die zeitlich begrenzte Prüfung, die zulässige Arbeitsspannung und die Isolationsklasse sind unterschiedliche Datenblattangaben.
Darf ein Dual-Ausgang einseitig belastet werden?
Nur im Umfang, den der Hersteller freigibt. Prüfen Sie Lastbalance und Kreuzregelung; insbesondere im Standby kann ein nahezu unbelasteter Zweig relevant sein.
Wie verringere ich die Restwelligkeit?
Zuerst unter den Datenblattbedingungen messen. Danach zulässige Filter, Layout und Masseführung abstimmen; zu große Kondensatoren können Start und Regelung verschlechtern.
Den passenden DC/DC-Wandler mit CME auswählen
Nennen Sie uns Quelle und Eingangsspannungsbereich, gewünschte Ausgänge, Dauer- und Spitzenlast sowie Isolation, Kühlung und Einbaubedingungen. Wir unterstützen Sie bei der Auswahl einer passenden Versorgung für Ihre Anwendung.
