SYSTEMINTEGRATION VON CME

Systemintegration für kundenspezifische Prüfsysteme

CME verbindet Stromversorgung, Messtechnik und Steuerung zu AC/DC-Testsystemen – abgestimmt auf Ihre Prüfaufgabe.

Vom Versorgungsrack zum integrierten Prüfaufbau: Wir bringen die passenden Komponenten zusammen.

Industrieller Steuerungsschrank mit Bedienpanel und separatem Anschlussmodul

SYSTEMINTEGRATION EINFACH ERKLÄRT

Systemintegration für Stromversorgung und Messtechnik

Wie werden die Komponenten zu einem Prüfsystem?

Eine Stromversorgung liefert Energie. Ein Messgerät erfasst Werte. Eine Steuerung legt Abläufe fest. Systemintegration verbindet diese Bausteine so, dass sie gemeinsam eine konkrete Aufgabe erfüllen: einen Prüfling versorgen, gezielt belasten und sein Verhalten nachvollziehbar untersuchen.

Dazu müssen elektrischer Anschluss, mechanischer Aufbau, Gerätekommunikation und Bedienung zusammenpassen. Auch Schutzfunktionen und die Übergabe von Messdaten gehören ins Systemkonzept. CME stimmt den Aufbau und den Integrationsumfang mit Ihnen auf Ihre Anwendung ab.

  1. IHRE PRÜFAUFGABE

    Die Anwendung verstehen.

    Was soll geprüft werden? Unter welchen elektrischen Bedingungen? Welche Messwerte werden benötigt? Ihr Prüfling und Ihre Anforderungen bestimmen das Systemkonzept.

  2. DIE INTEGRATION

    Die Bausteine abstimmen.

    Versorgung, Lasten und Messung werden zusammengeführt. Anschlüsse, Schnittstellen und der vorgesehene Prüfablauf werden aufeinander abgestimmt – vom Gerät bis zur Bedienung.

  3. IHR PRÜFSYSTEM

    Gemeinsam prüfen.

    Das Ziel: ein übersichtlicher Aufbau, definierte Abläufe und nachvollziehbare Ergebnisse. Der vereinbarte Umfang reicht vom Versorgungsrack bis zum integrierten Prüfaufbau.

ANWENDUNGSKONZEPTE FÜR IHR PRÜFFELD

Prüfsysteme für konkrete Anwendungen

Drei konkrete Prüfaufgaben zeigen, wie Versorgung, Belastung und Messung zusammenspielen. Abgeleitet aus CME-Projektbeispielen und auf Ihre Aufgabe anpassbar.

NETZSIMULATION & EMV

Netzsimulator-Rack für EMV-Messungen

Mobile AC-Stromversorgung für den EMV-Messplatz.

Die Prüfaufgabe

Ein mobiles Netzsimulator-Rack versorgt Prüflinge während der EMV-Messung. Die AC-Versorgung wird dabei in den Messaufbau integriert und auf die Prüfaufgabe abgestimmt.

Der Systemaufbau

Netzsimulator, Netzfilter und Anschlusspanel werden in einem mobilen System zusammengeführt.

Systemtyp
AC/AC-Grid-Simulator
Integration
Netzfilter & Anschlussfeld
Funktionsschema: Ein 50-kVA-AC-Netzsimulator versorgt den Prüfling über Filter und Anschlussfeld.

AUTOMOTIVE / LEISTUNGSVERTEILER

Automotive-Dauerlaufprüfsystem für Leistungsverteiler

Mehrkanalige Versorgung und Belastung für den Dauerlauftest.

Die Prüfaufgabe

Elektronische Leistungsverteiler und zonale Controller werden unter Last geprüft. Dafür stellt der Prüfaufbau mehrere Versorgungspfade bereit und belastet sie für die Dauerlaufprüfung.

Der Systemaufbau

Modulare, mehrkanalige bipolare DC-Versorgungen werden mit regenerativen, rückspeisefähigen DC-Lasten zu einem gemeinsamen Prüfaufbau kombiniert.

Versorgung
Vielkanal-modular, bipolar
Belastung
Regenerative DC-Lasten
Dauerlaufprüfung mit Mehrkanal-DC-Quelle, Leistungsverteiler, Prüflingen, regenerativer Last und Messwerterfassung.

INDUSTRIE / VENTILPRÜFUNG

Erwärmungsprüfstand für Ventile

Elektrisch versorgen. Erwärmung erfassen.

Die Prüfaufgabe

Die Erwärmung von Ventilen wird bei elektrischer Versorgung untersucht. Der Prüfstand verbindet die gezielte Belastung mit der Erfassung elektrischer und thermischer Messgrößen.

Der Systemaufbau

AC- und DC-Spannungsversorgung werden mit der Messung von Spannung, Strom, Widerstand und Temperatur verbunden.

Versorgung
AC- und DC-Spannung
Messung
U / I / R / Temperatur
Funktionsgrafik Erwärmungsprüfung von Ventilen mit Versorgung und Messung von Spannung, Strom, Widerstand und Temperatur

IHR BEDARF BESTIMMT DEN AUFBAU

AC/DC-Testsysteme und Versorgungsracks nach Maß

Ein klarer Integrationsumfang. Passende Komponenten. Und ein Aufbau, in dem alles zusammenarbeitet.

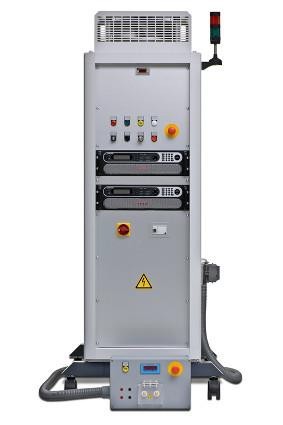

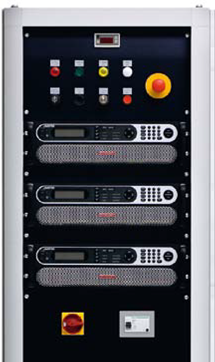

Versorgungsrack mit Stromversorgungen, Messgeräten und geöffneter Schranktür
LEISTUNG ZUSAMMENFÜHREN

Versorgungsracks für elektrische Prüfstände

AC- und DC-Quellen, elektronische Lasten und Verteilung im Versorgungsrack – mechanisch und elektrisch auf Ihren Prüfstand abgestimmt.

AC / DC19-Zoll-RackAnschlüsse
Mess- und Prüfarbeitsplatz mit Messgeräten, Datenerfassung und angeschlossenem Prüfling
MESSWERTE ZUSAMMENBRINGEN

Mess- & Prüfsysteme

Versorgung, Messkette und Datenerfassung als gemeinsam ausgelegter Prüfaufbau.

MessungErfassungSchnittstellen
Prüfsystem mit Messgeräten, Steuerungsrechner und Bedienmonitor im Elektroniklabor
ABLÄUFE ZUSAMMENDENKEN

Integrierte Prüfabläufe

Geräteansteuerung, Prüfsequenz und Datenübergabe mit klar vereinbarten Zuständigkeiten.

SteuerungPrüfablaufAuswertung

Systemkomponenten für elektrische Prüfstände

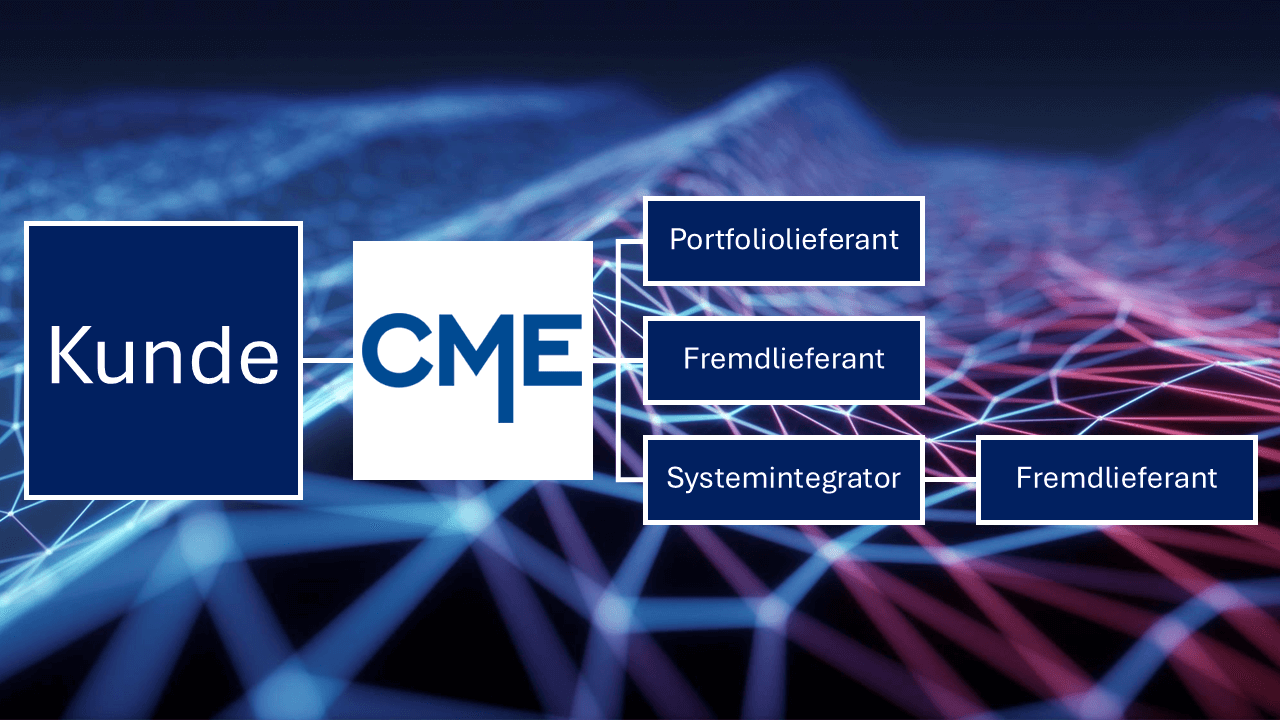

CME bietet alle wesentlichen Komponenten für Ihr Mess- und Prüfsystem: von programmierbaren Stromversorgungen und elektronischen Lasten bis zu Leistungsmessgeräten, FFT-Analysatoren und Messdatenerfassung. Wir wählen herstellerunabhängig die Komponenten aus, die technisch und wirtschaftlich am besten zu Ihrer Aufgabenstellung passen.

Unsere Kompetenz in Stromversorgung, Messtechnik und Systemintegration sowie die enge Vernetzung mit den Herstellern sichern das zuverlässige Zusammenspiel aller Komponenten. Wir stimmen Geräte, Schnittstellen und Funktionen aufeinander ab und führen sie zu einem funktionierenden Gesamtsystem zusammen. Dabei haben Sie mit CME einen zentralen Ansprechpartner für die Auswahl, technische Abstimmung und Umsetzung Ihres Systems.

Für die Auswahl aus dem AMETEK-Portfolio führen drei Wege zu unterschiedlichen Aufgaben: Sorensen für DC-Stromversorgungen, California Instruments für AC-Quellen sowie VTI Instruments für Messdatenerfassung und Schaltsysteme. Welche Geräte und Optionen sich in Ihren Aufbau einbinden lassen, klären wir anhand der benötigten Funktionen, Schnittstellen und Prüfsequenzen. Beschreiben Sie uns Ihre Prüfaufgabe.

EIN SYSTEM. VIELE DISZIPLINEN.

So ist ein elektrisches Prüfsystem aufgebaut

Leistung, Messung, Steuerung, Schutz und Daten: Fünf aufeinander abgestimmte Bereiche bilden die Grundlage Ihres Prüfsystems.

Aufbau eines Prüfsystems mit Quelle, Prüfling, Last, Steuerung, Messung, Datenauswertung und separater Schutztechnik.

Leistung

Die richtige Energie. Am richtigen Punkt.

Programmierbare Quellen und elektronische Lasten bilden die elektrische Basis. Spannung, Strom, Leistung und Dynamik werden auf den Prüfling abgestimmt.

  • AC- und DC-Versorgung
  • Quellen, Lasten und Verteilung
  • Anschlüsse und Kühlung

Messung

Aus Signalen werden Messwerte.

Messgeräte und Sensoren erfassen die Größen, auf die es ankommt. Messbereich, zeitliche Zuordnung und erforderliche Genauigkeit gehören ins Systemkonzept.

  • Spannung und Strom
  • Widerstand und Temperatur
  • Messkette und Kalibrierung

Steuerung

Ein definierter Ablauf. Klare Schnittstellen.

Steuerung und Bedienung verbinden die Geräte mit dem Prüfprozess. Softwareumfang, Schnittstellen und Zuständigkeiten werden mit Ihrem Team und gegebenenfalls Projektpartnern vereinbart.

  • Gerätekommunikation
  • Prüfsequenzen
  • Kundenseitige Anbindung

Schutz

Schutz beginnt beim Systemkonzept.

Elektrische und mechanische Schutzmaßnahmen werden passend zur Anwendung festgelegt. Funktionen, Schnittstellen und Verantwortungsgrenzen sind Teil der technischen Abstimmung.

  • Schutz- und Schalttechnik
  • Definierte Fehlerreaktionen
  • Projektbezogene Prüfung

Daten

Ein Ergebnis. Ein klarer Zusammenhang.

Für die geplante Datenebene werden Messwerte, Prüfling und Konfiguration gemeinsam betrachtet. Datenformat, Auswertung und Berichte werden als eigener Leistungsumfang spezifiziert.

  • Messdaten und Zuordnung
  • Konfiguration und Versionen
  • Vereinbarte Ergebnisformate

AUCH NACH DER ÜBERGABE

Service für Mess- und Prüfsysteme

Damit ein Mess- und Prüfsystem langfristig nutzbar bleibt, gehören Service, Messqualität und neue Anforderungen zusammen. CME begleitet Sie auch nach der Übergabe – mit technischer Betreuung und einem zentralen Ansprechpartner.

  • Wartung mit Weitblick

    Regelmäßige Wartung und vorbeugende Reparaturen gehören zum CME-Service. Sie helfen, Betriebsunterbrechungen zu reduzieren.

  • Reparatur im eigenen Haus

    CME führt nahezu alle Gerätereparaturen hausintern durch. Ist Herstellerunterstützung erforderlich, übernimmt CME die Abstimmung und Abwicklung.

  • Messqualität dokumentieren

    Werkskalibrierungen erfolgen hausintern mit Zertifikat und Messprotokoll. UKAS- oder DAkkS-akkreditierte Kalibrierungen übernehmen Hersteller und Laborpartner.

  • Gezielt nachrüsten

    Zusätzliche Schnittstellen und Leistungsupgrades gehören zum Serviceangebot. Die Möglichkeiten werden für das jeweilige Gerät abgestimmt.

  • Ausfallzeiten überbrücken

    Zur Überbrückung von Wartungs- und Reparaturzeiten können Sie bei CME geeignete Geräte mieten. Auch längere Mietzeiträume sind möglich, vorbehaltlich Verfügbarkeit.

  • Reparaturlogistik aus einer Hand

    Auf Wunsch übernimmt CME die Logistikabwicklung Ihres Reparaturauftrags und organisiert den Transport. Damit erhalten Sie technische und organisatorische Unterstützung aus einer Hand.

DER NÄCHSTE SCHRITT

Ihr kundenspezifisches Prüfsystem anfragen

Beschreiben Sie Ihren Prüfling, die benötigte Stromversorgung und die zu erfassenden Messgrößen. Ein vorhandenes Lastenheft hilft bei der Abstimmung Ihres Prüfsystems.

+49 89 321501-0 info@compumess.de
Anfrage zur Systemintegration
