DC/DC-Wandler mit EN60601 für die Medizintechnik
Medizinische DC/DC-Wandler erzeugen aus einer vorhandenen Gleichspannung die benötigten Versorgungsschienen für medizinische Elektronik. Je nach Ausführung verbinden sie Spannungsanpassung mit galvanischer Trennung. Neben Wirkungsgrad, Leistung und Baugröße sind elektrische Sicherheit, das Isolationskonzept, geringe Leckströme und das EMV-Verhalten entscheidend – etwa für Diagnosegeräte, Monitoringsysteme, tragbare Medizingeräte sowie Labor- und Analyseplattformen.
IEC/EN 60601-1 behandelt die Basissicherheit und wesentlichen Leistungsmerkmale medizinischer elektrischer Geräte. Ein geeigneter DC/DC-Wandler kann das Schutzkonzept unterstützen. Er ersetzt jedoch nicht die Bewertung des vollständigen Geräts. Prüfen Sie insbesondere MOPP oder MOOP, Arbeitsspannung, Ableitströme und die Bedingungen der jeweiligen Zulassung.

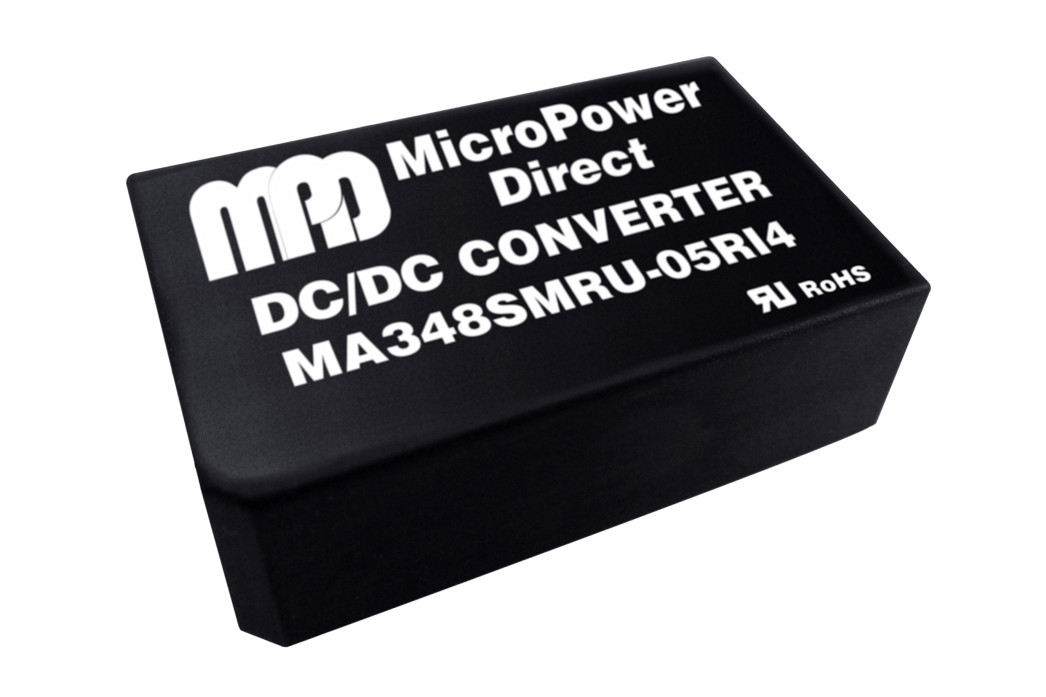

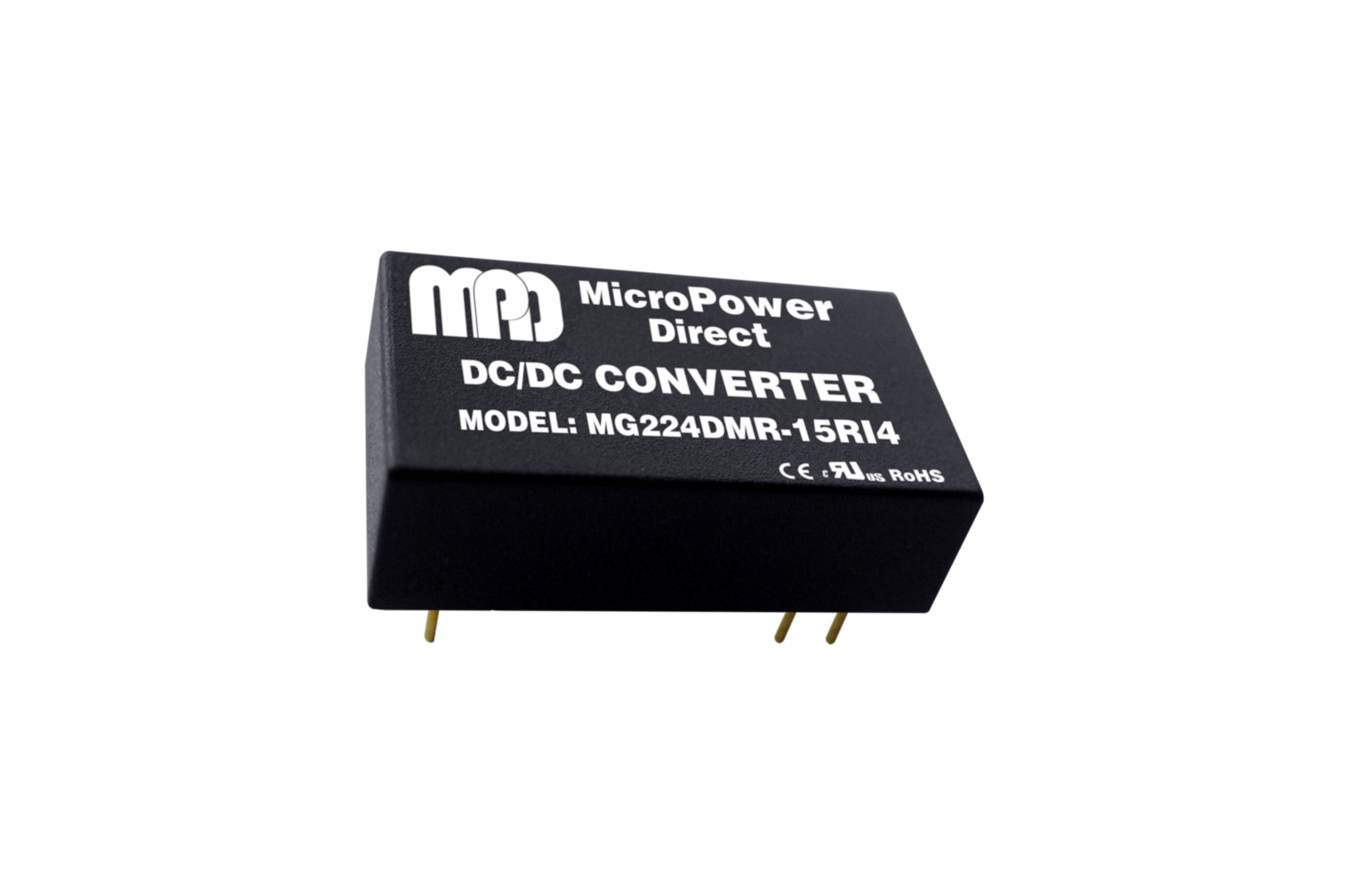

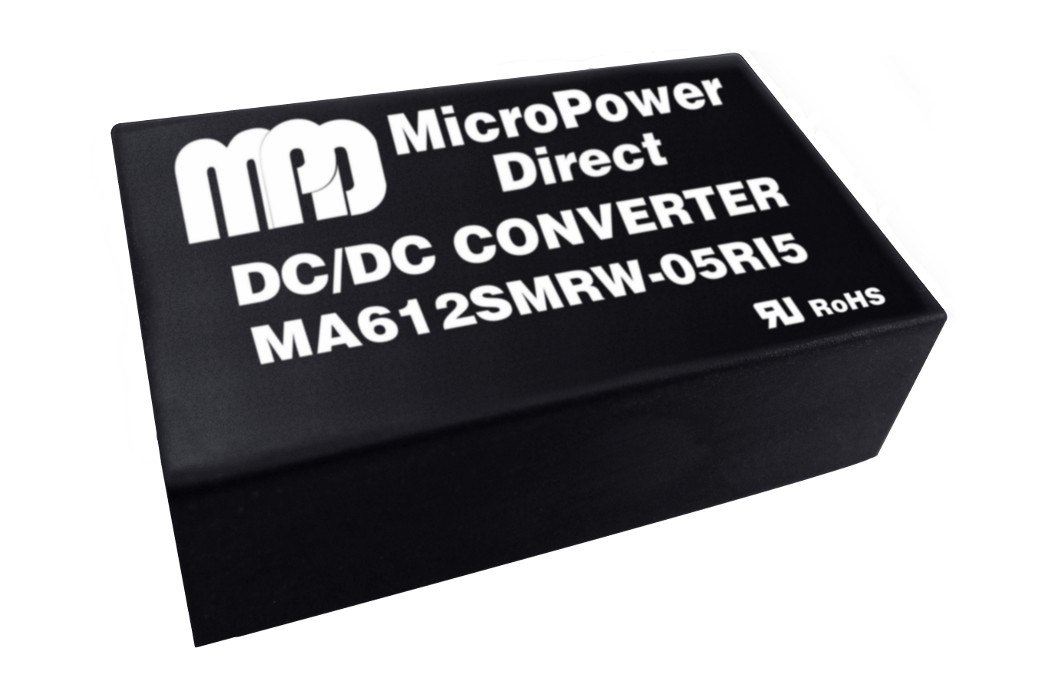

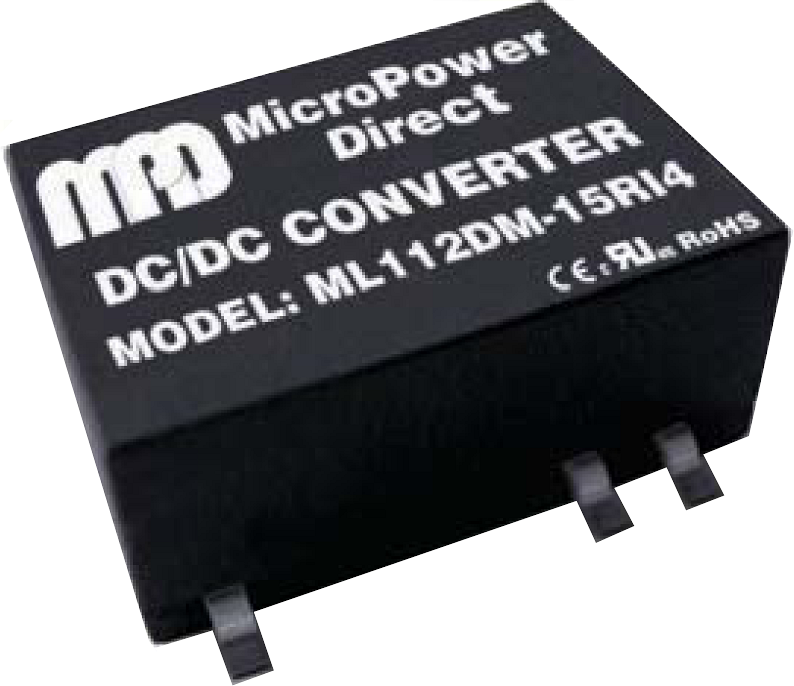

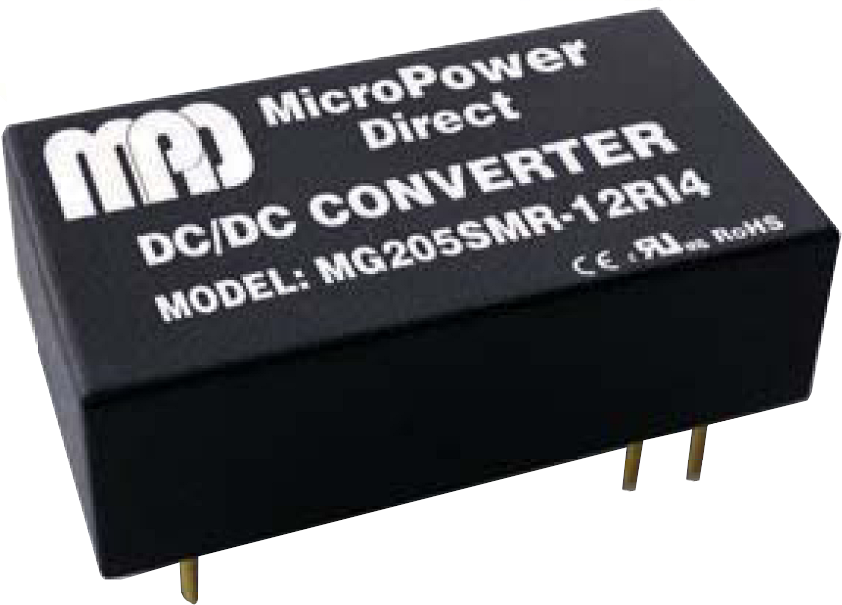

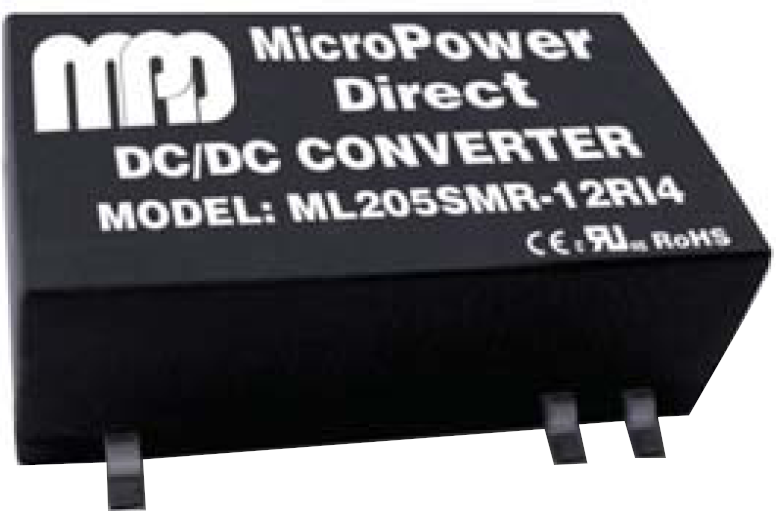

Medizinische DC/DC-Wandler auswählen
Welcher medizinische DC/DC-Wandler passt zu Ihrer Anwendung?
Legen Sie zuerst fest, welche Stromkreise voneinander getrennt werden müssen und ob eine Verbindung zum Patienten besteht. Erst danach werden Eingangsbereich, Ausgangsspannungen, Leistungsbedarf und Bauform ausgewählt. Dieselbe Ausgangsleistung kann mit sehr unterschiedlichen Schutzkonzepten verbunden sein.
| Anwendung | Entscheidende Auswahlfragen |
|---|---|
| Patientennahe Mess- und Sensorelektronik | Welche Schutzmaßnahmen muss die isolierte Versorgungsstufe übernehmen? Welcher Beitrag zum Patientenableitstrom ist zulässig? |
| Tragbare oder batteriebetriebene Medizingeräte | Deckt der Eingangsbereich Ladezustand, Spannungstoleranzen und Lastspitzen ab? Welche Verlustleistung ist im kompakten Gehäuse möglich? |
| Diagnose-, Labor- und Analysegeräte | Welche geregelten Versorgungsschienen und Lastwechsel werden benötigt? Ist die konkrete Gerätefunktion dem medizinischen Normenbereich zuzuordnen? |
| Monitoring mit externen Schnittstellen | Wie werden Netzteil, Messkreise, Datenanschlüsse und angeschlossene Geräte gemeinsam im Isolationsdiagramm berücksichtigt? |
MOPP und MOOP korrekt unterscheiden
Means of Protection, kurz MOP, bezeichnet Schutzmaßnahmen. MOPP bezieht sich auf Patientenschutz, MOOP auf Bedienerschutz. Die Anforderungen unterscheiden sich; ein MOOP-Nachweis darf nicht ohne Prüfung als MOPP-Nachweis verwendet werden. Auch 1 MOPP und 2 MOPP sind nicht austauschbar.

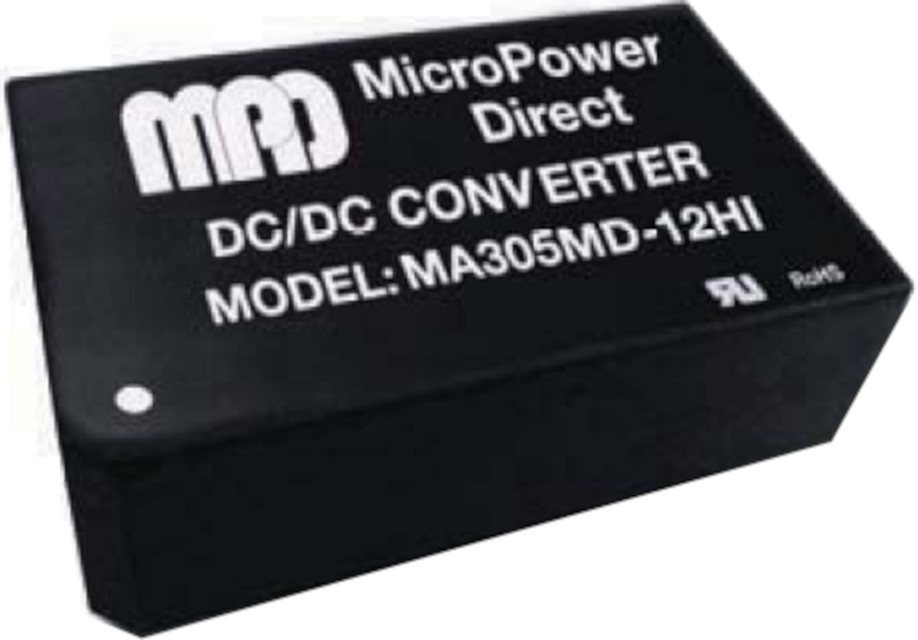

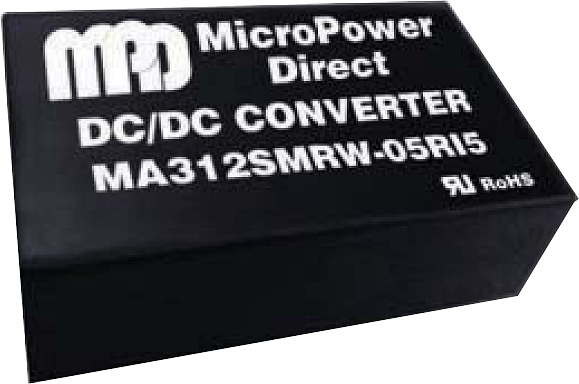

| Datenblattbeispiel von MicroPower Direct | Was daraus folgt |
|---|---|
| Schutzkette und konkrete Isolationsbarriere | Die benötigte Ausführung folgt aus der Gerätearchitektur und der Aufgabe dieser Isolationsbarriere. Dafür werden unter anderem Arbeitsspannung, Luft- und Kriechstrecken sowie das Isolationssystem betrachtet. Die Kategoriebezeichnung EN60601 bedeutet daher nicht, dass jedes Produkt dieselbe Zahl an Schutzmaßnahmen bereitstellt. |
| MA300MRWRI5: 2 × MOPP | Das Datenblatt weist zwei Patientenschutzmaßnahmen aus. Der Nachweis gilt mit den dokumentierten Bedingungen der Serie. |
| MB1000MRWRI4: 1 × MOPP und 2 × MOOP | Diese Ausführung darf nicht als 2-MOPP-Wandler beschrieben werden. Die benötigte Schutzkette ist im konkreten Gerät zu bewerten. |
Prüfspannung, Arbeitsspannung und Einbau
Für medizinische Anwendungen werden die elektrische Festigkeit und der zulässige Betrieb der Isolationsbarriere getrennt bewertet. Die Einbaubedingungen gehören zum Nachweis.
| Auswahlkriterium | Bedeutung für Ihre Anwendung |
|---|---|
| Prüfwert und Dauerbetrieb | Hohe Isolation ist kein einzelner Kennwert. Eine Prüfspannung wird für eine festgelegte Zeit angelegt; die zulässige Arbeitsspannung gilt für den vorgesehenen Betrieb. Deshalb sind Wechsel- und Gleichspannungsangaben sowie Effektiv- und Spitzenwerte sauber zu unterscheiden. Ein hoher Prüfwert allein beweist weder eine beliebige Dauerspannung noch die Eignung einer Anwendungsteilklasse. Weitere Grundlagen erläutert die Kategorie DC/DC-Wandler mit hoher Isolation. |
| Leiterplatte, Gehäuse und Zulassungsbedingungen | Bei der Integration müssen die vorgesehenen Luft- und Kriechstrecken auf Leiterplatte und im Gehäuse erhalten bleiben. Mechanische Befestigungen, Kabel und zusätzliche Bauteile gehören in die Bewertung. Die aktuelle Zulassung mit Modellbezug und ihren Einsatzbedingungen ist aussagekräftiger als eine allgemeine Kennzeichnung im Katalog. |
Leckstrom und Patientenableitstrom im Gesamtsystem
Für die Medizintechnik-Stromversorgung ist die Unterscheidung zwischen dem Leckstrom der Komponente und den Ableitstrompfaden des vollständigen Geräts wesentlich.
| Auswahlkriterium | Bedeutung für Ihre Anwendung |
|---|---|
| Messbedingungen und tatsächliche Ableitstrompfade | Ein niedriger im Datenblatt spezifizierter Leckstrom erleichtert die Auslegung, ist aber nicht automatisch der Patientenableitstrom des fertigen Geräts. Vergleichbar sind Werte erst bei gleichen Prüfbedingungen. Im Gerät wirken auch Netzteil, Filter, Isolationskapazitäten und externe Signalverbindungen auf die Ableitstrompfade ein. |
| Zusätzliche DC/DC-Isolationsstufe | Eine zusätzliche medizinisch geeignete DC/DC-Stufe kann einen Mess- oder Patientenkreis von der übrigen Versorgung trennen. Ihre geringe Eingang-Ausgang-Kapazität kann den kapazitiven Strompfad reduzieren. Ob das Schutzkonzept ausreicht, wird einschließlich Normalbetrieb und Einzelfehlerbedingungen sowie der vorgesehenen Anwendungsteile beurteilt. |
EMV und stabile Versorgung gemeinsam planen
Elektrische Sicherheit, elektromagnetische Verträglichkeit und Versorgungsqualität beantworten unterschiedliche Fragen. Alle drei müssen zur Anwendung passen.
| Auswahlkriterium | Bedeutung für Ihre Anwendung |
|---|---|
| IEC 60601-1-2 und Gesamtgeräteprüfung | IEC 60601-1-2 behandelt elektromagnetische Störaussendung und Störfestigkeit medizinischer Geräte und Systeme. Eine Zulassung nach IEC/EN 60601-1 ist dafür kein Ersatz. Beschaltung und Prüfaufbau des Wandlerherstellers liefern Anhaltspunkte; die integrierte Lösung wird unter ihren tatsächlichen Betriebsbedingungen geprüft. |
| Ripple, Lastregelung und Wärmehaushalt | Für empfindliche Analogelektronik zählen zudem Ripple und Noise, Lastregelung und Einschaltverhalten. Bei Dual-Ausgängen ist die Querregelung unter unsymmetrischer Belastung relevant. In tragbaren Geräten sollten Eingangstoleranz, Start unter Last und Erwärmung berücksichtigt werden. Ausgangsleistung und Umgebungstemperatur dürfen nur gemeinsam mit der Derating-Kurve bewertet werden. |
Von der Anwendung zur belastbaren Spezifikation
Eine klare Spezifikation erleichtert den Vergleich geeigneter Komponenten. Sie bildet zugleich die Grundlage für das Sicherheits- und Risikokonzept kompakter oder modularer Geräte.
| Auswahlkriterium | Bedeutung für Ihre Anwendung |
|---|---|
| Anforderungen vollständig erfassen | Für die Produktauswahl empfiehlt sich eine kompakte Spezifikation: Eingangsbereich einschließlich Batterie- oder Versorgungstoleranz, sämtliche Ausgangsschienen und Lastzustände, benötigte Schutzmaßnahmen, Arbeitsspannung, Ableitstrombudget, Einbauraum und thermische Randbedingungen. Ergänzen Sie Einsatzumgebung, Schnittstellen und die für Ihr Gerät maßgeblichen Normen. |
| Komponente und Systemfreigabe unterscheiden | So lassen sich geeignete Komponenten vergleichen, ohne eine bestimmte medizinische Zulassung mit einer vollständigen Systemfreigabe gleichzusetzen. Die technische Beratung kann anschließend gezielt nach passender Bauform, dokumentierten Nachweisen und einer geeigneten Versorgungslösung suchen. |
Typische Fragen
Ist ein medizinischer DC/DC-Wandler ein AC/DC-Netzteil?
Nein. Ein DC/DC-Wandler benötigt eine Gleichspannungsquelle. Soll das Gerät aus dem Wechselspannungsnetz versorgt werden, ist eine passende vorgelagerte AC/DC-Stufe erforderlich. Geeignete EN60601-Netzteile bilden dafür eine eigene Kategorie.
Hat jeder EN60601-Wandler 2 MOPP?
Nein. Die Schutzmaßnahmen sind modellabhängig. Im Sortiment können Ausführungen mit 1 MOPP und 2 MOOP ebenso vorkommen wie solche mit 2 MOPP. Maßgeblich ist der konkrete Nachweis.
Reicht eine hohe Isolationsspannung für die Medizintechnik?
Nein. Zusätzlich sind unter anderem Isolationsart, Arbeitsspannung, Luft- und Kriechstrecken, Leckstrom und die Bedingungen der medizinischen Zulassung zu betrachten.
Ist ein zugelassener Wandler automatisch für BF oder CF geeignet?
Die Klassifizierung betrifft das Anwendungsteil und die umgebende Systemauslegung. Ein geeigneter Wandler kann dazu beitragen, begründet die Eignung des fertigen Geräts jedoch nicht allein.
Warum muss EMV zusätzlich geprüft werden?
Filter, Leiterplatte, Kabel und weitere Baugruppen verändern die Störaussendung und Störfestigkeit. Der Nachweis für das vollständige medizinische Gerät lässt sich nicht allein aus der Sicherheitszulassung einer Komponente ableiten.
Welche Unterlagen helfen bei der Auswahl?
Benötigt werden ein aktuelles Datenblatt, die zum Modell gehörenden Sicherheitsnachweise und deren Einsatzbedingungen. Dazu kommen die eigene Versorgungsspezifikation, das Isolationsdiagramm und die thermischen Randbedingungen.
Medizinische Stromversorgung gemeinsam spezifizieren
Übermitteln Sie CME das Versorgungskonzept, die benötigten Ausgangsschienen und den vorgesehenen Einsatz. Mit den erforderlichen Schutzmaßnahmen, dem Ableitstrombudget und den thermischen Randbedingungen lässt sich die Auswahl auf passende Komponenten und Nachweise eingrenzen.
Medizinische DC/DC-Versorgung besprechenDie Gesamtübersicht DC/DC-Wandler bietet weitere Gleichspannungswandler. Für eine vorgeschaltete Versorgung aus dem Wechselspannungsnetz finden Sie medizinische Netzteile nach EN60601. Die Grundlagen zur Barriere erläutern die DC/DC-Wandler mit hoher Isolation.
