Elektronische Lasten für DC- und AC-Prüfungen
Elektronische Lasten simulieren definierte Verbraucher für die Prüfung von Netzteilen und DC/DC-Wandlern, für Batterietests und die Entladung von Energiespeichern sowie für Tests an AC-Quellen und USV-Systemen. Bei CME finden Sie programmierbare DC- und AC-Lasten für Entwicklung, Qualitätssicherung und automatisierte Prüfsysteme.
Welche elektronische Last passt zu Ihrer Prüfaufgabe?
Dissipative elektronische Lasten setzen die aufgenommene Energie in Wärme um; rückspeisefähige Lasten führen einen Teil davon ins Versorgungsnetz zurück. Je nach Modell und Stromart stehen die Betriebsarten Konstantstrom (CC), Konstantspannung (CV), Konstantwiderstand (CR) und Konstantleistung (CP) zur Verfügung.
Elektronische Lasten im Sortiment

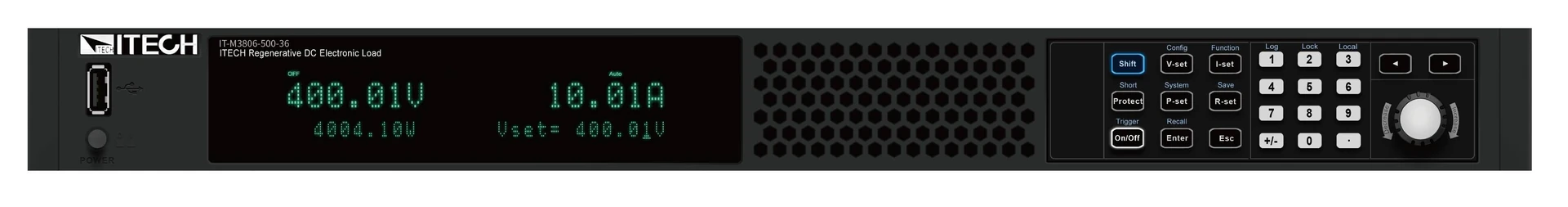

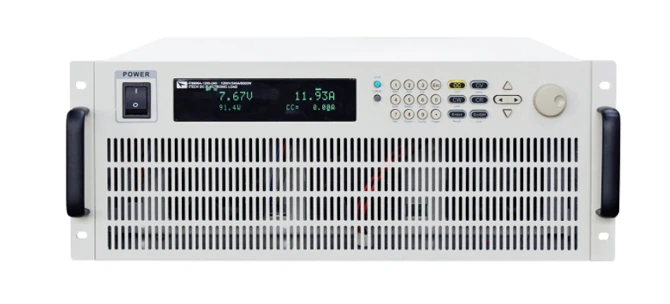

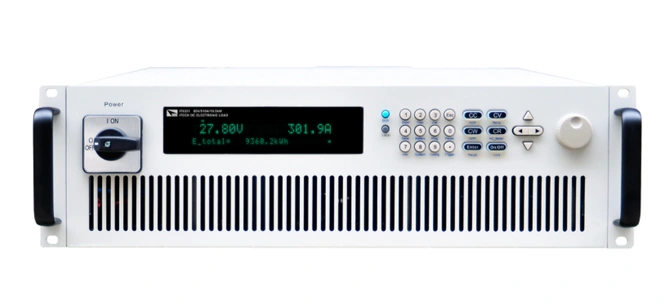

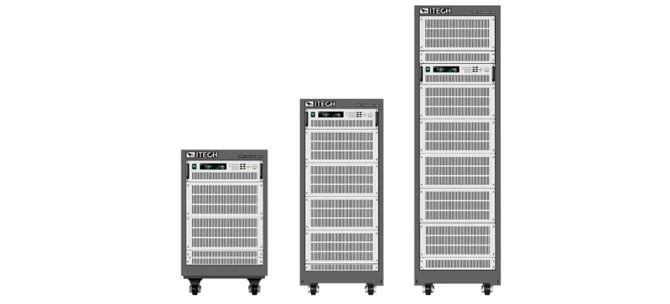

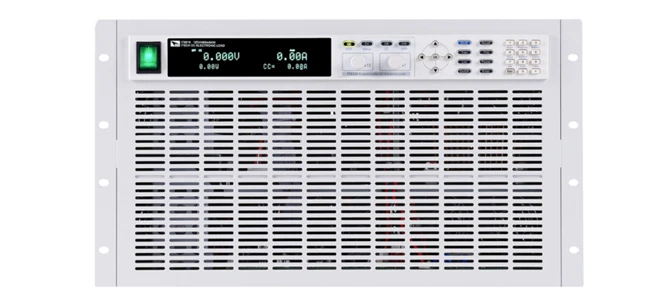

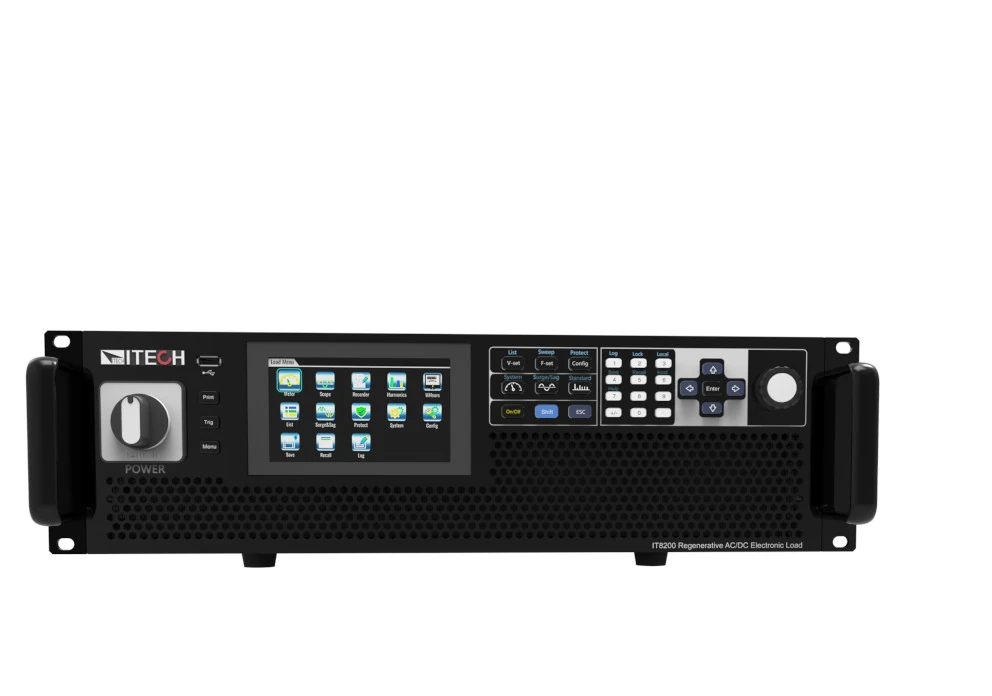

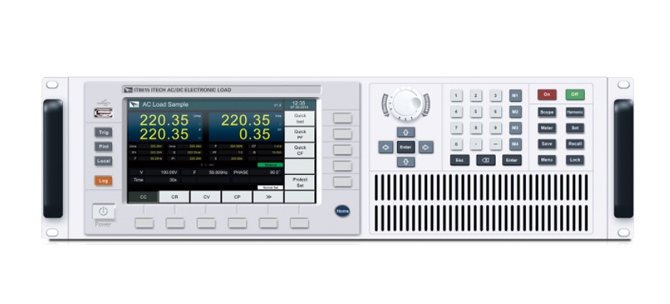

Welche elektronische Last passt zu Ihrer Prüfaufgabe?
DC oder AC richtet sich nach dem Ausgang Ihres Prüflings. Rückspeisung und modulare Bauweise sind zusätzliche Auswahlmerkmale.
| Ihre Prüfaufgabe | Darauf kommt es an |
|---|---|
| Netzteile und DC/DC-Wandler prüfen | Für einen DC-Ausgang wählen Sie eine DC-Last. Arbeitsbereich und Lastwechsel müssen zur Quelle und zum Prüfprofil passen. |
| Batterien und Speicher entladen | Eine geeignete DC-Last ermöglicht definierte Entladeprofile. Prüfen Sie insbesondere Mindestspannung, Abschaltbedingungen und verfügbare Messfunktionen. |
| AC-Quellen und USV testen | Eine passende AC-Last belastet den AC-Ausgang. Für realistische Prüfungen können Leistungsfaktor, Scheitelfaktor und das Lastprofil entscheidend sein. |
| Mehrere Ausgänge prüfen | Modulare Mehrkanallasten bieten passende Kanäle für mehrere Ausgänge oder Prüflinge. Unabhängigkeit, Synchronisation und Kanalgrenzen sind modellabhängig. |
Dissipative oder rückspeisefähige elektronische Last?
Dissipative Lasten wandeln die aufgenommene elektrische Energie in Wärme um. Rückspeisefähige Lasten führen einen Teil der Energie in das Versorgungsnetz zurück. Das kann Energiebedarf und Wärmeabgabe des Prüfaufbaus reduzieren.
Bei hohen Leistungen oder langen Prüfzeiten sollte Rückspeisung deshalb in die Auswahl einbezogen werden. Welche Lösung wirtschaftlich und technisch passt, hängt vom Lastprofil, dem Arbeitspunkt und den Anschlussbedingungen ab.

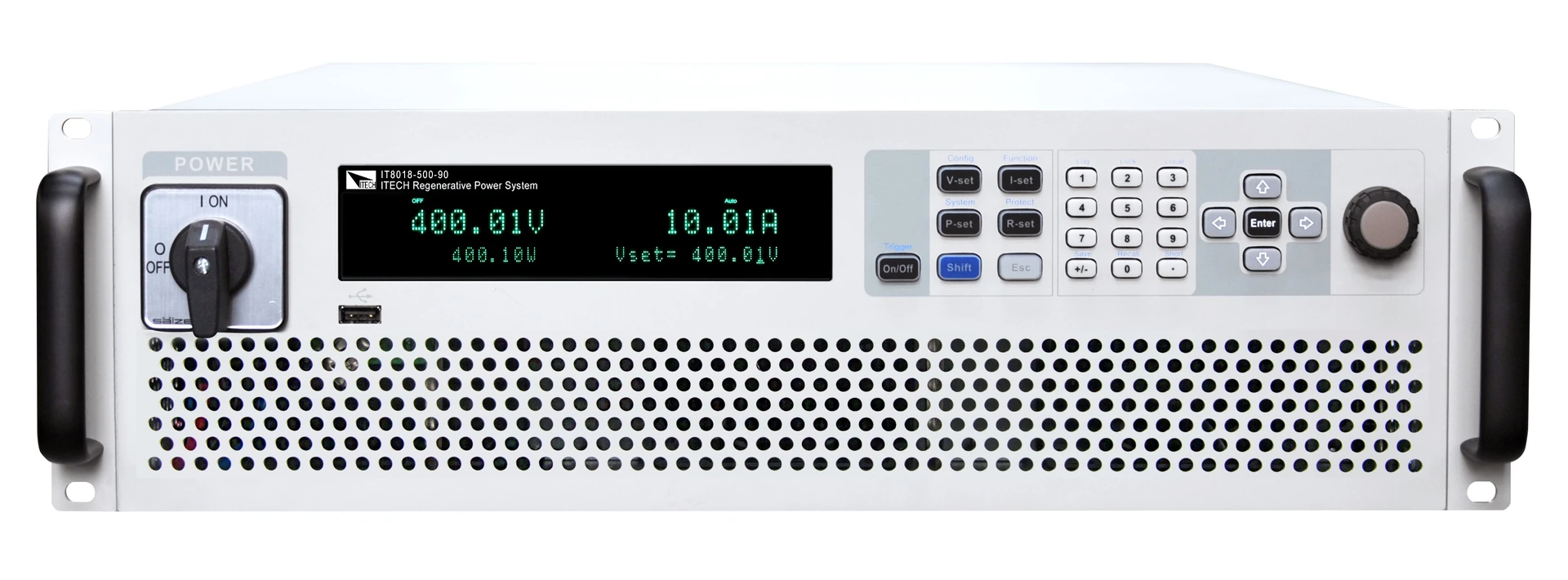

ITECH IT8000: rückspeisefähige DC-Last ansehenElektronische Last auswählen: fünf wichtige Kriterien
- Arbeitsbereich: Spannung, Strom und Leistung müssen am gewünschten Arbeitspunkt gemeinsam möglich sein. Prüfen Sie auch die Mindestspannung beim benötigten Strom.
- Lastprofil: Für schnelle Lastwechsel zählen Stromanstieg, Abfallzeit und Regelverhalten. Die erforderliche Dynamik ergibt sich aus Ihrer Prüfung.
- Betriebsarten: Wählen Sie die Regelarten und Prüfprogramme, die Ihre Anwendung benötigt. Die Ausstattung unterscheidet sich je nach Modell.
- Prüfkanäle: Legen Sie fest, wie viele Ausgänge oder Prüflinge gleichzeitig belastet werden und ob die Kanäle unabhängig oder synchron arbeiten sollen.
- Integration: Gleichen Sie Schnittstellen, Steuerungsmöglichkeiten, Kühlung und Netzanschluss mit Ihrem Prüfplatz ab.
Betriebsarten CC, CV, CR und CP
Programmierbare elektronische Lasten regeln die Belastung nach unterschiedlichen Vorgaben. Verfügbarkeit und nutzbarer Bereich hängen vom Modell und von der Stromart ab.
| Betriebsart | Was wird geregelt? |
|---|---|
| CC · Konstantstrom | Die Last hält den aufgenommenen Strom auf einem vorgegebenen Wert. |
| CV · Konstantspannung | Innerhalb ihres Arbeitsbereichs regelt die Last die Spannung an ihrem Eingang auf einen vorgegebenen Wert, indem sie den aufgenommenen Strom anpasst. |
| CR · Konstantwiderstand | Die Last bildet einen vorgegebenen Widerstand nach. Der aufgenommene Strom folgt der anliegenden Spannung. |
| CP · Konstantleistung | Innerhalb ihres Arbeitsbereichs hält die Last die aufgenommene Leistung konstant. Sinkt die Eingangsspannung, erhöht sie dafür den aufgenommenen Strom. |
Häufige Fragen zu elektronischen Lasten
Welche Last brauche ich für ein AC/DC-Netzteil?
Entscheidend ist der zu prüfende Ausgang. Liefert das Netzteil Gleichspannung, benötigen Sie dafür eine geeignete DC-Last – auch wenn das Netzteil selbst am AC-Netz betrieben wird.
Kann jede elektronische Last dynamische Prüfungen durchführen?
Nein. Programmierbare Lastwechsel, Zeitauflösung und erreichbare Flanken unterscheiden sich je nach Modell. Für die Auswahl sollte deshalb das konkrete Lastprofil vorliegen.
Kann eine rückspeisefähige Last auch Batterien laden?
Rückspeisung allein bedeutet keine Ladefunktion. Eine elektronische Last nimmt Energie vom Prüfling auf. Zum Laden benötigen Sie eine geeignete Quelle oder ein ausdrücklich dafür ausgelegtes bidirektionales Gerät.
Die passende elektronische Last für Ihren Prüfplatz
Nennen Sie uns Prüfling, Spannungsbereich, maximalen Strom, Leistung und gewünschtes Lastprofil. Wir unterstützen Sie bei der Auswahl einer passenden elektronischen Last und ihrer Einbindung in Ihren Prüfaufbau.
