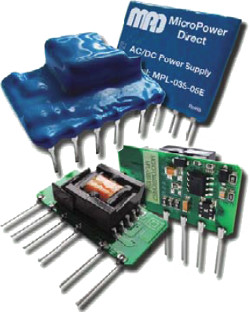

Serien- und ModellübersichtSingle Output Ultra-Miniature SIP AC/DC Power Supplies
MicroPower Direct MPL Serie entdecken
Netzteile
Netzteile
AC/DC-Netzteile für Industrie, OEM und Medizintechnik
AC/DC-Netzteile wandeln Wechselspannung in die benötigte Gleichspannung für elektronische Geräte und Systeme um. Bei CME finden Sie Einbaunetzteile, Open-Frame-Netzteile, Netzteile für Printmontage, Hutschienen-Netzteile und 19-Zoll-Rack-Lösungen sowie externe Stecker- und Tischnetzteile. Das Sortiment richtet sich an OEM-Kunden, Geräteentwickler und industrielle Anwender und umfasst auch interne und externe medizinische Netzteile mit modellbezogenen Zulassungen nach EN60601.
Ob ein Ausgang oder mehrere Versorgungsspannungen: Wählen Sie nach Eingangsbereich, Ausgangsspannung, Strom, Leistung und Einbau. Das Angebot umfasst unter anderem Netzteile im Leistungsbereich von 10 bis 6000 Watt sowie kompakte Module unter 10 W. Hohe Wirkungsgrade und Weitbereichseingänge unterstützen effiziente Versorgungskonzepte; die verfügbaren Eigenschaften und Zulassungen unterscheiden sich je nach Modell.
AC/DC-Netzteile im Sortiment
Wählen Sie einen Filter, um passende Geräte zu finden.
Filter
Filtern
Produktauswahl
Produktserien
118 Serien
Entdecken Sie eine Serie oder grenzen Sie die Auswahl mit den Filtern ein.
Welches Netzteil passt zu Ihrer Anwendung?
Beginnen Sie mit dem Einbauort und der Aufgabe im Gerät. Die folgenden Produktgruppen führen zur passenden Vorauswahl. Leistung, Ausgänge, Kühlung und die geforderten Nachweise grenzen das geeignete Netzteil anschließend ein.
| Ihre Aufgabe | Passende Produktgruppe und Auswahlhinweise |
|---|---|

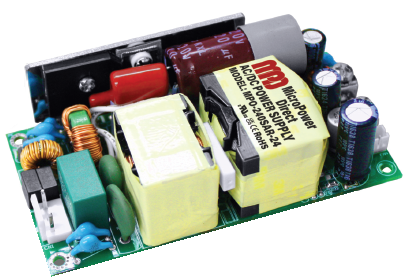

| Die Stromversorgung in ein Gerät integrieren | Interne Netzteile und Einbaunetzteile Off-Board, Open Frame, U-Form oder geschlossen, mit oder ohne Lüfter. Ein Open-Frame-Netzteil benötigt ein geeignetes Einbau- und Schutzkonzept im Endgerät. |

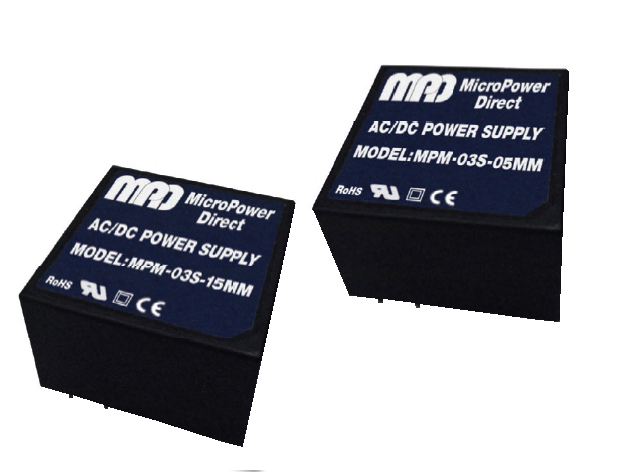

| Eine Leiterplatte direkt versorgen | Printmontage-Netzteile AC/DC-Module in SMD-, SIP-, DIP- und Modul-Bauform. Anschlussbelegung, Abmessungen, Isolationsabstände und Wärmeabfuhr in der Leiterplattenentwicklung berücksichtigen. |
| Eine externe Stromversorgung anschließen | Externe Stecker- und Tischnetzteile Ein- oder Mehrfachausgang passend zum Gerät wählen. Ausgangsstecker, Polarität, Kabel, Netzanschluss und Anforderungen des Zielmarkts abstimmen. |

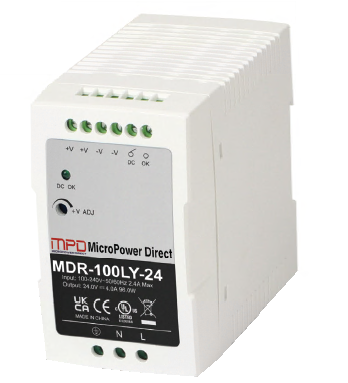

| Steuerungen und Schaltschränke versorgen | DIN-Rail-Netzteile / Hutschienen-Netzteile Montage auf der Hutschiene, benötigter Ausgangsstrom, Einbaubreite, Belüftung und Temperatur im Schaltschrank bestimmen die Auswahl. |
| Medizinische Geräte entwickeln | Medizinische Netzteile nach EN60601 Interne und externe Ausführungen, darunter Modelle mit 2 MOPP und lüfterlose Lösungen. Isolation, Ableitstrom und Zulassungsumfang müssen zur medizinischen Anwendung passen. |
| Mehrere Ausgänge oder eine redundante Versorgung aufbauen | Modulare, redundant betreibbare N+1-Netzteile Die Produktgruppe umfasst modulare Lösungen mit bis zu zwölf Ausgängen und geeignetem N+1-Betrieb. Ausgangskombination, Gesamtleistung und Redundanzkonzept sind modellabhängig. |
| Empfindliche Elektronik mit geringen Störungen versorgen | Lineare Netzteile Ein linear geregeltes Netzteil kann bei Anforderungen an niedrige Restwelligkeit und Störpegel sinnvoll sein. Ausgangsqualität, Verlustleistung und Kühlbedarf anhand des konkreten Modells vergleichen. |
Schaltnetzteil, lineares Netzteil und modulare Stromversorgung
Bauform und Funktionsprinzip beschreiben unterschiedliche Eigenschaften. Ein Einbaunetzteil kann beispielsweise als Schaltnetzteil oder als lineare Versorgung ausgeführt sein. Eine modulare Stromversorgung beschreibt vor allem den Aufbau und die Kombination der Ausgänge.
| Ausführung | Was sie für die Auswahl bedeutet |
|---|---|
| Schaltnetzteil | Schaltende Wandlung ermöglicht häufig kompakte Bauformen und hohe Wirkungsgrade. Vergleichen Sie Wirkungsgrad über den relevanten Lastbereich, Restwelligkeit, EMV-Verhalten und Kühlung. Die Eignung hängt von der Anwendung und dem Modell ab. |
| Linear geregeltes Netzteil | Die lineare Regelung kann eine rauscharme Versorgung unterstützen. Der Spannungsabfall in der Regelstufe erzeugt Verlustleistung und Wärme; Wirkungsgrad und thermische Auslegung gehören deshalb zum Vergleich. Lineare Netzteile ansehen. |
| Modulare Stromversorgung / N+1 | Geeignete Module stellen unterschiedliche Ausgangsspannungen oder zusätzliche Leistungsreserve bereit. N+1 bedeutet, dass bei entsprechender Auslegung nach dem Ausfall eines Moduls genügend Leistung für die Last verbleibt. Redundanz und Parallelschaltung sind unterschiedliche Funktionen. Modulare und redundante Netzteile ansehen. |
Worauf sollten Sie bei einem OEM-Netzteil achten?
Ein passendes OEM-Netzteil wird zusammen mit der versorgten Elektronik und dem mechanischen Einbau ausgewählt. Für Industrieanlagen, Steuerungen, Kommunikations- und Embedded-Geräte sind neben den Nennwerten besonders die Betriebsbedingungen entscheidend.
| Kriterium | Worauf es ankommt |
|---|---|
| Eingang und weltweiter Einsatz | Weitbereichseingänge erleichtern den Betrieb an unterschiedlichen Netzspannungen. Prüfen Sie zusätzlich Frequenz, Netzanschluss, Schutzklasse und die für den jeweiligen Zielmarkt geltenden Nachweise. Ein Weitbereichseingang allein garantiert keinen weltweiten Einsatz. |
| Leistung und Ausgänge | Benötigte Spannung und Strom je Ausgang sowie Dauerlast und Lastspitzen bestimmen. Bei Ein- oder Mehrfachausgang sind zusätzlich Gesamtleistung, zulässige Lastkombinationen und mögliche Mindestlasten wichtig. Auch für kleinere Leistungen unter 10 W stehen Module zur Auswahl. |
| Wirkungsgrad, Kühlung und Temperatur | Hohe Wirkungsgrade reduzieren Verluste und Wärmeentwicklung. Beachten Sie temperaturabhängige Leistungsreduzierung (Derating), Einbaulage, Luftstrom und lüfterlosen oder belüfteten Betrieb. Printmontage, Open Frame, Hutschiene und 19-Zoll-Rack-Montage stellen unterschiedliche Anforderungen an den Einbau. |
| Ausgangsqualität und Lastwechsel | Restwelligkeit, Rauschen, Regelgenauigkeit und Verhalten bei Lastwechseln passend zur Elektronik vergleichen. Messbedingungen und Bandbreite des Datenblatts berücksichtigen; reine Nennspannungsangaben reichen für empfindliche Schaltungen nicht aus. |
| Einschalten und Schutz | Einschaltstrom (Inrush), Anlaufverhalten sowie vorhandene Überstrom-, Überspannungs- und Temperaturschutzfunktionen prüfen. Schutzbeschaltung, Absicherung und Verhalten nach einer Störung mit dem Gesamtgerät abstimmen. |
| Integration und Nachweise | Abmessungen, Anschlüsse, Isolation, EMV und Sicherheitsnachweise gemeinsam betrachten. Für Stecker- und Tischnetzteile gehören auch Anschlussbelegung, Polarität und Kabelführung dazu. Das Datenblatt des gewählten Modells bildet die Grundlage. |
Zulassungen, Medizintechnik und Green Energy
Zulassungen und Effizienzanforderungen hängen von Modell, Anwendung und Zielmarkt ab. Prüfen Sie daher die konkreten Produktnachweise und die Anforderungen des vollständigen Geräts.
| Bereich | Einordnung für Ihre Anwendung |
|---|---|
| EN 60950, UL 60950 und IEC 60950 | Ältere Baureihen nennen EN 60950 2nd, UL 60950 2nd und IEC 60950 2nd. Für aktuelle AV-/IT-Anwendungen ist die Normenfamilie IEC/EN/UL 62368-1 relevant. Welche Norm und Ausgabe gelten und welche Nachweise vorliegen, richtet sich nach Anwendung, Zielmarkt und konkretem Modell. |
| Medizinische Netzteile / EN60601 | CME führt interne und externe AC/DC-Netzteile mit medizinischen Zulassungen nach EN60601 beziehungsweise EN/IEC 60601-1. Prüfen Sie den ausgewiesenen Schutzumfang für Bediener und Patienten (MOOP/MOPP) sowie Isolation und Ableitströme. Eine Netzteilzulassung ersetzt nicht die Bewertung des vollständigen medizinischen Geräts. Grundlagen zu medizinischen Netzteilen. |
| Green Energy und Energieeffizienz | Unter Green Energy werden energieeffiziente Lösungen und entsprechende Nachweise zusammengefasst. Der Begriff bezeichnet keine einheitliche, weltweit gültige Zulassung. Prüfen Sie Wirkungsgrad, Leerlauf- beziehungsweise Standby-Verbrauch und die für die jeweilige Produktart geltenden Effizienzanforderungen anhand des Modells. |
Typische Fragen zu Netzteilen
Was ist ein AC/DC-Netzteil?
Ein AC/DC-Netzteil wandelt Wechselspannung in Gleichspannung um und stellt die benötigte Versorgung für ein Gerät bereit. Ein DC/DC-Wandler passt dagegen eine bereits vorhandene Gleichspannung an.
Welches Netzteil eignet sich für den Einbau in mein Gerät?
Für Geräteintegration kommen interne Einbaunetzteile, Open-Frame-Ausführungen oder Printmontage-Module infrage. Entscheidend sind Bauraum, Anschlüsse, Berührschutz, Isolation und Wärmeabfuhr. Interne Netzteile und Printmontage-Netzteile führen zu den jeweiligen Bauformen.
Wann sind Stecker- oder Tischnetzteile sinnvoll?
Externe Netzteile verlagern die AC/DC-Wandlung aus dem Gerät. Auswahlkriterien sind Ausgangsspannung, Strom, Stecker, Polarität und Zulassung; bei mehreren Ausgängen auch deren Belastbarkeit und Zusammenspiel. Externe Netzteile vergleichen.
Was bedeutet Ein- oder Mehrfachausgang?
Ein Netzteil mit einem Ausgang stellt eine Versorgungsschiene bereit; ein Mehrfachausgang versorgt mehrere Spannungsschienen. Die einzelnen Ströme und die zulässige Gesamtleistung müssen zusammenpassen. Bei Mehrfachausgängen sind mögliche Abhängigkeiten zwischen den Lasten zu beachten.
Reicht ein Netzteil nach EN 60601 für ein medizinisches Gerät aus?
Die Zulassung des Netzteils ist ein Baustein des Gerätekonzepts. Der benötigte Schutzumfang, die Einbaubedingungen und das vollständige medizinische Gerät müssen gesondert bewertet werden. EN60601-Netzteile bieten eine Vorauswahl; das Glossar zu medizinischen Netzteilen erläutert die Grundlagen.
Wann brauche ich eine redundante N+1-Stromversorgung?
Wenn die Versorgung bei Ausfall eines einzelnen geeigneten Netzteilmoduls erhalten bleiben soll. Dazu müssen die verbleibenden Module die benötigte Last tragen können; Entkopplung, Überwachung und Lastverteilung gehören zur Systemauslegung. Modulare und redundante Netzteile sind der passende Einstieg.
Ist ein Netzteil für den Geräteeinbau auch ein programmierbares Labornetzgerät?

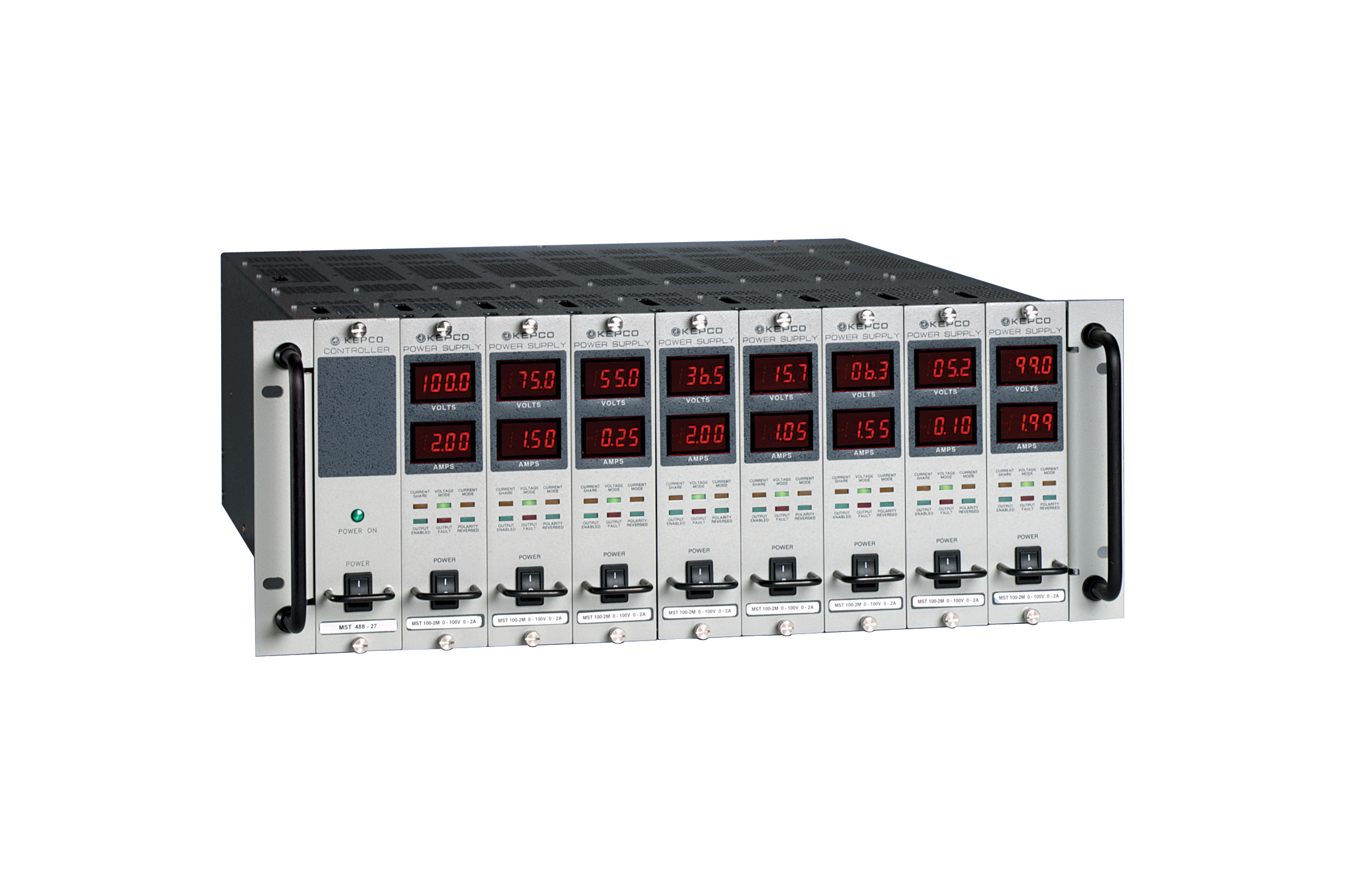

Diese Kategorie konzentriert sich auf Netzteile für Geräte- und Systemversorgung. Wenn Sie Spannung und Strom für Labor, Entwicklung oder automatisierte Tests gezielt programmieren möchten, finden Sie die passenden Geräte unter programmierbare DC-Netzgeräte.
Das passende Netzteil für Ihr Gerät auswählen
Nennen Sie uns Eingangsspannung und Zielmarkt, die benötigten Ausgangsspannungen und Ströme, Dauer- und Spitzenlast sowie Einbauraum und Umgebungstemperatur. Bei medizinischen Anwendungen oder redundanten Systemen ergänzen Sie die erforderlichen Nachweise und das geplante Schutz- beziehungsweise Verfügbarkeitskonzept. CME unterstützt Sie bei der Auswahl einer passenden Stromversorgung.
Weitere Hinweise zur Geräteintegration finden Sie unter Netzteile und DC/DC-Wandler für OEM. Die Übersicht DC/DC-Wandler & Netzteile hilft bei der Einordnung des Versorgungskonzepts.
