MPL-03S-09EUP | AC/DC | Aus: 9 V DC | MicroPower Direct

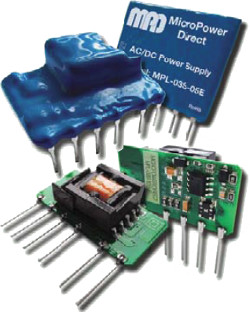

1 - 5 Watt geregeltes AC-DC Netzteil SIP mit Einfachausgang für die Printmontage
- Artikel-Nr.: MPL-03S-09EUP
- Ausgangsleistung : 3 W
- Ausgangsspannung : 9 V DC
- Ausgangsstrom : 0,333 A
- Ausgänge : 1
📓 MPL-03SEUP.pdf
📓 Datenblatt MPL-05SE
📓 Datenblatt MPL-05SEUP
📓 MPL-01SEUP.pdf
📓 Line Card
📓 Kriterien zur Auswahl von Stromversorgungen
📓 Datenblatt MPL-05SE
📓 Datenblatt MPL-05SEUP
📓 MPL-01SEUP.pdf
📓 Line Card
📓 Kriterien zur Auswahl von Stromversorgungen
| Serie | MPL |
| Ausgangsleistung | 3 W |
| Produktstatus | derzeit nicht lieferbar |
| Ausgangsspannung | 9 V DC |
| Nachfolgemodell | Ersatzmöglichkeit auf Anfrage |
| Ausgangsstrom | 0,333 A |
| Ausgänge | 1 |
| Typ | Quelle |
| Bauform | Printmontage |
| Eingang | AC |
| Kategorie | AC/DC |
| Beschreibung | • EN 60950 • vergossen (SE) oder open Frame (SEUP) • Umgebungstemperaturen ab -40°C bis +85°C, ohne derating ab -20°C bis zu +55°C (modellabhängig) • < 0,5 W Standby-Verbrauch (modellabhängig) • Weitbereichseingang 85-264 VAC, 47-440 Hz (alternativ DC-Versorgung mit 70-400 VDC) • Schutzklasse II (erdfrei) • 3000 VAC Ein-/Ausgangsisolation • Überstromschutz • SIP Schaltnetzteile • EN 55022 Klasse A (Klasse B mit externem Filter) • >300.000 h MTBBF (MIL HDBK 217F, 25°C, Gnd Benign) |
| Technologie | Getaktet |
| Schutzmechanismen | Ausgang dauerkurzschlussfest |
| Produktalternative | MPS, MPSU, MPM |
| Arbeitstemperatur | -40 °C bis +85 °C, ohne Derating -20 °C bis zu +55 °C (modellabhängig) (Umgebung) |
| Bauform Detail | SIP-14 |
| SubKategorie | AC-DC Netzteil|OEM Stromversorgung |
| Abmessungen Kommentar | SIP-Einbaumaß|SIP-Einbaumaß|SIP-Einbaumaß |
| Abmessungen Länge | 37 mm |
| Abmessungen Breite | 11 mm |
| Abmessungen Höhe | 27 mm |
Produktinformationen "MPL-03S-09EUP | AC/DC | Aus: 9 V DC | MicroPower Direct"
| Serie | Ausgangsspannung | Ausgangsstrom | Ausgangsleistung | Ausgänge |
|---|---|---|---|---|
| MPL | 3,3-24 V DC | 41,6-1000 mA | 1-5 W | 1 |
| 3.3; 5; 9; 12; 15; 24 | 41.6; 66.6; 83.3; 111; 125; 200; 210; 250; 333; 340; 420; 500; 560; 1000 | 1; 2.5; 3; 3.3; 5 | 1 |
| Modell | Ausgangsspannung | Ausgangsstrom | Ausgangsleistung | Ausgänge |
|---|---|---|---|---|
| MPL-01S-05E | 5 V DC | 200 mA | 1 W | 1 |
| MPL-01S-09E | 9 V DC | 111 mA | 1 W | 1 |
| MPL-01S-12E | 12 V DC | 83,3 mA | 1 W | 1 |
| MPL-01S-15E | 15 V DC | 66,6 mA | 1 W | 1 |
| MPL-01S-24E | 24 V DC | 41,6 mA | 1 W | 1 |
| MPL-03S-05EUP | 5 V DC | 0,5 A | 2,5 W | 1 |
| MPL-03S-09EUP | 9 V DC | 333 mA | 3 W | 1 |
| MPL-03S-12EUP | 12 V DC | 250 mA | 3 W | 1 |
| MPL-03S-15EUP | 15 V DC | 200 mA | 3 W | 1 |
| MPL-03S-24EUP | 24 V DC | 125 mA | 3 W | 1 |
| MPL-05S-03E | 3,3 V DC | 1 A | 3,3 W | 1 |
| MPL-05S-05E | 5 V DC | 1 A | 5 W | 1 |
| MPL-05S-09E | 9 V DC | 0,56 A | 5 W | 1 |
| MPL-05S-12E | 12 V DC | 420 mA | 5 W | 1 |
| MPL-05S-15E | 15 V DC | 340 mA | 5 W | 1 |
| MPL-05S-24E | 24 V DC | 210 mA | 5 W | 1 |
