MD124D-09xx | DC/DC | Ein: 24 V DC | Aus: 9,0 V DC|-9,0 V DC|9 V DC|-9 V DC | MicroPower Direct

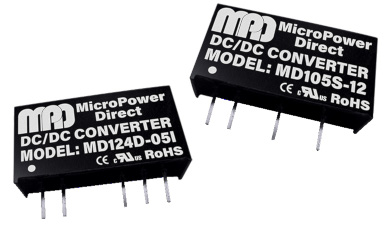

1 Watt ungeregelter DC-DC Wandler mit Einfach- oder Zweifachausgang für die Printmontage
- Artikel-Nr.: MD124D-09xx
- Ausgangsleistung : 1 W
- Eingangssspannung : 24 V DC
- Ausgangsspannung : 9,0 V DC|-9,0 V DC|9 V DC|-9 V DC
- Ausgangsstrom : 56 mA|56 mA
- Ausgänge : 2
- IsolationEin-/Aus : 3000 V DC
| Serie | MD100xI |
| Ausgangsleistung | 1 W |
| Eingangsspannung | 24 V DC |
| Ausgangsspannung | 9,0 V DC|-9,0 V DC|9 V DC|-9 V DC |
| Ausgangsstrom | 56 mA|56 mA |
| Ausgänge | 2 |
| Ein-/Ausgangsisolation | 3000 V DC |
| MTBF≥ | 1,12 Mh |
| Typ | Quelle |
| Bauform | SIP |
| Eingang | DC |
| Kategorie | DC/DC |
| Beschreibung | • Eingangsspannung 5 V (4,5-5,5 V), 12 V (10,8-13,2 V), 24 V (21,6-26,4 V) oder 48 V (43,2-52,8 V) • Wirkungsgrad bis 80% • Typ. Anwendungen: Isolation von digitalen Schnittstellen |
| Eingangsbereich | 1:1 |
| Arbeitstemperatur | 40 °C bis +85 °C|-40 °C bis +85 °C, ohne Derating|-40 °C bis +85 °C |
| Bauform Detail | SIP-7 |
| Regelung | Geregelt |
| SubKategorie | DC-DC Wandler|OEM Stromversorgung|DC/DC-Wandler|DC/DC-Konverter |
| Abmessungen Länge | 19,5 mm |
| Abmessungen Breite | 6 mm|6/7,2 mm |
| Abmessungen Höhe | 10 mm |
| Schaltfrequenz typ. | 80 kHz|8 kHz |
| Wirkungsgrad max. | 0,8 |
| Wirkungsgrad ≥ | 78 % |
Produktinformationen "MD124D-09xx | DC/DC | Ein: 24 V DC | Aus: 9,0 V DC|-9,0 V DC|9 V DC|-9 V DC | MicroPower Direct"
| Serie | Eingangsspannung | Ausgangsspannung | Ausgangsstrom | Ausgangsleistung | Ausgänge |
|---|---|---|---|---|---|
| MD100xI | 3,3-24 V DC | -9-9 V DC | 56-139 mA | 1 W | 1-2 |
| 3.3; 24 | -9; 7.2; 9 | 56; 111; 139 | 1 | 1; 2 |
| Modell | Eingangsspannung | Ausgangsspannung | Ausgangsstrom | Ausgangsleistung | Ausgänge |
|---|---|---|---|---|---|
| MD103S-07xx | 3,3 V DC | 7,2 V DC | 139 mA | 1 W | 1 |
| MD103S-09xx | 3,3 V DC | 9 V DC | 111 mA | 1 W | 1 |
| MD124D-09xx | 24 V DC | 9,0 V DC|-9,0 V DC|9 V DC|-9 V DC | 56 mA|56 mA | 1 W | 2 |
