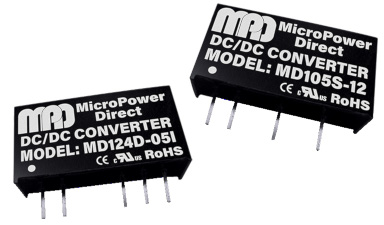

MD103S-07xx | DC/DC | Ein: 3,3 V DC | Aus: 7,2 V DC | MicroPower Direct

1 Watt ungeregelter DC-DC Wandler mit Einfach- oder Zweifachausgang für die Printmontage

MD103S-07xx | DC/DC | Ein: 3,3 V DC | Aus: 7,2 V DC | MicroPower Direct
  • MD103S-07xx
  • 1 W
  • 3,3 V DC
  • 7,2 V DC
  • 139 mA
  • 1

  • 📓 Datenblatt

    📓 Line Card

Glossar: DC/DC-Wandler, Inhalt
Serie MD100xI
Ausgangsleistung 1 W
Eingangsspannung 3,3 V DC
Ausgangsspannung 7,2 V DC
Ausgangsstrom 139 mA
Ausgänge 1
Ein-/Ausgangsisolation 3000 V DC
MTBF≥ 1,12 Mh
Typ Quelle
Bauform SIP
Eingang DC
Kategorie DC/DC
Beschreibung • Eingangsspannung 5 V (4,5-5,5 V), 12 V (10,8-13,2 V), 24 V (21,6-26,4 V) oder 48 V (43,2-52,8 V)
• Wirkungsgrad bis 80%
• Typ. Anwendungen: Isolation von digitalen Schnittstellen
Eingangsbereich 1:1
Arbeitstemperatur –40 °C bis +85 °C|-40 °C bis +85 °C, ohne Derating|-40 °C bis +85 °C
Bauform Detail SIP-7
Anwendung Industrie / Handel
Regelung Geregelt
SubKategorie DC-DC Wandler|OEM Stromversorgung|DC/DC-Wandler|DC/DC-Konverter
Abmessungen Länge 19,5 mm
Abmessungen Breite 6 mm|6/7,2 mm
Abmessungen Höhe 10 mm
Schaltfrequenz typ. 80 kHz|8 kHz
Wirkungsgrad max. 0,8
Wirkungsgrad ≥ 78 %
* Eingangsspannung 5 V (4,5-5,5 V), 12 V (10,8-13,2 V), 24 V (21,6-26,4 V) oder 48 V (43,2-52,8... mehr
Produktinformationen "MD103S-07xx | DC/DC | Ein: 3,3 V DC | Aus: 7,2 V DC | MicroPower Direct"
* Eingangsspannung 5 V (4,5-5,5 V), 12 V (10,8-13,2 V), 24 V (21,6-26,4 V) oder 48 V (43,2-52,8 V)
* Wirkungsgrad bis 80%
Produktinformationen "Modelle gleicher Serie: MD100xI"
SerieEingangsspannungAusgangsspannungAusgangsstromAusgangsleistungAusgänge
MD100xI3,3-24 V DC-9,0-9 V DC56-139 mA1 W1-2
3.3; 24-9; 7.2; 956; 111; 13911; 2
ModellEingangsspannungAusgangsspannungAusgangsstromAusgangsleistungAusgänge
MD103S-07xx3,3 V DC7,2 V DC139 mA1 W1
MD103S-09xx3,3 V DC9 V DC111 mA1 W1
MD124D-09xx24 V DC9,0 V DC|-9,0 V DC|9 V DC|-9 V DC56 mA|56 mA1 W2
