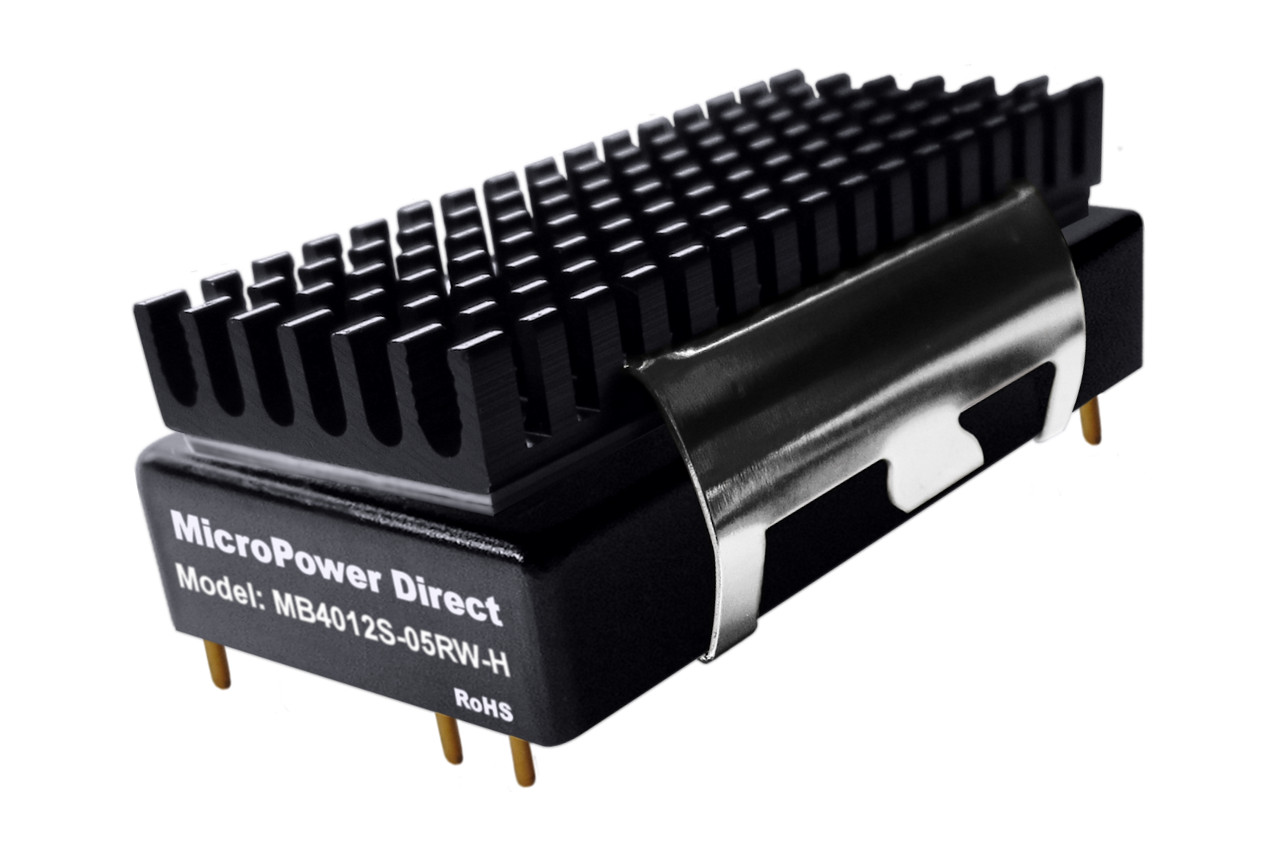

MB4012S-24RW | DC/DC | Ein: 9-18 V DC | Aus: 24 V DC | MicroPower Direct
40 Watt geregelter DC-DC Wandler mit Einfach- oder Zweifachausgang für die Printmontage
- Artikel-Nr.: MB4012S-24RW
- Ausgangsleistung : 40 W
- Eingangssspannung : 9-18 V DC
- Ausgangsspannung : 24 V DC
- Ausgangsstrom : 1670 mA
- Ausgänge : 1
- IsolationEin-/Aus : 1500 V DC
| Serie | MB4000RW |
| Ausgangsleistung | 40 W |
| Eingangsspannung | 9-18 V DC |
| Ausgangsspannung | 24 V DC |
| Ausgangsstrom | 1670 mA |
| Ausgänge | 1 |
| Ein-/Ausgangsisolation | 1500 V DC |
| Typ | Quelle |
| Bauform | Zoll |
| Eingang | DC |
| Kategorie | DC/DC |
| Beschreibung | • Großer Betriebstemperaturbereich • Pin-Out nach Industriestandard • Regelung der Ausgangsspannung auf <0,5% • Wirkungsgrad bis 91% • 2:1 Weitbereichseingang • Wirkungsgrad bis 92% • 50,8 x 25,4 x 10,2 mm (2 x 1) • 50,8 x 25,4 x 10,2 mm (2 x 1?) |
| Schutzmechanismen | Dauerkurzschlussfest|Dauerkurzschlußfest |
| Weitere Informationen | 2:1 Weitbereichseingang|2:1 Weitbereichseingang|2:1 Weitbereichseingang |
| Eingangsbereich | 2:1 |
| Arbeitstemperatur | 40 °C bis +55 °C|-40 °C bis +55 °C, ohne Derating|-40 °C bis +55 °C |
| Bauform Detail | Zoll 2x1 |
| Regelung | Geregelt |
| SubKategorie | DC-DC Wandler|OEM Stromversorgung|DC/DC-Wandler|DC/DC-Konverter |
| Abmessungen Länge | 50,8 mm |
| Abmessungen Breite | 25,4 mm |
| Abmessungen Höhe | 10,2 mm |
| Schaltfrequenz typ. | 320 kHz|32 kHz |
| Wirkungsgrad max. | 0,92 |0,91 |
| Wirkungsgrad ≥ | 91 % |
Produktinformationen "MB4012S-24RW | DC/DC | Ein: 9-18 V DC | Aus: 24 V DC | MicroPower Direct"
| Serie | Eingangsspannung | Ausgangsspannung | Ausgangsstrom | Ausgangsleistung | Ausgänge |
|---|---|---|---|---|---|
| MB4000RW | 9-75 V DC | -15-24 V DC | 1,33-8 A | 26,4-40 W | 1-2 |
| 9-18; 18-36; 36-75 | -15; -12; 3.3; 5; 12; 15; 24 | 1.33; 1.67; 2.67; 3.33; 8 | 26.4; 40 | 1; 2 |
| Modell | Eingangsspannung | Ausgangsspannung | Ausgangsstrom | Ausgangsleistung | Ausgänge |
|---|---|---|---|---|---|
| MB4012D-12RW | 9-18 V DC | -12 V DC|12 V DC | 1,67 A|1,67 A | 40 W | 2 |
| MB4012D-15RW | 9-18 V DC | -15 V DC|15 V DC | 1,33 A|1,33 A | 40 W | 2 |
| MB4012S-03RW | 9-18 V DC | 3,3 V DC | 8 A | 26,4 W | 1 |
| MB4012S-05RW | 9-18 V DC | 5 V DC | 8 A | 40 W | 1 |
| MB4012S-12RW | 9-18 V DC | 12 V DC | 3,33 A | 40 W | 1 |
| MB4012S-15RW | 9-18 V DC | 15 V DC | 2,67 A | 40 W | 1 |
| MB4012S-24RW | 9-18 V DC | 24 V DC | 1,67 A | 40 W | 1 |
| MB4024D-12RW | 18-36 V DC | -12 V DC|12 V DC | 1,67 A|1,67 A | 40 W | 2 |
| MB4024D-15RW | 18-36 V DC | -15 V DC|15 V DC | 1,33 A|1,33 A | 40 W | 2 |
| MB4024S-03RW | 18-36 V DC | 3,3 V DC | 8 A | 26,4 W | 1 |
| MB4024S-05RW | 18-36 V DC | 5 V DC | 8 A | 40 W | 1 |
| MB4024S-12RW | 18-36 V DC | 12 V DC | 3,33 A | 40 W | 1 |
| MB4024S-15RW | 18-36 V DC | 15 V DC | 2,67 A | 40 W | 1 |
| MB4024S-24RW | 18-36 V DC | 24 V DC | 1,67 A | 40 W | 1 |
| MB4048D-12RW | 36-75 V DC | -12 V DC|12 V DC | 1,67 A|1,67 A | 40 W | 2 |
| MB4048D-15RW | 36-75 V DC | -15 V DC|15 V DC | 1,33 A|1,33 A | 40 W | 2 |
| MB4048S-03RW | 36-75 V DC | 3,3 V DC | 8 A | 26,4 W | 1 |
| MB4048S-05RW | 36-75 V DC | 5 V DC | 8 A | 40 W | 1 |
| MB4048S-12RW | 36-75 V DC | 12 V DC | 3,33 A | 40 W | 1 |
| MB4048S-15RW | 36-75 V DC | 15 V DC | 2,67 A | 40 W | 1 |
| MB4048S-24RW | 36-75 V DC | 24 V DC | 1,67 A | 40 W | 1 |
