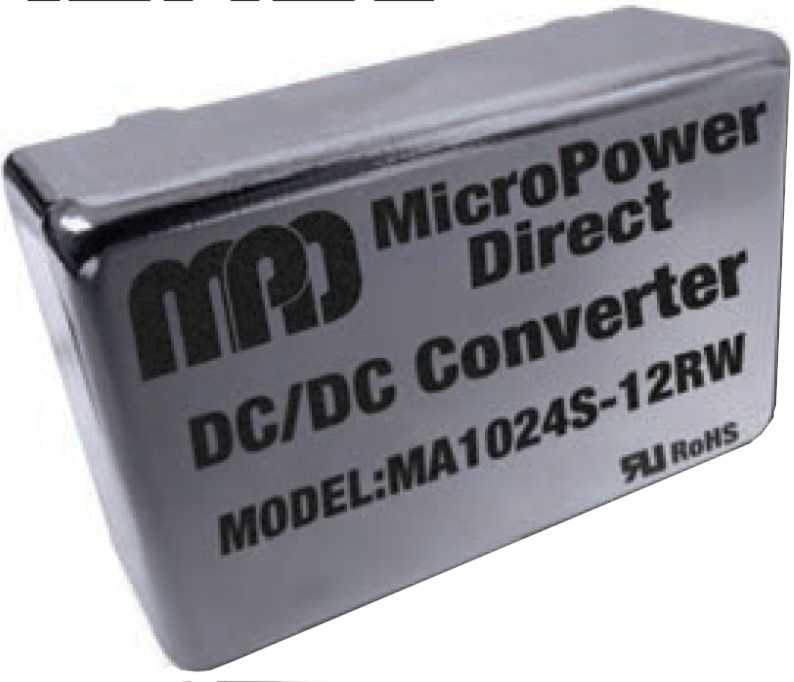

10 Watt geregelte DC-DC-Wandler mit Einfach- oder Zweifachausgang für die Printmontage
| Serie | MA1000RW |
| Ausgangsleistung | 10 W |
| Eingangsspannung | 36-75 V DC |
| Ausgangsspannung | 5 V DC |
| Ausgangsstrom | 2000 mA |
| Ausgänge | 1 |
| Ein-/Ausgangsisolation | 1500 V DC |
| Typ | Quelle |
| Bauform | DIP |
| Eingang | DC |
| Kategorie | DC/DC |
| Beschreibung | • großer Einsatztemperaturbereich • 2:1 Weitbereichseingang • Wirkungsgrad bis 80% • erfüllt EN 55022 |
| Weitere Informationen | Wandler mit DIP Case und großem Temperatureinsatzbereich.|Wandler mit DIP Case und großem Temperatureinsatzbereich.|Wandler mit DIP Case und großem Temperatureinsatzbereich. |
| Eingangsbereich | 2:1 |
| Arbeitstemperatur | -40 °C bis + 60 °C (80 °C) ohne derating|-40 °C bis + 60 °C (85 °C), ohne (mit) Derating |
| Bauform Detail | DIP-X|DIP-24 |
| Anwendung | Industrie / Handel |
| Regelung | Geregelt |
| Spezielle Zulassungen | EN 55022 |
| SubKategorie | DC-DC Wandler|OEM Stromversorgung |
| Abmessungen Länge | 31,8 mm |
| Abmessungen Breite | 20,3 mm |
| Abmessungen Höhe | 10,2 mm |
| Schaltfrequenz typ. | 330 kHz|33 kHz |
| Wirkungsgrad max. | 0,8 |
| Wirkungsgrad ≥ | 88 % |
| Serie | Eingangsspannung | Ausgangsspannung | Ausgangsstrom | Ausgangsleistung | Ausgänge |
|---|---|---|---|---|---|
| MA1000RW | 9-75 V DC | -15-15 V DC | 333-3000 mA | 5-10 W | 1-2 |
| 18-36; 36-75; 9-18 | 2.5; 3.3; 5; 12; 15 | 333; 416; 667; 833; 2000; 3000 | 5; 7.5; 10 | 1; 2 |
| Modell | Eingangsspannung | Ausgangsspannung | Ausgangsstrom | Ausgangsleistung | Ausgänge |
|---|---|---|---|---|---|
| MA1012D-12RW | 9-18 V DC | -12 V DC|12 V DC | 333 mA | 5 W | 2 |
| MA1012D-15RW | 9-18 V DC | -15 V DC|15 V DC | 333 mA|333 mA | 5 W | 2 |
| MA1012S-02RW | 9-18 V DC | 2,5 V DC | 3 A | 7,5 W | 1 |
| MA1012S-03RW | 9-18 V DC | 3,3 V DC | 3 A | 10 W | 1 |
| MA1012S-05RW | 9-18 V DC | 5 V DC | 2 A | 10 W | 1 |
| MA1012S-12RW | 9-18 V DC | 12 V DC | 833 mA | 10 W | 1 |
| MA1012S-15RW | 9-18 V DC | 15 V DC | 667 mA | 10 W | 1 |
| MA1024D-12RW | 18-36 V DC | -12 V DC|12 V DC | 416 mA|416 mA | 5 W | 2 |
| MA1024D-15RW | 18-36 V DC | -15 V DC|15 V DC | 333 mA|333 mA | 5 W | 2 |
| MA1024S-02RW | 9-18 V DC | 2,5 V DC | 3 A | 7,5 W | 1 |
| MA1024S-03RW | 9-18 V DC | 3,3 V DC | 3 A | 10 W | 1 |
| MA1024S-05RW | 18-36 V DC | 5 V DC | 2 A | 10 W | 1 |
| MA1024S-12RW | 18-36 V DC | 12 V DC | 833 mA | 10 W | 1 |
| MA1024S-15RW | 18-36 V DC | 15 V DC | 667 mA | 10 W | 1 |
| MA1048D-12RW | 36-75 V DC | -12 V DC|12 V DC | 416 mA|416 mA | 5 W | 2 |
| MA1048D-15RW | 36-75 V DC | -15 V DC|15 V DC | 333 mA|333 mA | 5 W | 2 |
| MA1048S-02RW | 9-18 V DC | 2,5 V DC | 3 A | 7,5 W | 1 |
| MA1048S-03RW | 36-75 V DC | 3,3 V DC | 3 A | 10 W | 1 |
| MA1048S-05RW | 36-75 V DC | 5 V DC | 2 A | 10 W | 1 |
| MA1048S-12RW | 36-75 V DC | 12 V DC | 833 mA | 10 W | 1 |
| MA1048S-15RW | 36-75 V DC | 15 V DC | 667 mA | 10 W | 1 |
36-75 V DC
