LF502RU | DC/DC | Ein: 9-36 V DC | Aus: 5 V DC | MicroPower Direct
5 Watt enggeregelter DC-DC Wandler mit Einfach- oder Zweifachausgang für die SMD-Montage
- Artikel-Nr.: LF502RU
- Ausgangsleistung: 5 W
- Eingangssspannung: 9-36 V DC
- Ausgangsspannung: 5 V DC
- Ausgangsstrom: 1000 mA
- Ausgänge: 1
- IsolationEin-/Aus: 1500 V DC
📓
📓 Datenblatt
📓 Line Card
| Serie | LF500RU |
| Ausgangsleistung | 5 W |
| Eingangsspannung | 9-36 V DC |
| Ausgangsspannung | 5 V DC |
| Ausgangsstrom | 1000 mA |
| Ausgänge | 1 |
| Ein-/Ausgangsisolation | 1500 V DC |
| MTBF≥ | 1 Mh |
| Typ | Quelle |
| Bauform | SMD |
| Eingang | DC |
| Kategorie | DC/DC |
| Beschreibung | • Eingangsspannungen 24 V oder 48 V • 4:1 Weitbereichseingang |
| Schutzmechanismen | Dauerkurzschlussfest|Dauerkurzschlußfest |
| Eingangsbereich | 4:1 |
| Arbeitstemperatur | 40 °C bis +71 °C ohne derating|-40 °C bis +71 °C, ohne Derating |

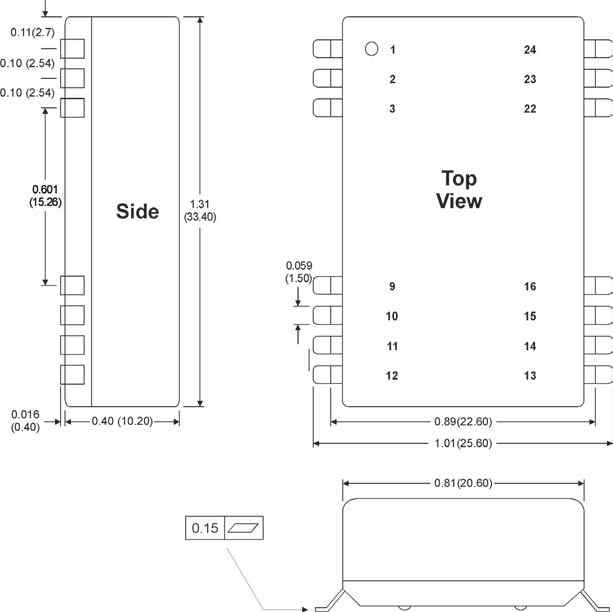

| Bauform Detail | SMD-24 |
| Regelung | Geregelt |
| SubKategorie | DC-DC Wandler|OEM Stromversorgung |
| Abmessungen Länge | 33,4 mm |
| Abmessungen Breite | 20,6 mm |
| Abmessungen Höhe | 10,2 mm |
| Schaltfrequenz typ. | 340 kHz|34 kHz |
| Wirkungsgrad ≥ | 80 % |
Produktinformationen "LF502RU | DC/DC | Ein: 9-36 V DC | Aus: 5 V DC | MicroPower Direct"
| Serie | Eingangsspannung | Ausgangsspannung | Ausgangsstrom | Ausgangsleistung | Ausgänge |
|---|---|---|---|---|---|
| LF500RU | 9-75 V DC | -15-15 V DC | 167-1200 mA | 2-5 W | 1-2 |
| 9-36; 18-75 | -15; -12; -5; 3.3; 5; 12; 15 | 167; 208; 333; 417; 500; 1000; 1200 | 2; 3; 4; 5 | 1; 2 |
| Modell | Eingangsspannung | Ausgangsspannung | Ausgangsstrom | Ausgangsleistung | Ausgänge |
|---|---|---|---|---|---|
| LF501RU | 9-36 V DC | 3,3 V DC | 1,2 A | 4 W | 1 |
| LF502RU | 9-36 V DC | 5 V DC | 1 A | 5 W | 1 |
| LF503RU | 9-36 V DC | 12 V DC | 417 mA | 5 W | 1 |
| LF504RU | 9-36 V DC | 15 V DC | 333 mA | 5 W | 1 |
| LF505RU | 9-36 V DC | -5 V DC|5 V DC | 500 mA|500 mA | 3 W | 2 |
| LF506RU | 9-36 V DC | -12 V DC|12 V DC | 208 mA|208 mA | 2 W | 2 |
| LF507RU | 9-36 V DC | -15 V DC|15 V DC | 167 mA|167 mA | 3 W | 2 |
| LF511RU | 18-75 V DC | 3,3 V DC | 1,2 A | 4 W | 1 |
| LF512RU | 18-75 V DC | 5 V DC | 1 A | 5 W | 1 |
| LF513RU | 18-75 V DC | 12 V DC | 417 mA | 5 W | 1 |
| LF514RU | 18-75 V DC | 15 V DC | 333 mA | 5 W | 1 |
| LF515RU | 18-75 V DC | -5 V DC|5 V DC | 500 mA|500 mA | 3 W | 2 |
| LF516RU | 18-75 V DC | -12 V DC|12 V DC | 208 mA|208 mA | 2 W | 2 |
| LF517RU | 18-75 V DC | -15 V DC|15 V DC | 167 mA|167 mA | 3 W | 2 |
