LF213MHI | DC/DC | Ein: 12 V DC | Aus: 15 V DC | MicroPower Direct
2 Watt geregelter DC-DC Wandler mit Einfach- oder Zweifachausgang für die Printmontage
- Artikel-Nr.: LF213MHI
- Ausgangsleistung: 2 W
- Eingangssspannung: 12 V DC
- Ausgangsspannung: 15 V DC
- Ausgangsstrom: 133 mA
- Ausgänge: 1
- IsolationEin-/Aus: 4000 V
📓 Datenblatt
📓 Line Card
| Serie | LF200MHI |
| Ausgangsleistung | 2 W |
| Eingangsspannung | 12 V DC |
| Ausgangsspannung | 15 V DC |
| Ausgangsstrom | 133 mA |
| Ausgänge | 1 |
| Ein-/Ausgangsisolation | 4000 V |
| MTBF≥ | 2 Mh |
| Typ | Quelle |
| Bauform | SMD |
| Eingang | DC |
| Kategorie | DC/DC |
| Beschreibung | • Eingangsspannungen 5 V, 12 V oder 24 V, jeweils +/-10% • Typ. Anwendungen: Isolation von digitalen Schnittstellen |
| Schutzmechanismen | Kurzschlußfest |
| Eingangsbereich | 1:1 |
| Arbeitstemperatur | 25 °C bis +60 °C ohne derating|-25 °C bis +60 °C, ohne Derating |
| Bauform Detail | SMD-16 |
| Regelung | Geregelt |
| SubKategorie | DC-DC Wandler|OEM Stromversorgung|DC/DC-Wandler|DC/DC-Konverter |

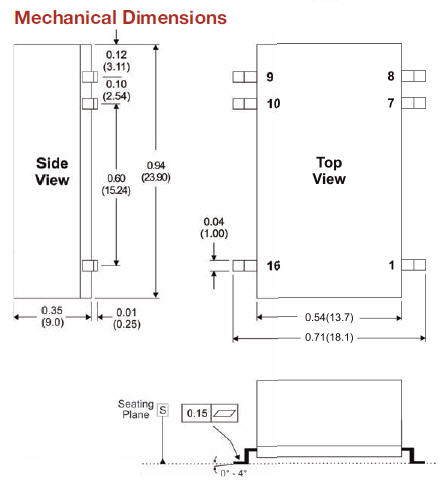

| Abmessungen Länge | 23,8 mm |
| Abmessungen Breite | 13,7 mm |
| Abmessungen Höhe | 8,62 mm |
| Schaltfrequenz typ. | 80 kHz| kHz |
| Wirkungsgrad ≥ | 66 % |
Produktinformationen "LF213MHI | DC/DC | Ein: 12 V DC | Aus: 15 V DC | MicroPower Direct"
| Serie | Eingangsspannung | Ausgangsspannung | Ausgangsstrom | Ausgangsleistung | Ausgänge |
|---|---|---|---|---|---|
| LF200MHI | 5-24 V DC | -15-15 V DC | 66-400 mA | 2 W | 1-2 |
| 5; 12; 24 | -15; -12; 5; 12; 15 | 66; 83; 133; 165; 400 | 2 | 1; 2 |
| Modell | Eingangsspannung | Ausgangsspannung | Ausgangsstrom | Ausgangsleistung | Ausgänge |
|---|---|---|---|---|---|
| LF201MHI | 5 V DC | 5 V DC | 400 mA | 2 W | 1 |
| LF202MHI | 5 V DC | 12 V DC | 165 mA | 2 W | 1 |
| LF203MHI | 5 V DC | 15 V DC | 133 mA | 2 W | 1 |
| LF204MHI | 5 V DC | 12 V DC|-12 V DC | 83 mA|83 mA | 2 W | 2 |
| LF205MHI | 5 V DC | 15 V DC|-15 V DC | 66 mA|66 mA | 2 W | 2 |
| LF211MHI | 12 V DC | 5 V DC | 400 mA | 2 W | 1 |
| LF212MHI | 12 V DC | 12 V DC | 165 mA | 2 W | 1 |
| LF213MHI | 12 V DC | 15 V DC | 133 mA | 2 W | 1 |
| LF214MHI | 12 V DC | 12 V DC|-12 V DC | 83 mA|83 mA | 2 W | 2 |
| LF215MHI | 12 V DC | 15 V DC|-15 V DC | 66 mA|66 mA | 2 W | 2 |
| LF221MHI | 24 V DC | 5 V DC | 400 mA | 2 W | 1 |
| LF222MHI | 24 V DC | 12 V DC | 165 mA | 2 W | 1 |
| LF223MHI | 24 V DC | 15 V DC | 133 mA | 2 W | 1 |
| LF224MHI | 24 V DC | 12 V DC|-12 V DC | 83 mA|83 mA | 2 W | 2 |
| LF225MHI | 24 V DC | 15 V DC|-15 V DC | 66 mA|66 mA | 2 W | 2 |
