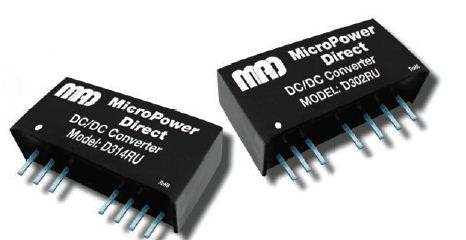

3 Watt geregelter DC-DC Wandler mit Einfach- oder Zweifachausgang für die Printmontage
| Serie | D300RU |
| Ausgangsleistung | 3 W |
| Eingangsspannung | 9-36 V DC |
| Ausgangsspannung | 3,3 V DC |
| Ausgangsstrom | 700 mA |
| Ausgänge | 1 |
| Ein-/Ausgangsisolation | 1600 V DC |
| MTBF≥ | 800 kh|0,8 Mh |
| Typ | Quelle |
| Bauform | SIP |
| Eingang | DC |
| Kategorie | DC/DC |
| Beschreibung | • Eingangsspannung 12 V (4,5 - 18 V), 24 V (9 - 36 V) und 48 V (18 - 72 V) • Wirkungsgrad bis 81% |
| Eingangsbereich | 4:1 |
| Arbeitstemperatur | -40 °C bis +85 °C|-40 °C bis +85 °C, ohne Derating |
| Bauform Detail | SIP-8 |
| Anwendung | Industrie / Handel |
| Regelung | Geregelt |
| SubKategorie | DC-DC Wandler|OEM Stromversorgung|DC/DC-Wandler|DC/DC-Konverter |

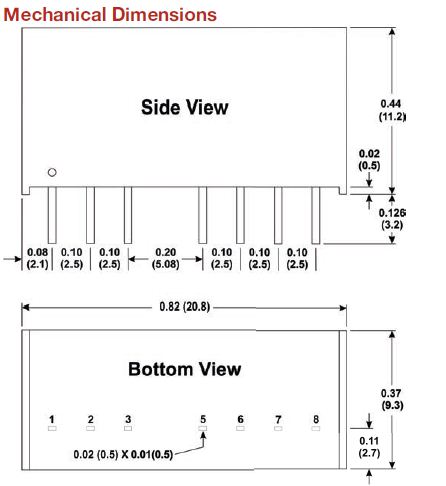

| Abmessungen Länge | 21,8 mm |
| Abmessungen Breite | 11,2 mm |
| Abmessungen Höhe | 9,3 mm |
| Schaltfrequenz typ. | 350 kHz|35 kHz |
| Wirkungsgrad max. | 0,81 |
| Wirkungsgrad ≥ | 75 % |
| Serie | Eingangsspannung | Ausgangsspannung | Ausgangsstrom | Ausgangsleistung | Ausgänge |
|---|---|---|---|---|---|
| D300RU | 4,5-75 V DC | -15-15 V DC | 100-700 mA | 3 W | 1-2 |
| 18-75; 4,5-18; 9-36 | 3.3; 5; 12; 15 | 100; 125; 200; 250; 300; 600; 700 | 3 | 1; 2 |
| Modell | Eingangsspannung | Ausgangsspannung | Ausgangsstrom | Ausgangsleistung | Ausgänge |
|---|---|---|---|---|---|
| D301RU | 4,5-18 V DC | 3,3 V DC | 700 mA | 3 W | 1 |
| D302RU | 4,5-18 V DC | 5 V DC | 600 mA | 3 W | 1 |
| D303RU | 4,5-18 V DC | 12 V DC | 250 mA | 3 W | 1 |
| D304RU | 4,5-18 V DC | 15 V DC | 200 mA | 3 W | 1 |
| D305RU | 4,5-18 V DC | -5 V DC|5 V DC | 300 mA|300 mA | 3 W | 2 |
| D306RU | 4,5-18 V DC | -12 V DC|12 V DC | 125 mA|125 mA | 3 W | 2 |
| D307RU | 4,5-18 V DC | -15 V DC|15 V DC | 100 mA|100 mA | 3 W | 2 |
| D311RU | 9-36 V DC | 3,3 V DC | 700 mA | 3 W | 1 |
| D312RU | 9-36 V DC | 5 V DC | 600 mA | 3 W | 1 |
| D313RU | 9-36 V DC | 12 V DC | 250 mA | 3 W | 1 |
| D314RU | 9-36 V DC | 15 V DC | 200 mA | 3 W | 1 |
| D315RU | 9-36 V DC | -5 V DC|5 V DC | 300 mA|300 mA | 3 W | 2 |
| D316RU | 9-36 V DC | -12 V DC|12 V DC | 125 mA|125 mA | 3 W | 2 |
| D317RU | 9-36 V DC | -15 V DC|15 V DC | 100 mA|100 mA | 3 W | 2 |
| D321RU | 18-75 V DC | 3,3 V DC | 700 mA | 3 W | 1 |
| D322RU | 18-75 V DC | 5 V DC | 600 mA | 3 W | 1 |
| D323RU | 18-75 V DC | 12 V DC | 250 mA | 3 W | 1 |
| D324RU | 18-75 V DC | 15 V DC | 200 mA | 3 W | 1 |
| D325RU | 18-75 V DC | -5 V DC|5 V DC | 300 mA|300 mA | 3 W | 2 |
| D326RU | 18-75 V DC | -12 V DC|12 V DC | 125 mA|125 mA | 3 W | 2 |
| D327RU | 18-75 V DC | -15 V DC|15 V DC | 100 mA|100 mA | 3 W | 2 |
9-36 V DC
