C2014RW | DC/DC | Ein: 18-36 V DC | Aus: 15 V DC | MicroPower Direct
20 Watt geregelter DC-DC Wandler mit Einfach-, Zweifach- oder Dreifachausgang für die Printmontage
- Artikel-Nr.: C2014RW
- Ausgangsleistung: 20 W
- Eingangssspannung: 18-36 V DC
- Ausgangsspannung: 15 V DC
- Ausgangsstrom: 1330 mA
- Ausgänge: 1
- IsolationEin-/Aus: 1600 V DC
📓 Datenblatt
📓 Line Card
| Serie | C2000RW |
| Ausgangsleistung | 20 W |
| Eingangsspannung | 18-36 V DC |
| Ausgangsspannung | 15 V DC |
| Ausgangsstrom | 1330 mA |
| Ausgänge | 1 |
| Ein-/Ausgangsisolation | 1600 V DC |
| MTBF≥ | 0,55 Mh |
| Typ | Quelle |
| Bauform | Zoll |
| Eingang | DC |
| Kategorie | DC/DC |
| Beschreibung | • Regelung der Ausgangsspannung auf < 0,5 % • Ausgangsspannung einstellbar • 2:1 Weitbereichseingang |
| Schutzmechanismen | Kurzschlußfest und thermischer Überlastschutz |
| Eingangsbereich | 2:1 |
| Arbeitstemperatur | ohne derating 25 °C bis +70 °C|-25 °C bis +70 °C, ohne Derating |
| Bauform Detail | Zoll 2x2 |
| Regelung | Geregelt |
| SubKategorie | DC-DC Wandler|OEM Stromversorgung|DC/DC-Wandler|DC/DC-Konverter |

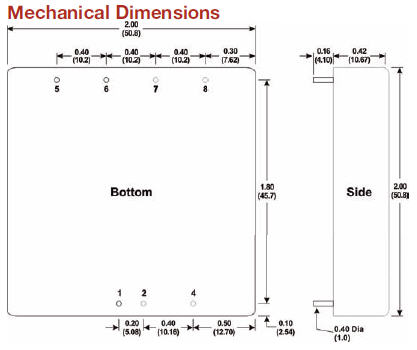

| Abmessungen Länge | 50,8 mm |
| Abmessungen Breite | 50,8 mm |
| Abmessungen Höhe | 11,4 mm |
| Schaltfrequenz typ. | 20 kHz |
| Wirkungsgrad ≥ | 85 % |
Produktinformationen "C2014RW | DC/DC | Ein: 18-36 V DC | Aus: 15 V DC | MicroPower Direct"
| Serie | Eingangsspannung | Ausgangsspannung | Ausgangsstrom | Ausgangsleistung | Ausgänge |
|---|---|---|---|---|---|
| C2000RW | 9-75 V DC | -15-24 V DC | 250-4000 mA | 20 W | 1-3 |
| 9-18; 18-36; 36-75 | -15; -12; -5; 3.3; 5; 12; 15; 24 | 250; 300; 660; 830; 1330; 1670; 2000; 2500; 4000 | 20 | 1; 2; 3 |
| Modell | Eingangsspannung | Ausgangsspannung | Ausgangsstrom | Ausgangsleistung | Ausgänge |
|---|---|---|---|---|---|
| C2001RW | 9-18 V DC | 3,3 V DC | 4 A | 20 W | 1 |
| C2002RW | 9-18 V DC | 5 V DC | 4 A | 20 W | 1 |
| C2003RW | 9-18 V DC | 12 V DC | 1,67 A | 20 W | 1 |
| C2004RW | 9-18 V DC | 15 V DC | 1,33 A | 20 W | 1 |
| C2005RW | 9-18 V DC | 24 V DC | 830 mA | 20 W | 1 |
| C2006RW | 9-18 V DC | 5 V DC|-5 V DC | 2 A|2 A | 20 W | 2 |
| C2007RW | 9-18 V DC | 12 V DC|-12 V DC | 830 mA|830 mA | 20 W | 2 |
| C2008RW | 9-18 V DC | 15 V DC|-15 V DC | 660 mA|660 mA | 20 W | 2 |
| C2009RW | 9-18 V DC | 5 V DC|12 V DC|-12 V DC | 2,5 A|300 mA|300 mA | 20 W | 3 |
| C2010RW | 9-18 V DC | 5 V DC|15 V DC|-15 V DC | 2,5 A|250 mA|250 mA | 20 W | 3 |
| C2011RW | 18-36 V DC | 3,3 V DC | 4 A | 20 W | 1 |
| C2012RW | 18-36 V DC | 5 V DC | 4 A | 20 W | 1 |
| C2013RW | 18-36 V DC | 12 V DC | 1,67 A | 20 W | 1 |
| C2014RW | 18-36 V DC | 15 V DC | 1,33 A | 20 W | 1 |
| C2015RW | 18-36 V DC | 24 V DC | 830 mA | 20 W | 1 |
| C2016RW | 18-36 V DC | 5 V DC|-5 V DC | 2 A|2 A | 20 W | 2 |
| C2017RW | 18-36 V DC | 12 V DC|-12 V DC | 830 mA|830 mA | 20 W | 2 |
| C2018RW | 18-36 V DC | 15 V DC|-15 V DC | 660 mA|660 mA | 20 W | 2 |
| C2019RW | 18-36 V DC | 5 V DC|12 V DC|-12 V DC | 2,5 A|300 mA|300 mA | 20 W | 3 |
| C2020RW | 18-36 V DC | 5 V DC|15 V DC|-15 V DC | 2,5 A|250 mA|250 mA | 20 W | 3 |
| C2021RW | 36-75 V DC | 3,3 V DC | 4 A | 20 W | 1 |
| C2022RW | 36-75 V DC | 5 V DC | 4 A | 20 W | 1 |
| C2023RW | 36-75 V DC | 12 V DC | 1,67 A | 20 W | 1 |
| C2024RW | 36-75 V DC | 15 V DC | 1,33 A | 20 W | 1 |
| C2025RW | 36-75 V DC | 24 V DC | 830 mA | 20 W | 1 |
| C2026RW | 36-75 V DC | 5 V DC|-5 V DC | 2 A|2 A | 20 W | 2 |
| C2027RW | 36-75 V DC | 12 V DC|-12 V DC | 830 mA|830 mA | 20 W | 2 |
| C2028RW | 36-75 V DC | 15 V DC|-15 V DC | 660 mA|660 mA | 20 W | 2 |
| C2029RW | 36-75 V DC | 5 V DC|12 V DC|-12 V DC | 2,5 A|300 mA|300 mA | 20 W | 3 |
| C2030RW | 36-75 V DC | 5 V DC|15 V DC|-15 V DC | 2,5 A|250 mA|250 mA | 20 W | 3 |
