A511RW | DC/DC | Ein: 18-36 V DC | Aus: 3,3 V DC | MicroPower Direct
4-6 Watt geregelter DC-DC Wandler mit Einfach- oder Zweifachausgang für die Printmontage
- Artikel-Nr.: A511RW
- Ausgangsleistung: 4 W
- Eingangssspannung: 18-36 V DC
- Ausgangsspannung: 3,3 V DC
- Ausgangsstrom: 1200 mA
- Ausgänge: 1
📓 Datenblatt
📓 Line Card
| Serie | A500RW |
| LeistungNum | 4 |
| Ausgangsleistung | 4 W |
| Eingangsspannung | 18-36 V DC |
| Ausgangsspannung | 3,3 V DC |
| Ausgangsstrom | 1200 mA |
| Ausgänge | 1 |
| Ein-/Ausgangsisolation | 1500 V DC |
| MTBF≥ | 1 Mh |
| Typ | Quelle |
| Bauform | DIP |
| Eingang | DC |
| Kategorie | DC/DC |
| Beschreibung | • 2:1 Weitbereichseingang • Regelung der Ausgangsspannung auf • Eingangs-PI-Filter, erfüllt EN 55022 Klasse A • Wirkungsgrad bis 86% • Metallgehäuse |
| Schutzmechanismen | Kurzschlußfest |
| Eingangsbereich | 2:1 |
| Arbeitstemperatur | -40 °C bis +71 °C |
| Bauform Detail | DIP-24 |
| Anwendung | Industrie / Handel |
| Regelung | Geregelt |
| SubKategorie | DC-DC Wandler|OEM Stromversorgung|DC/DC-Wandler|DC/DC-Konverter |

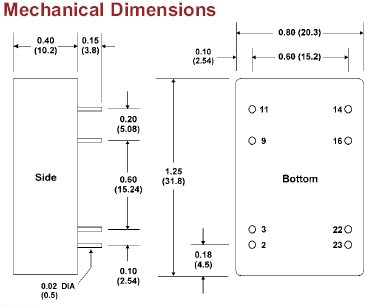

| Abmessungen Länge | 31,8 mm |
| Abmessungen Breite | 20,3 mm |
| Abmessungen Höhe | 10,2 mm |
| Schaltfrequenz typ. | 30 kHz |
| Wirkungsgrad ≥ | 79 % |
* 2:1 Weitbereichseingang * Regelung der Ausgangsspannung auf * Eingangs-PI-Filter, erfüllt EN... mehr
Produktinformationen "A511RW | DC/DC | Ein: 18-36 V DC | Aus: 3,3 V DC | MicroPower Direct"
| Serie | Eingangsspannung | Ausgangsspannung | Ausgangsstrom | Ausgangsleistung | Ausgänge |
|---|---|---|---|---|---|
| A500RW | 4,5-72 V DC | -15-15 V DC | 200-1200 mA | 4-6 W | 1-2 |
| 18-36; 36-72; 4,5-7; 9-18 | -15; -12; -5; 3.3; 5; 12; 15 | 200; 250; 400; 500; 1000; 1200 | 4; 5; 6 | 1; 2 |
| Modell | Eingangsspannung | Ausgangsspannung | Ausgangsstrom | Ausgangsleistung | Ausgänge |
|---|---|---|---|---|---|
| A501RW | 9-18 V DC | 3,3 V DC | 1,2 A | 4 W | 1 |
| A502RW | 9-18 V DC | 5 V DC | 1000 mA | 5 W | 1 |
| A503RW | 9-18 V DC | 12 V DC | 500 mA | 6 W | 1 |
| A504RW | 9-18 V DC | 15 V DC | 400 mA | 6 W | 1 |
| A505RW | 9-18 V DC | 5 V DC|-5 V DC | 500 mA|500 mA | 5 W | 2 |
| A506RW | 9-18 V DC | 12 V DC|-12 V DC | 250 mA|250 mA | 6 W | 2 |
| A507RW | 9-18 V DC | 15 V DC|-15 V DC | 200 mA|200 mA | 6 W | 2 |
| A511RW | 18-36 V DC | 3,3 V DC | 1,2 A | 4 W | 1 |
| A512RW | 18-36 V DC | 5 V DC | 1000 mA | 5 W | 1 |
| A513RW | 18-36 V DC | 12 V DC | 500 mA | 6 W | 1 |
| A514RW | 18-36 V DC | 15 V DC | 400 mA | 6 W | 1 |
| A515RW | 18-36 V DC | 5 V DC|-5 V DC | 500 mA|500 mA | 5 W | 2 |
| A516RW | 18-36 V DC | 12 V DC|-12 V DC | 250 mA|250 mA | 6 W | 2 |
| A517RW | 18-36 V DC | 15 V DC|-15 V DC | 200 mA|200 mA | 6 W | 2 |
| A521RW | 36-72 V DC | 3,3 V DC | 1,2 A | 4 W | 1 |
| A522RW | 36-72 V DC | 5 V DC | 1000 mA | 5 W | 1 |
| A523RW | 36-72 V DC | 12 V DC | 500 mA | 6 W | 1 |
| A524RW | 36-72 V DC | 15 V DC | 400 mA | 6 W | 1 |
| A525RW | 36-72 V DC | 5 V DC|-5 V DC | 500 mA|500 mA | 5 W | 2 |
| A526RW | 36-72 V DC | 12 V DC|-12 V DC | 250 mA|250 mA | 6 W | 2 |
| A527RW | 36-72 V DC | 15 V DC|-15 V DC | 200 mA|200 mA | 6 W | 2 |
| A551RW | 4,5-7 V DC | 3,3 V DC | 1,2 A | 4 W | 1 |
| A552RW | 4,5-7 V DC | 5 V DC | 1000 mA | 5 W | 1 |
| A553RW | 4,5-7 V DC | 12 V DC | 500 mA | 6 W | 1 |
| A554RW | 4,5-7 V DC | 15 V DC | 400 mA | 6 W | 1 |
| A555RW | 4,5-7 V DC | 5 V DC|-5 V DC | 500 mA|500 mA | 5 W | 2 |
| A556RW | 4,5-7 V DC | 12 V DC|-12 V DC | 250 mA|250 mA | 6 W | 2 |
| A557RW | 4,5-7 V DC | 15 V DC|-15 V DC | 200 mA|200 mA | 6 W | 2 |
