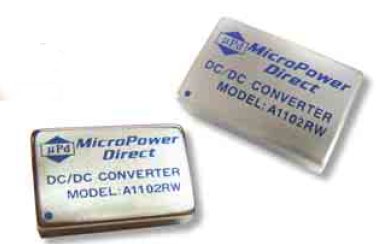

- Artikel-Nr.: A1102RW
- Ausgangsleistung: 10 W
- Eingangssspannung: 9-18 V DC
- Ausgangsspannung: 3,3 V DC
- Ausgangsstrom: 3000 mA
- Ausgänge: 1
📓 Datenblatt
📓 Line Card
Serie | A1100RW |
Ausgangsleistung | 10 W |
Eingangsspannung | 9-18 V DC |
Ausgangsspannung | 3,3 V DC |
Ausgangsstrom | 3000 mA |
Ausgänge | 1 |
Ein-/Ausgangsisolation | 1500 V DC |
MTBF≥ | 1 Mh |
Typ | Quelle |
Bauform | DIP |
Eingang | DC |
Kategorie | DC/DC |
Beschreibung | • Eingangsbereich 2:1 • Wirkungsgrad bis 88% |
Eingangsbereich | 2:1 |
Arbeitstemperatur | -40 °C bis +60 °C |
Bauform Detail | DIP-24 |
Anwendung | Industrie / Handel |
Regelung | Geregelt |
SubKategorie | DC-DC Wandler|OEM Stromversorgung|DC/DC-Wandler|DC/DC-Konverter |

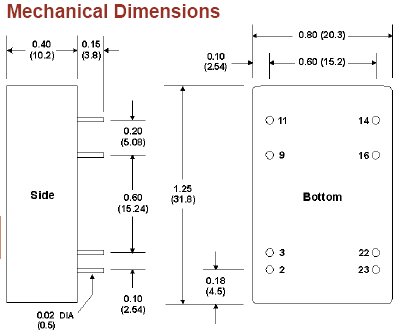

Abmessungen Länge | 31,8 mm |
Abmessungen Breite | 20,3 mm |
Abmessungen Höhe | 10,2 mm |
Schaltfrequenz typ. | 40 kHz |
Wirkungsgrad ≥ | 82 % |
Serie | Eingangsspannung | Ausgangsspannung | Ausgangsstrom | Ausgangsleistung | Ausgänge |
---|---|---|---|---|---|
A1100RW | 9-72 V DC | -15-15 V DC | 333-3000 mA | 10 W | 1-2 |
18-36; 36-72; 9-18 | -15; -12; 2.5; 3.3; 5; 12; 15 | 333; 416; 666; 833; 2000; 3000 | 10 | 1; 2 |
Modell | Eingangsspannung | Ausgangsspannung | Ausgangsstrom | Ausgangsleistung | Ausgänge |
---|---|---|---|---|---|
A1102RW | 9-18 V DC | 3,3 V DC | 3 A | 10 W | 1 |
A1103RW | 9-18 V DC | 5 V DC | 2 A | 10 W | 1 |
A1104RW | 9-18 V DC | 12 V DC | 833 mA | 10 W | 1 |
A1105RW | 9-18 V DC | 15 V DC | 666 mA | 10 W | 1 |
A1106RW | 9-18 V DC | 12 V DC|-12 V DC | 416 mA|416 mA | 10 W | 2 |
A1107RW | 9-18 V DC | 15 V DC|-15 V DC | 333 mA|333 mA | 10 W | 2 |
A1111RW | 18-36 V DC | 2,5 V DC | 3 A | 10 W | 1 |
A1112RW | 18-36 V DC | 3,3 V DC | 3 A | 10 W | 1 |
A1113RW | 18-36 V DC | 5 V DC | 2 A | 10 W | 1 |
A1114RW | 18-36 V DC | 12 V DC | 833 mA | 10 W | 1 |
A1115RW | 18-36 V DC | 15 V DC | 666 mA | 10 W | 1 |
A1116RW | 18-36 V DC | 12 V DC|-12 V DC | 416 mA|416 mA | 10 W | 2 |
A1117RW | 18-36 V DC | 15 V DC|-15 V DC | 333 mA|333 mA | 10 W | 2 |
A1121RW | 36-72 V DC | 2,5 V DC | 3 A | 10 W | 1 |
A1122RW | 36-72 V DC | 3,3 V DC | 3 A | 10 W | 1 |
A1123RW | 36-72 V DC | 5 V DC | 2 A | 10 W | 1 |
A1124RW | 36-72 V DC | 12 V DC | 833 mA | 10 W | 1 |
A1125RW | 36-72 V DC | 15 V DC | 666 mA | 10 W | 1 |
A1126RW | 36-72 V DC | 12 V DC|-12 V DC | 416 mA|416 mA | 10 W | 2 |
A1127RW | 36-72 V DC | 15 V DC|-15 V DC | 333 mA|333 mA | 10 W | 2 |
9-18 V DC
