SR7815-05W(L) | DC/DC | Ein: 6,5-18 V DC | Aus: 5 V DC | MicroPower Direct
3-15 Watt geregelter DC-DC Wandler mit Einfachausgang für die Printmontage
- Artikel-Nr.: SR7815-05W(L)
- Ausgangsleistung : 5 W
- Eingangssspannung : 6,5-18 V DC
- Ausgangsspannung : 5 V DC
- Ausgangsstrom : 1000 mA
- Ausgänge : 1
- IsolationEin-/Aus : Keine
| Serie | SR7815 |
| Ausgangsleistung | 5 W |
| Eingangsspannung | 6,5-18 V DC |
| Ausgangsspannung | 5 V DC |
| Ausgangsstrom | 1000 mA |
| Ausgänge | 1 |
| Ein-/Ausgangsisolation | Keine |
| Typ | Quelle |
| Bauform | SIP |
| Eingang | DC |
| Kategorie | DC/DC |
| Beschreibung | • Große Eingangsspannungsbereich • Typ. Anwendungen: Isolation von digitalen Schnittstellen |
| Schutzmechanismen | Kurzschlußfest |
| Eingangsbereich | 5:1|3:1|2:1 |
| Arbeitstemperatur | 40 °C bis +85 °C ohne derating|-40 °C bis +85 °C, ohne Derating |
| Bauform Detail | SIP-3 |
| Regelung | Geregelt |
| SubKategorie | DC-DC Wandler|OEM Stromversorgung|DC/DC-Wandler|DC/DC-Konverter |

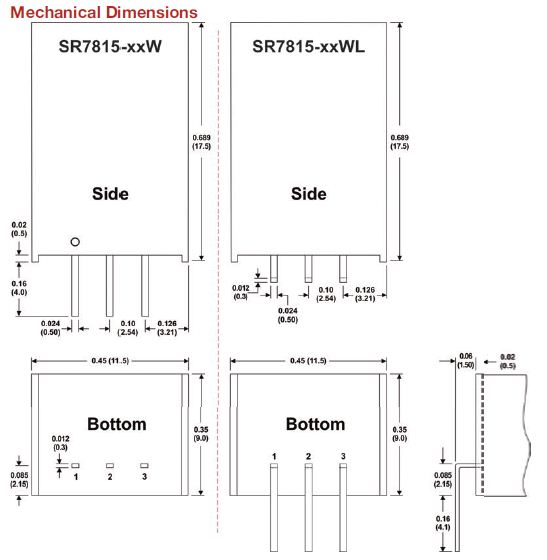

| Abmessungen Länge | 11,5 mm |
| Abmessungen Breite | 9 mm |
| Abmessungen Höhe | 17,9 mm |
| Schaltfrequenz typ. | 34 kHz |
| Wirkungsgrad ≥ | 93 % |
Produktinformationen "SR7815-05W(L) | DC/DC | Ein: 6,5-18 V DC | Aus: 5 V DC | MicroPower Direct"
| Serie | Eingangsspannung | Ausgangsspannung | Ausgangsstrom | Ausgangsleistung | Ausgänge |
|---|---|---|---|---|---|
| SR7815 | 4,75-18 V DC | 1,2-6,5 V DC | 1 A | 1-6 W | 1 |
| 4,75-18; 6,5-18; 8-18 | 1.2; 1.8; 2.5; 3.3; 5; 6.5 | 1 | 1; 2; 3; 5; 6 | 1 |
| Modell | Eingangsspannung | Ausgangsspannung | Ausgangsstrom | Ausgangsleistung | Ausgänge |
|---|---|---|---|---|---|
| SR7815-012W(L) | 4,75-18 V DC | 1,2 V DC | 1 A | 1 W | 1 |
| SR7815-018W(L) | 4,75-18 V DC | 1,8 V DC | 1 A | 1 W | 1 |
| SR7815-02W(L) | 4,75-18 V DC | 2,5 V DC | 1 A | 2 W | 1 |
| SR7815-03W(L) | 4,75-18 V DC | 3,3 V DC | 1 A | 3 W | 1 |
| SR7815-05W(L) | 6,5-18 V DC | 5 V DC | 1 A | 5 W | 1 |
| SR7815-06W(L) | 8-18 V DC | 6,5 V DC | 1 A | 6 W | 1 |
