MIG120-24(N) | | MicroPower Direct
IGBT Treiber DC/DC-Wandler mit asymmetrischem Ausgang für die Printmontage, hohe Isolation
- Artikel-Nr.: MIG120-24(N)
- Ausgangsleistung : 2,2 W
- Eingangssspannung : 24 V DC
- Ausgangsspannung : 15 V DC|-9 V DC
- Ausgangsstrom : 67 mA DC|-111 mA DC
- Ausgänge : 2
- IsolationEin-/Aus : 5000 V AC
| Serie | MIG120 |
| Ausgangsleistung | 2,2 W |
| Eingangsspannung | 24 V DC |
| Ausgangsspannung | 15 V DC|-9 V DC |
| Ausgangsstrom | 67 mA DC|-111 mA DC |
| Ausgänge | 2 |
| Restwelligkeit | 150 mVpp |
| Ein-/Ausgangsisolation | 5000 V AC |
| MTBF≥ | 2,4 Mh |
| MTBF Modell | MIL HDBK 217F, 25°C, Gnd Benign |
| Max. Kapazitive Last | ±330 µF |
| Typ | Quelle |
| Bauform | SIP |
| Eingang | DC |
| Ausgang | DC |
| Kategorie | DC/DC |

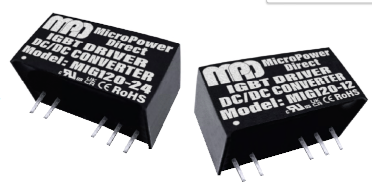

| Bild | MPD/IGBT_Treiber_Micropowerdirect_MIG120.png |
| Beschreibung | • Verstärkte Isolierung • asymetrische Ausgänge • Ideal für IGD962 Treiber • geringe Isolationskapazität max. 10 pF (60 kHz) |
| Hersteller | MicroPower Direct |
| Technologie | Getaktet |
| Schutzmechanismen | Dauerkurzschluss|Überspannung |
| Eingangsbereich | 1:1 |
| Arbeitstemperatur | -40 °C bis +90 (+95) °C |
| Bauform Detail | SIP-7 |
| Regelung | geregelt |
| Spezielle Zulassungen | EN 62368, UL/cUL 62368-1 (UL zertifiziert)|EMV abgestrahlt & geleitet EN 55032 Class B|ESD EN 61000-4-2 Criteria A|±6 kV Kontakt, ±15 kV Luft |
| Kühlung | Konvektion |
| SubKategorie | DC-DC Wandler|OEM Stromversorgung|IGB-Treiber |
| Abmessungen Länge | 19,5 mm |
| Abmessungen Breite | 9,8 mm |
| Abmessungen Höhe | 12,5 mm |
| Anwendung | Industrie / Handel|IGB-Treiber |
Produktinformationen "MIG120-24(N) | | MicroPower Direct"
| Serie | Eingangsspannung | Ausgangsspannung | Ausgangsstrom | Ausgangsleistung | Ausgänge |
|---|---|---|---|---|---|
| MIG120 | 12-24 V DC | -9-15 V DC | -111-67 mA DC | 2,2 W | 2 |
| 12; 15; 24 | -9; 15 | -111; 67 | 2.2 | 2 |
| Modell | Eingangsspannung | Ausgangsspannung | Ausgangsstrom | Ausgangsleistung | Ausgänge |
|---|---|---|---|---|---|
| MIG120-05(N) | 15 V DC | 15 V DC|-9 V DC | 67 mA DC|-111 mA DC | 2,2 W | 2 |
| MIG120-12(N) | 12 V DC | 15 V DC|-9 V DC | 67 mA DC|-111 mA DC | 2,2 W | 2 |
| MIG120-15(N) | 15 V DC | 15 V DC|-9 V DC | 67 mA DC|-111 mA DC | 2,2 W | 2 |
| MIG120-24(N) | 24 V DC | 15 V DC|-9 V DC | 67 mA DC|-111 mA DC | 2,2 W | 2 |
