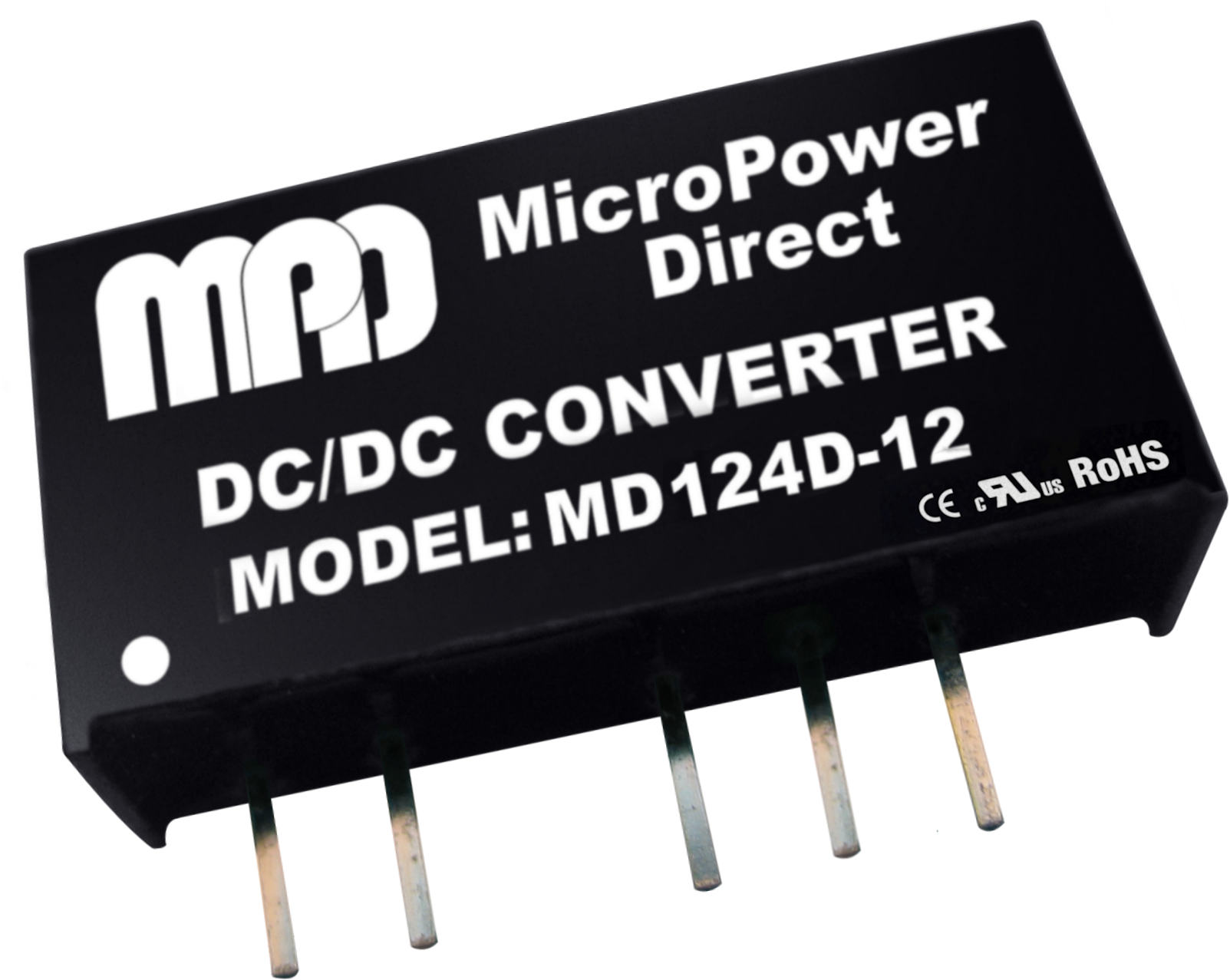

MD124D-12xx | DC/DC | Ein: 24 V DC | Aus: -12 V DC|12 V DC | MicroPower Direct
1 Watt ungeregelter DC-DC Wandler mit Einfach- oder Zweifachausgang für die Printmontage|1 Watt geregelter DC-DC Wandler mit Einfach- oder Zweifachausgang für die Printmontage
- Artikel-Nr.: MD124D-12xx
- Ausgangsleistung: 1 W
- Eingangssspannung: 24 V DC
- Ausgangsspannung: -12 V DC|12 V DC
- Ausgangsstrom: 42 mA|42 mA
- Ausgänge: 2
- IsolationEin-/Aus: 1000 V DC
📓 Datenblatt
📓 Line Card
| Serie | MD100x-xx |
| Ausgangsleistung | 1 W |
| Eingangsspannung | 24 V DC |
| Ausgangsspannung | -12 V DC|12 V DC |
| Ausgangsstrom | 42 mA|42 mA |
| Ausgänge | 2 |
| Ein-/Ausgangsisolation | 1000 V DC |
| MTBF≥ | 1,21 Mh |
| Typ | Quelle |
| Bauform | SIP |
| Eingang | DC |
| Kategorie | DC/DC |
| Beschreibung | • Temperaturbereich 40 °C bis +85 °C • Wirkungsgrad bis 86% • Spezielle Zulassungen EN 55022 • Temperaturbereich ?40 °C bis +85 °C |
| Eingangsbereich | 1:1 |
| Arbeitstemperatur | -40 °C bis +80 °C|-40 °C bis +85 °C |
| Bauform Detail | SIP-7 |
| Regelung | Geregelt |
| Spezielle Zulassungen | EN 55022 |
| SubKategorie | DC-DC Wandler|OEM Stromversorgung |
| Abmessungen Länge | 19,5 mm |
| Abmessungen Breite | 6,0 mm|6 mm |
| Abmessungen Höhe | 10,0 mm|10 mm |
| Schaltfrequenz typ. | 8 kHz|80 kHz |
| Wirkungsgrad ≥ | 80 % |
Produktinformationen "MD124D-12xx | DC/DC | Ein: 24 V DC | Aus: -12 V DC|12 V DC | MicroPower Direct"
| Serie | Eingangsspannung | Ausgangsspannung | Ausgangsstrom | Ausgangsleistung | Ausgänge |
|---|---|---|---|---|---|
| MD100x-xx | 3,3-48 V DC | -24-24 V DC | 21-303 mA | 1 W | 1-2 |
| 3.3; 5; 12; 15; 24; 48 | -24; -18; -15; -12; -9; -7.2; -5; -3.3; 3.3; 5; 7.2; 9; 12; 15; 18; 24 | 21; 28; 33; 42; 56; 67; 69; 83; 100; 111; 139; 152; 200; 303 | 1 | 1; 2 |
| Modell | Eingangsspannung | Ausgangsspannung | Ausgangsstrom | Ausgangsleistung | Ausgänge |
|---|---|---|---|---|---|
| MD103D-03xx | 3,3 V DC | -3,3 V DC|3,3 V DC | 152 mA|152 mA | 1 W | 2 |
| MD103D-05xx | 3,3 V DC | -5 V DC|5 V DC | 100 mA|100 mA | 1 W | 2 |
| MD103D-07xx | 3,3 V DC | -7,2 V DC|7,2 V DC | 69 mA|69 mA | 1 W | 2 |
| MD103D-09xx | 3,3 V DC | -9 V DC|9 V DC | 56 mA|56 mA | 1 W | 2 |
| MD103D-12xx | 3,3 V DC | -12 V DC|12 V DC | 42 mA|42 mA | 1 W | 2 |
| MD103D-15xx | 3,3 V DC | -15 V DC|15 V DC | 33 mA|33 mA | 1 W | 2 |
| MD103D-18xx | 3,3 V DC | -18 V DC|18 V DC | 28 mA|28 mA | 1 W | 2 |
| MD103D-24xx | 3,3 V DC | -24 V DC|24 V DC | 21 mA|21 mA | 1 W | 2 |
| MD103S-03xx | 3,3 V DC | 3,3 V DC | 303 mA | 1 W | 1 |
| MD103S-05xx | 3,3 V DC | 5 V DC | 200 mA | 1 W | 1 |
| MD103S-12xx | 3,3 V DC | 12 V DC | 83 mA | 1 W | 1 |
| MD103S-15xx | 3,3 V DC | 15 V DC | 67 mA | 1 W | 1 |
| MD103S-18xx | 3,3 V DC | 18 V DC | 56 mA | 1 W | 1 |
| MD103S-24xx | 3,3 V DC | 24 V DC | 42 mA | 1 W | 1 |
| MD105D-03xx | 5 V DC | -3,3 V DC|3,3 V DC | 152 mA|152 mA | 1 W | 2 |
| MD105D-05xx | 5 V DC | -5 V DC|5 V DC | 100 mA|100 mA | 1 W | 2 |
| MD105D-07xx | 5 V DC | -7,2 V DC|7,2 V DC | 69 mA|69 mA | 1 W | 2 |
| MD105D-09xx | 5 V DC | -9 V DC|9 V DC | 56 mA|56 mA | 1 W | 2 |
| MD105D-12xx | 5 V DC | -12 V DC|12 V DC | 42 mA|42 mA | 1 W | 2 |
| MD105D-15xx | 5 V DC | -15 V DC|15 V DC | 33 mA|33 mA | 1 W | 2 |
| MD105D-18xx | 5 V DC | -18 V DC|18 V DC | 28 mA|28 mA | 1 W | 2 |
| MD105D-24xx | 5 V DC | -24 V DC|24 V DC | 21 mA|21 mA | 1 W | 2 |
| MD105S-03xx | 5 V DC | 3,3 V DC | 303 mA | 1 W | 1 |
| MD105S-05xx | 5 V DC | 5 V DC | 200 mA | 1 W | 1 |
| MD105S-07xx | 5 V DC | 7,2 V DC | 139 mA | 1 W | 1 |
| MD105S-09xx | 5 V DC | 9 V DC | 111 mA | 1 W | 1 |
| MD105S-12xx | 5 V DC | 12 V DC | 83 mA | 1 W | 1 |
| MD105S-15xx | 5 V DC | 15 V DC | 67 mA | 1 W | 1 |
| MD105S-18xx | 5 V DC | 18 V DC | 56 mA | 1 W | 1 |
| MD105S-24xx | 5 V DC | 24 V DC | 42 mA | 1 W | 1 |
| MD112D-03xx | 12 V DC | -3,3 V DC|3,3 V DC | 152 mA|152 mA | 1 W | 2 |
| MD112D-05xx | 12 V DC | -5 V DC|5 V DC | 100 mA|100 mA | 1 W | 2 |
| MD112D-07xx | 12 V DC | -7,2 V DC|7,2 V DC | 69 mA|69 mA | 1 W | 2 |
| MD112D-09xx | 12 V DC | -9 V DC|9 V DC | 56 mA|56 mA | 1 W | 2 |
| MD112D-12xx | 12 V DC | -12 V DC|12 V DC | 42 mA|42 mA | 1 W | 2 |
| MD112D-15xx | 12 V DC | -15 V DC|15 V DC | 33 mA|33 mA | 1 W | 2 |
| MD112D-18xx | 12 V DC | -18 V DC|18 V DC | 28 mA|28 mA | 1 W | 2 |
| MD112D-24xx | 12 V DC | -24 V DC|24 V DC | 21 mA|21 mA | 1 W | 2 |
| MD112S-03xx | 12 V DC | 3,3 V DC | 303 mA | 1 W | 1 |
| MD112S-05xx | 12 V DC | 5 V DC | 200 mA | 1 W | 1 |
| MD112S-07xx | 12 V DC | 7,2 V DC | 139 mA | 1 W | 1 |
| MD112S-09xx | 12 V DC | 9 V DC | 111 mA | 1 W | 1 |
| MD112S-12xx | 12 V DC | 12 V DC | 83 mA | 1 W | 1 |
| MD112S-15xx | 12 V DC | 15 V DC | 67 mA | 1 W | 1 |
| MD112S-18xx | 12 V DC | 18 V DC | 56 mA | 1 W | 1 |
| MD112S-24xx | 12 V DC | 24 V DC | 42 mA | 1 W | 1 |
| MD115D-03xx | 15 V DC | -3,3 V DC|3,3 V DC | 152 mA|152 mA | 1 W | 2 |
| MD115D-05xx | 15 V DC | -5 V DC|5 V DC | 100 mA|100 mA | 1 W | 2 |
| MD115D-07xx | 15 V DC | -7,2 V DC|7,2 V DC | 69 mA|69 mA | 1 W | 2 |
| MD115D-09xx | 15 V DC | -9 V DC|9 V DC | 56 mA|56 mA | 1 W | 2 |
| MD115D-12xx | 15 V DC | -12 V DC|12 V DC | 42 mA|42 mA | 1 W | 2 |
| MD115D-15xx | 15 V DC | -15 V DC|15 V DC | 33 mA|33 mA | 1 W | 2 |
| MD115D-18xx | 15 V DC | -18 V DC|18 V DC | 28 mA|28 mA | 1 W | 2 |
| MD115D-24xx | 15 V DC | -24 V DC|24 V DC | 21 mA|21 mA | 1 W | 2 |
| MD115S-03xx | 15 V DC | 3,3 V DC | 303 mA | 1 W | 1 |
| MD115S-05xx | 15 V DC | 5 V DC | 200 mA | 1 W | 1 |
| MD115S-07xx | 15 V DC | 7,2 V DC | 139 mA | 1 W | 1 |
| MD115S-09xx | 15 V DC | 9 V DC | 111 mA | 1 W | 1 |
| MD115S-12xx | 15 V DC | 12 V DC | 83 mA | 1 W | 1 |
| MD115S-15xx | 15 V DC | 15 V DC | 67 mA | 1 W | 1 |
| MD115S-18xx | 15 V DC | 18 V DC | 56 mA | 1 W | 1 |
| MD115S-24xx | 15 V DC | 24 V DC | 42 mA | 1 W | 1 |
| MD124D-03xx | 24 V DC | -3,3 V DC|3,3 V DC | 152 mA|152 mA | 1 W | 2 |
| MD124D-05xx | 24 V DC | -5 V DC|5 V DC | 100 mA|100 mA | 1 W | 2 |
| MD124D-07xx | 24 V DC | -7,2 V DC|7,2 V DC | 69 mA|69 mA | 1 W | 2 |
| MD124D-12xx | 24 V DC | -12 V DC|12 V DC | 42 mA|42 mA | 1 W | 2 |
| MD124D-15xx | 24 V DC | -15 V DC|15 V DC | 33 mA|33 mA | 1 W | 2 |
| MD124D-18xx | 24 V DC | -18 V DC|18 V DC | 28 mA|28 mA | 1 W | 2 |
| MD124D-24xx | 24 V DC | -24 V DC|24 V DC | 21 mA|21 mA | 1 W | 2 |
| MD124S-03xx | 24 V DC | 3,3 V DC | 303 mA | 1 W | 1 |
| MD124S-05xx | 24 V DC | 5 V DC | 200 mA | 1 W | 1 |
| MD124S-07xx | 24 V DC | 7,2 V DC | 139 mA | 1 W | 1 |
| MD124S-09xx | 24 V DC | 9 V DC | 111 mA | 1 W | 1 |
| MD124S-12xx | 24 V DC | 12 V DC | 83 mA | 1 W | 1 |
| MD124S-15xx | 15 V DC | 15 V DC | 67 mA | 1 W | 1 |
| MD124S-18xx | 24 V DC | 18 V DC | 56 mA | 1 W | 1 |
| MD124S-24xx | 24 V DC | 24 V DC | 42 mA | 1 W | 1 |
| MD148D-03xx | 48 V DC | -3,3 V DC|3,3 V DC | 152 mA|152 mA | 1 W | 2 |
| MD148D-05xx | 48 V DC | -5 V DC|5 V DC | 100 mA|100 mA | 1 W | 2 |
| MD148D-07xx | 48 V DC | -7,2 V DC|7,2 V DC | 69 mA|69 mA | 1 W | 2 |
| MD148D-09xx | 48 V DC | -9 V DC|9 V DC | 56 mA|56 mA | 1 W | 2 |
| MD148D-12xx | 48 V DC | -12 V DC|12 V DC | 42 mA|42 mA | 1 W | 2 |
| MD148D-15xx | 48 V DC | -15 V DC|15 V DC | 33 mA|33 mA | 1 W | 2 |
| MD148D-18xx | 48 V DC | -18 V DC|18 V DC | 28 mA|28 mA | 1 W | 2 |
| MD148D-24xx | 48 V DC | -24 V DC|24 V DC | 21 mA|21 mA | 1 W | 2 |
| MD148S-03xx | 48 V DC | 3,3 V DC | 303 mA | 1 W | 1 |
| MD148S-05xx | 48 V DC | 5 V DC | 200 mA | 1 W | 1 |
| MD148S-07xx | 48 V DC | 7,2 V DC | 139 mA | 1 W | 1 |
| MD148S-09xx | 48 V DC | 9 V DC | 111 mA | 1 W | 1 |
| MD148S-12xx | 48 V DC | 12 V DC | 83 mA | 1 W | 1 |
| MD148S-15xx | 48 V DC | 15 V DC | 67 mA | 1 W | 1 |
| MD148S-18xx | 48 V DC | 18 V DC | 56 mA | 1 W | 1 |
| MD148S-24xx | 48 V DC | 24 V DC | 42 mA | 1 W | 1 |
