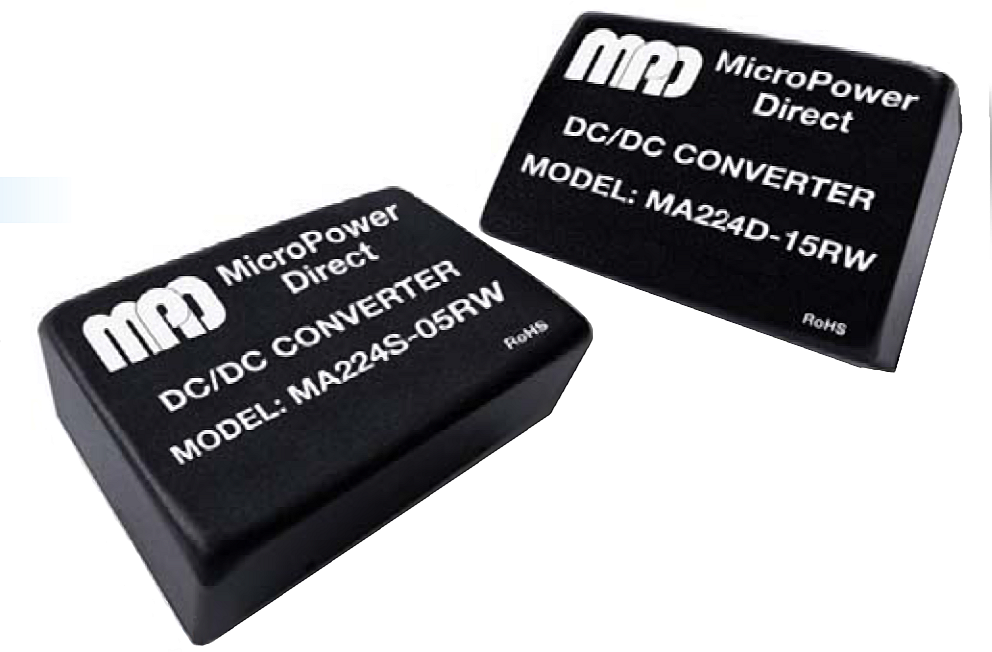

MA224S-12RW-xx | DC/DC | Ein: 24 V DC | Aus: 12 V DC | MicroPower Direct
2 Watt geregelgter DC-DC Wandler mit Einfach- oder Zweifachausgang
- Artikel-Nr.: MA224S-12RW-xx
- Ausgangsleistung : 2 W
- Eingangssspannung : 24 V DC
- Ausgangsspannung : 12 V DC
- Ausgangsstrom : 167 mA
- Ausgänge : 1
- IsolationEin-/Aus : 1500 V DC
| Serie | MA200RW |
| Ausgangsleistung | 2 W |
| Eingangsspannung | 24 V DC |
| Ausgangsspannung | 12 V DC |
| Ausgangsstrom | 167 mA |
| Ausgänge | 1 |
| Ein-/Ausgangsisolation | 1500 V DC |
| MTBF≥ | 1,0 Mh |
| Typ | Quelle |
| Bauform | DIP |
| Eingang | DC |
| Kategorie | DC/DC |
| Beschreibung | • Metallgehäuse optional • Pin-Out verfügbar |
| Produktalternative | Hoch effizenter DC-DC Wandler im kompaktem DIP Gehäuse |
| Eingangsbereich | 1:1 |
| Arbeitstemperatur | -40 °C bis +80 °C|-40 °C bis +85 °C |
| Bauform Detail | DIP-24 |
| Regelung | Geregelt |
| Abmessungen Länge | 31,75 mm |
| Abmessungen Breite | 20,32 mm |
| Abmessungen Höhe | 10,16 mm |
| Schaltfrequenz typ. | 400 kHz |
| Wirkungsgrad ≥ | 79 % |
Produktinformationen "MA224S-12RW-xx | DC/DC | Ein: 24 V DC | Aus: 12 V DC | MicroPower Direct"
| Serie | Eingangsspannung | Ausgangsspannung | Ausgangsstrom | Ausgangsleistung | Ausgänge |
|---|---|---|---|---|---|
| MA200RW | 5-48 V DC | -24-24 V DC | 31-400 mA | 1,5-2 W | 1-2 |
| 5; 12; 24; 48 | -24; -15; -12; -9; -5; 5; 9; 12; 15; 24 | 31; 50; 62; 83; 133; 150; 167; 200; 400 | 1.5; 2 | 1; 2 |
| Modell | Eingangsspannung | Ausgangsspannung | Ausgangsstrom | Ausgangsleistung | Ausgänge |
|---|---|---|---|---|---|
| MA205D-05RW-xx | 5 V DC | 5 V DC|-5 V DC | 150 mA|150 mA | 2 W | 2 |
| MA205D-09RW-xx | 5 V DC | 9 V DC|-9 V DC | 83 mA|83 mA | 2 W | 2 |
| MA205D-12RW-xx | 5 V DC | 12 V DC|-12 V DC | 62 mA|62 mA | 2 W | 2 |
| MA205D-15RW-xx | 5 V DC | 15 V DC|-15 V DC | 50 mA|50 mA | 2 W | 2 |
| MA205D-24RW-xx | 5 V DC | 24 V DC|-24 V DC | 31 mA|31 mA | 2 W | 2 |
| MA205S-05RW-xx | 5 V DC | 5 V DC | 400 mA | 2 W | 1 |
| MA205S-09RW-xx | 5 V DC | 9 V DC | 200 mA | 2 W | 1 |
| MA205S-12RW-xx | 5 V DC | 12 V DC | 167 mA | 2 W | 1 |
| MA205S-15RW-xx | 5 V DC | 15 V DC | 133 mA | 2 W | 1 |
| MA205S-24RW-xx | 5 V DC | 24 V DC | 83 mA | 2 W | 1 |
| MA212D-09RW-xx | 12 V DC | 9 V DC|-9 V DC | 83 mA|83 mA | 2 W | 2 |
| MA212D-12RW-xx | 12 V DC | 12 V DC|-12 V DC | 62 mA|62 mA | 1,5 W | 2 |
| MA212D-15RW-xx | 12 V DC | 15 V DC|-15 V DC | 50 mA|50 mA | 2 W | 2 |
| MA212D-24RW-xx | 12 V DC | 24 V DC|-24 V DC | 31 mA|31 mA | 2 W | 2 |
| MA212S-09RW-xx | 12 V DC | 9 V DC | 200 mA | 2 W | 1 |
| MA212S-12RW-xx | 12 V DC | 12 V DC | 167 mA | 2 W | 1 |
| MA212S-15RW-xx | 12 V DC | 15 V DC | 133 mA | 2 W | 1 |
| MA212S-24RW-xx | 12 V DC | 24 V DC | 83 mA | 2 W | 1 |
| MA224D-09RW-xx | 24 V DC | 9 V DC|-9 V DC | 83 mA|83 mA | 2 W | 2 |
| MA224D-12RW-xx | 24 V DC | 12 V DC|-12 V DC | 62 mA|62 mA | 2 W | 2 |
| MA224D-15RW-xx | 24 V DC | 15 V DC|-15 V DC | 50 mA|50 mA | 2 W | 2 |
| MA224D-24RW-xx | 24 V DC | 24 V DC|-24 V DC | 31 mA|31 mA | 1,5 W | 2 |
| MA224S-09RW-xx | 24 V DC | 9 V DC | 200 mA | 2 W | 1 |
| MA224S-12RW-xx | 24 V DC | 12 V DC | 167 mA | 2 W | 1 |
| MA224S-15RW-xx | 24 V DC | 15 V DC | 133 mA | 2 W | 1 |
| MA224S-24RW-xx | 24 V DC | 24 V DC | 83 mA | 2 W | 1 |
| MA248D-09RW-xx | 48 V DC | 9 V DC|-9 V DC | 83 mA|83 mA | 2 W | 2 |
| MA248D-12RW-xx | 48 V DC | 12 V DC|-12 V DC | 62 mA|62 mA | 1,5 W | 2 |
| MA248D-15RW-xx | 48 V DC | 15 V DC|-15 V DC | 50 mA|50 mA | 2 W | 2 |
| MA248D-24RW-xx | 48 V DC | 24 V DC|-24 V DC | 31 mA|31 mA | 2 W | 2 |
| MA248S-09RW-xx | 48 V DC | 9 V DC | 200 mA | 2 W | 1 |
| MA248S-12RW-xx | 48 V DC | 12 V DC | 167 mA | 2 W | 1 |
| MA248S-15RW-xx | 48 V DC | 15 V DC | 133 mA | 2 W | 1 |
| MA248S-24RW-xx | 48 V DC | 24 V DC | 83 mA | 2 W | 1 |
