H123 | DC/DC | Ein: 24 V DC | Aus: 9 V DC | MicroPower Direct
1 Watt geregelter DC-DC Wandler mit Einfach- oder Zweifachausgang für die Printmontage
- Artikel-Nr.: H123
- Ausgangsleistung : 1 W
- Eingangssspannung : 24 V DC
- Ausgangsspannung : 9 V DC
- Ausgangsstrom : 100 mA
- Ausgänge : 1
- IsolationEin-/Aus : 1000 V DC
| Serie | H100 |
| Ausgangsleistung | 1 W |
| Eingangsspannung | 24 V DC |
| Ausgangsspannung | 9 V DC |
| Ausgangsstrom | 100 mA |
| Ausgänge | 1 |
| Ein-/Ausgangsisolation | 1000 V DC |
| MTBF≥ | 3,9 Mh |
| Typ | Quelle |
| Bauform | DIP |
| Eingang | DC |
| Kategorie | DC/DC |
| Beschreibung | • Wirkungsgrad bis 80% • Eingangsspannung 5 V (4,5 - 5,5 V), 12 V (10,8 - 13,2 V), 24 V (21,6 - 26,4 V) und 48 V (43,2 -52,8 V) |
| Eingangsbereich | 1:1 |
| Arbeitstemperatur | -40 °C bis +85 °C |
| Bauform Detail | DIP-8 |
| Regelung | Geregelt |
| SubKategorie | DC-DC Wandler|OEM Stromversorgung|DC/DC-Wandler|DC/DC-Konverter |

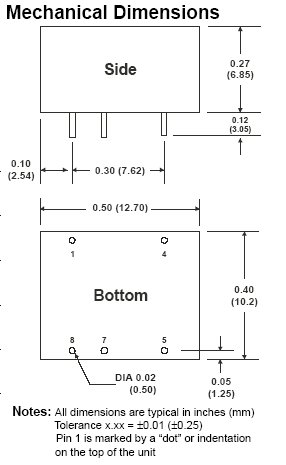

| Abmessungen Länge | 12,70 mm |
| Abmessungen Breite | 10,16 mm |
| Abmessungen Höhe | 6,85 mm |
| Schaltfrequenz typ. | 8 kHz |
| Wirkungsgrad ≥ | 76 % |
Produktinformationen "H123 | DC/DC | Ein: 24 V DC | Aus: 9 V DC | MicroPower Direct"
| Serie | Eingangsspannung | Ausgangsspannung | Ausgangsstrom | Ausgangsleistung | Ausgänge |
|---|---|---|---|---|---|
| H100 | 5-48 V DC | -15-15 V DC | 35-300 mA | 1 W | 1-2 |
| 5; 12; 24; 48 | -15; -12; -5; 3.3; 5; 9; 12; 15 | 35; 42; 100; 110; 200; 300 | 1 | 1; 2 |
| Modell | Eingangsspannung | Ausgangsspannung | Ausgangsstrom | Ausgangsleistung | Ausgänge |
|---|---|---|---|---|---|
| H101 | 5 V DC | 3,3 V DC | 300 mA | 1 W | 1 |
| H102 | 5 V DC | 5 V DC | 200 mA | 1 W | 1 |
| H103 | 5 V DC | 9 V DC | 110 mA | 1 W | 1 |
| H104 | 5 V DC | 12 V DC | 100 mA | 1 W | 1 |
| H105 | 5 V DC | 15 V DC | 100 mA | 1 W | 1 |
| H106 | 5 V DC | -5 V DC|5 V DC | 42 mA|42 mA | 1 W | 2 |
| H107 | 5 V DC | -12 V DC|12 V DC | 35 mA|35 mA | 1 W | 2 |
| H108 | 5 V DC | -15 V DC|15 V DC | 300 mA | 1 W | 2 |
| H111 | 12 V DC | 3,3 V DC | 200 mA | 1 W | 1 |
| H112 | 12 V DC | 5 V DC | 110 mA | 1 W | 1 |
| H113 | 12 V DC | 9 V DC | 100 mA | 1 W | 1 |
| H114 | 12 V DC | 12 V DC | 100 mA | 1 W | 1 |
| H115 | 12 V DC | 15 V DC | 42 mA | 1 W | 1 |
| H116 | 12 V DC | -5 V DC|5 V DC | 35 mA|35 mA | 1 W | 2 |
| H117 | 12 V DC | -12 V DC|12 V DC | 300 mA | 1 W | 2 |
| H118 | 12 V DC | -15 V DC|15 V DC | 200 mA | 1 W | 2 |
| H121 | 24 V DC | 3,3 V DC | 110 mA | 1 W | 1 |
| H122 | 24 V DC | 5 V DC | 100 mA | 1 W | 1 |
| H123 | 24 V DC | 9 V DC | 100 mA | 1 W | 1 |
| H124 | 24 V DC | 12 V DC | 42 mA | 1 W | 1 |
| H125 | 24 V DC | 15 V DC | 35 mA | 1 W | 1 |
| H126 | 24 V DC | -5 V DC|5 V DC | 300 mA | 1 W | 2 |
| H127 | 24 V DC | -12 V DC|12 V DC | 200 mA | 1 W | 2 |
| H128 | 24 V DC | -15 V DC|15 V DC | 110 mA | 1 W | 2 |
| H131 | 48 V DC | 3,3 V DC | 100 mA | 1 W | 1 |
| H132 | 48 V DC | 5 V DC | 100 mA | 1 W | 1 |
| H133 | 48 V DC | 9 V DC | 42 mA | 1 W | 1 |
| H134 | 48 V DC | 12 V DC | 35 mA | 1 W | 1 |
| H135 | 48 V DC | 15 V DC | 300 mA | 1 W | 1 |
| H136 | 48 V DC | -5 V DC|5 V DC | 200 mA | 1 W | 2 |
| H137 | 48 V DC | -12 V DC|12 V DC | 110 mA | 1 W | 2 |
| H138 | 48 V DC | -15 V DC|15 V DC | 100 mA | 1 W | 2 |
