G118 | DC/DC | Ein: 12 V DC | Aus: -12 V DC|12 V DC | MicroPower Direct
1 Watt geregelter DC-DC Wandler mit Einfach- oder Zweifachausgang für die Printmontage
- Artikel-Nr.: G118
- Ausgangsleistung: 1 W
- Eingangssspannung: 12 V DC
- Ausgangsspannung: -12 V DC|12 V DC
- Ausgangsstrom: 42 mA|42 mA
- Ausgänge: 2
- IsolationEin-/Aus: 1000 V DC
📓 Datenblatt
📓 Line Card
| Serie | G100 |
| Ausgangsleistung | 1 W |
| Eingangsspannung | 12 V DC |
| Ausgangsspannung | -12 V DC|12 V DC |
| Ausgangsstrom | 42 mA|42 mA |
| Ausgänge | 2 |
| Ein-/Ausgangsisolation | 1000 V DC |
| MTBF≥ | 3,9 Mh |
| Typ | Quelle |
| Bauform | DIP |
| Eingang | DC |
| Kategorie | DC/DC |
| Beschreibung | • Eingangsspannung 5 V (4,5 - 5,5 V), 12 V (10,8 - 13,2 V), 24 V (21,6 - 26,4 V) und 48 V (43,2 -52,8 V) • Wirkungsgrad bis 81% |
| Eingangsbereich | 1:1 |
| Arbeitstemperatur | -40 °C bis +85 °C |
| Bauform Detail | DIP-14 |
| Regelung | Geregelt |
| SubKategorie | DC-DC Wandler|OEM Stromversorgung|DC/DC-Wandler|DC/DC-Konverter |
| Abmessungen Kommentar | für die 5 V, 12 V und 24 V Eingangs-Modell|für die 48 V Eingangs-Modell|für die 5 V, 12 V und 24 V Eingangs-Modell|für die 48 V Eingangs-Modell|für die 5 V, 12 V und 24 V Eingangs-Modell|für die 48 V Eingangs-Modell |

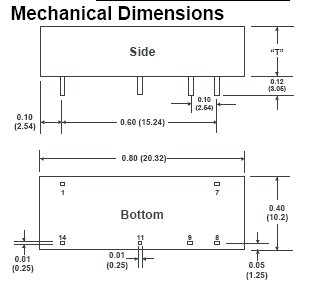

| Abmessungen Länge | 20,32 mm |
| Abmessungen Breite | 10,16 mm |
| Abmessungen Höhe | 6,85 mm|7,50 mm |
| Schaltfrequenz typ. | 10 kHz |
| Wirkungsgrad ≥ | 81 % |
Produktinformationen "G118 | DC/DC | Ein: 12 V DC | Aus: -12 V DC|12 V DC | MicroPower Direct"
| Serie | Eingangsspannung | Ausgangsspannung | Ausgangsstrom | Ausgangsleistung | Ausgänge |
|---|---|---|---|---|---|
| G100 | 5-48 V DC | -15-15 V DC | 34-303 mA | 1 W | 1-2 |
| 5; 12; 24; 48 | -15; -12; -9; -5; 3.3; 5; 9; 12; 15 | 34; 42; 56; 67; 84; 100; 110; 200; 303 | 1 | 1; 2 |
| Modell | Eingangsspannung | Ausgangsspannung | Ausgangsstrom | Ausgangsleistung | Ausgänge |
|---|---|---|---|---|---|
| G101 | 5 V DC | 3,3 V DC | 303 mA | 1 W | 1 |
| G102 | 5 V DC | 5 V DC | 200 mA | 1 W | 1 |
| G103 | 5 V DC | 9 V DC | 110 mA | 1 W | 1 |
| G104 | 5 V DC | 12 V DC | 84 mA | 1 W | 1 |
| G105 | 5 V DC | 15 V DC | 67 mA | 1 W | 1 |
| G106 | 5 V DC | -5 V DC|5 V DC | 100 mA|100 mA | 1 W | 2 |
| G107 | 5 V DC | -9 V DC|9 V DC | 56 mA|56 mA | 1 W | 2 |
| G108 | 5 V DC | -12 V DC|12 V DC | 42 mA|42 mA | 1 W | 2 |
| G109 | 5 V DC | -15 V DC|15 V DC | 34 mA|34 mA | 1 W | 2 |
| G111 | 12 V DC | 3,3 V DC | 303 mA | 1 W | 1 |
| G112 | 12 V DC | 5 V DC | 200 mA | 1 W | 1 |
| G113 | 12 V DC | 9 V DC | 110 mA | 1 W | 1 |
| G114 | 12 V DC | 12 V DC | 84 mA | 1 W | 1 |
| G115 | 12 V DC | 15 V DC | 67 mA | 1 W | 1 |
| G116 | 12 V DC | -5 V DC|5 V DC | 100 mA|100 mA | 1 W | 2 |
| G117 | 12 V DC | -9 V DC|9 V DC | 56 mA|56 mA | 1 W | 2 |
| G118 | 12 V DC | -12 V DC|12 V DC | 42 mA|42 mA | 1 W | 2 |
| G119 | 12 V DC | -15 V DC|15 V DC | 34 mA|34 mA | 1 W | 2 |
| G121 | 24 V DC | 3,3 V DC | 303 mA | 1 W | 1 |
| G122 | 24 V DC | 5 V DC | 200 mA | 1 W | 1 |
| G123 | 24 V DC | 9 V DC | 110 mA | 1 W | 1 |
| G124 | 24 V DC | 12 V DC | 84 mA | 1 W | 1 |
| G125 | 24 V DC | 15 V DC | 67 mA | 1 W | 1 |
| G126 | 24 V DC | -5 V DC|5 V DC | 100 mA|100 mA | 1 W | 2 |
| G127 | 24 V DC | -9 V DC|9 V DC | 56 mA|56 mA | 1 W | 2 |
| G128 | 24 V DC | -12 V DC|12 V DC | 42 mA|42 mA | 1 W | 2 |
| G129 | 24 V DC | -15 V DC|15 V DC | 34 mA|34 mA | 1 W | 2 |
| G131 | 48 V DC | 3,3 V DC | 303 mA | 1 W | 1 |
| G132 | 48 V DC | 5 V DC | 200 mA | 1 W | 1 |
| G133 | 48 V DC | 9 V DC | 110 mA | 1 W | 1 |
| G134 | 48 V DC | 12 V DC | 84 mA | 1 W | 1 |
| G135 | 48 V DC | 15 V DC | 67 mA | 1 W | 1 |
| G136 | 48 V DC | -5 V DC|5 V DC | 100 mA|100 mA | 1 W | 2 |
| G137 | 48 V DC | -9 V DC|9 V DC | 56 mA|56 mA | 1 W | 2 |
| G138 | 48 V DC | -12 V DC|12 V DC | 42 mA|42 mA | 1 W | 2 |
| G139 | 48 V DC | -15 V DC|15 V DC | 34 mA|34 mA | 1 W | 2 |
