D214 | DC/DC | Ein: 12 V DC | Aus: 15 V DC | MicroPower Direct
2 Watt ungeregelter DC-DC Wandler mit Einfach- oder Zweifachausgang für die Printmontage
- Artikel-Nr.: D214
- Ausgangsleistung : 2 W
- Eingangssspannung : 12 V DC
- Ausgangsspannung : 15 V DC
- Ausgangsstrom : 133 mA
- Ausgänge : 1
- IsolationEin-/Aus : 1000 V DC
| Serie | D200 |
| Ausgangsleistung | 2 W |
| Eingangsspannung | 12 V DC |
| Ausgangsspannung | 15 V DC |
| Ausgangsstrom | 133 mA |
| Ausgänge | 1 |
| Ein-/Ausgangsisolation | 1000 V DC |
| MTBF≥ | 3,6 Mh |
| Typ | Quelle |
| Bauform | SIP |
| Eingang | DC |
| Kategorie | DC/DC |
| Beschreibung | • Eingangsspannungen 5 V, 12 V oder 24 V jeweils +/-10% • Eingangs-Pi-Filter • Wirkungsgrad bis 83% |
| Eingangsbereich | 1:1 |
| Arbeitstemperatur | -40 °C bis +70 °C |
| Bauform Detail | SIP-7 |
| Regelung | Geregelt |
| SubKategorie | DC-DC Wandler|OEM Stromversorgung|DC/DC-Wandler|DC/DC-Konverter |

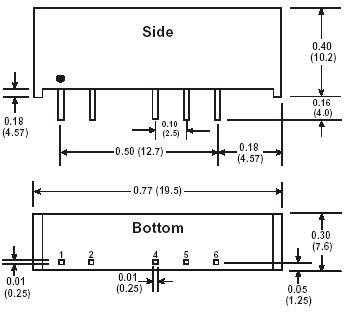

| Abmessungen Länge | 19,5 mm |
| Abmessungen Breite | 7,6 mm |
| Abmessungen Höhe | 10,2 mm |
| Schaltfrequenz typ. | 8 kHz |
| Wirkungsgrad ≥ | 83 % |
Produktinformationen "D214 | DC/DC | Ein: 12 V DC | Aus: 15 V DC | MicroPower Direct"
| Serie | Eingangsspannung | Ausgangsspannung | Ausgangsstrom | Ausgangsleistung | Ausgänge |
|---|---|---|---|---|---|
| D200 | 5-24 V DC | -15-15 V DC | 66-500 mA | 1,65-2 W | 1-2 |
| 5; 12; 24 | -15; -12; -5; 3.3; 5; 12; 15 | 66; 83; 133; 165; 200; 400; 500 | 1.65; 2 | 1; 2 |
| Modell | Eingangsspannung | Ausgangsspannung | Ausgangsstrom | Ausgangsleistung | Ausgänge |
|---|---|---|---|---|---|
| D201 | 5 V DC | 3,3 V DC | 500 mA | 1,65 W | 1 |
| D202 | 5 V DC | 5 V DC | 400 mA | 2 W | 1 |
| D203 | 5 V DC | 12 V DC | 165 mA | 2 W | 1 |
| D204 | 5 V DC | 15 V DC | 133 mA | 2 W | 1 |
| D205 | 5 V DC | 5 V DC|-5 V DC | 200 mA|200 mA | 2 W | 2 |
| D206 | 5 V DC | 12 V DC|-12 V DC | 83 mA|83 mA | 2 W | 2 |
| D207 | 5 V DC | 15 V DC|-15 V DC | 66 mA|66 mA | 2 W | 2 |
| D211 | 12 V DC | 3,3 V DC | 500 mA | 1,65 W | 1 |
| D212 | 12 V DC | 5 V DC | 400 mA | 2 W | 1 |
| D213 | 12 V DC | 12 V DC | 165 mA | 2 W | 1 |
| D214 | 12 V DC | 15 V DC | 133 mA | 2 W | 1 |
| D215 | 12 V DC | 5 V DC|-5 V DC | 200 mA|200 mA | 2 W | 2 |
| D216 | 12 V DC | 12 V DC|-12 V DC | 83 mA|83 mA | 2 W | 2 |
| D217 | 12 V DC | 15 V DC|-15 V DC | 66 mA|66 mA | 2 W | 2 |
| D221 | 24 V DC | 3,3 V DC | 500 mA | 1,65 W | 1 |
| D222 | 24 V DC | 5 V DC | 400 mA | 2 W | 1 |
| D223 | 24 V DC | 12 V DC | 165 mA | 2 W | 1 |
| D224 | 24 V DC | 15 V DC | 133 mA | 2 W | 1 |
| D225 | 24 V DC | 5 V DC|-5 V DC | 200 mA|200 mA | 2 W | 2 |
| D226 | 24 V DC | 12 V DC|-12 V DC | 83 mA|83 mA | 2 W | 2 |
| D227 | 24 V DC | 15 V DC|-15 V DC | 66 mA|66 mA | 2 W | 2 |
