D124I | DC/DC | Ein: 24 V DC | Aus: 12 V DC | MicroPower Direct
1 Watt ungeregelter DC-DC Wandler mit Einfach- oder Zweifachausgang für die Printmontage
- Artikel-Nr.: D124I
- Ausgangsleistung : 1 W
- Eingangssspannung : 24 V DC
- Ausgangsspannung : 12 V DC
- Ausgangsstrom : 84 mA
- Ausgänge : 1
- IsolationEin-/Aus : 3000 V DC
| Serie | D100I |
| Ausgangsleistung | 1 W |
| Eingangsspannung | 24 V DC |
| Ausgangsspannung | 12 V DC |
| Ausgangsstrom | 84 mA |
| Ausgänge | 1 |
| Ein-/Ausgangsisolation | 3000 V DC |
| MTBF≥ | 1,12 Mh |
| Typ | Quelle |
| Bauform | SIP |
| Eingang | DC |
| Kategorie | DC/DC |
| Beschreibung | • Eingangsspannung 5 V (4,5-5,5 V), 12 V (10,8-13,2 V), 24 V (21,6-26,4 V) oder 48 V (43,2-52,8 V) • Wirkungsgrad bis 80% • Typ. Anwendungen: Isolation von digitalen Schnittstellen |
| Eingangsbereich | 1:1 |
| Arbeitstemperatur | 40 °C bis +85 °C|-40 °C bis +85 °C |
| Bauform Detail | SIP-7 |
| Regelung | Geregelt |
| SubKategorie | DC-DC Wandler|OEM Stromversorgung|DC/DC-Wandler|DC/DC-Konverter |

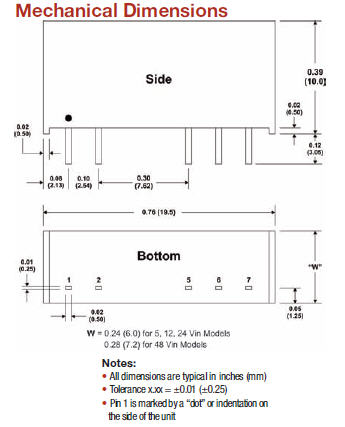

| Abmessungen Länge | 19,5 mm |
| Abmessungen Breite | 6/7,2 mm |
| Abmessungen Höhe | 10 mm |
| Schaltfrequenz typ. | 8 kHz |
| Wirkungsgrad ≥ | 78 % |
Produktinformationen "D124I | DC/DC | Ein: 24 V DC | Aus: 12 V DC | MicroPower Direct"
| Serie | Eingangsspannung | Ausgangsspannung | Ausgangsstrom | Ausgangsleistung | Ausgänge |
|---|---|---|---|---|---|
| D100I | 5-48 V DC | -15-15 V DC | 33,3-303 mA | 1 W | 1-2 |
| 5; 12; 24; 48 | -15; -12; -9; -5; 3.3; 5; 9; 12; 15 | 33.3; 34; 41.6; 42; 55.5; 56; 66.6; 67; 83.3; 84; 100; 110; 111; 200; 260; 303 | 1 | 1; 2 |
| Modell | Eingangsspannung | Ausgangsspannung | Ausgangsstrom | Ausgangsleistung | Ausgänge |
|---|---|---|---|---|---|
| D101I | 5 V DC | 3,3 V DC | 260 mA | 1 W | 1 |
| D102I | 5 V DC | 5 V DC | 200 mA | 1 W | 1 |
| D103I | 5 V DC | 9 V DC | 110 mA | 1 W | 1 |
| D104I | 5 V DC | 12 V DC | 84 mA | 1 W | 1 |
| D105I | 5 V DC | 15 V DC | 67 mA | 1 W | 1 |
| D106I | 5 V DC | 5 V DC|-5 V DC | 100 mA|100 mA | 1 W | 2 |
| D107I | 5 V DC | 9 V DC|-9 V DC | 56 mA|56 mA | 1 W | 2 |
| D108I | 5 V DC | 12 V DC|-12 V DC | 42 mA|42 mA | 1 W | 2 |
| D109I | 5 V DC | 15 V DC|-15 V DC | 34 mA|34 mA | 1 W | 2 |
| D111I | 12 V DC | 3,3 V DC | 260 mA | 1 W | 1 |
| D112I | 12 V DC | 5 V DC | 200 mA | 1 W | 1 |
| D113I | 12 V DC | 9 V DC | 110 mA | 1 W | 1 |
| D114I | 12 V DC | 12 V DC | 84 mA | 1 W | 1 |
| D115I | 12 V DC | 15 V DC | 67 mA | 1 W | 1 |
| D116I | 12 V DC | 5 V DC|-5 V DC | 100 mA|100 mA | 1 W | 2 |
| D117I | 12 V DC | 9 V DC|-9 V DC | 56 mA|56 mA | 1 W | 2 |
| D118I | 12 V DC | 12 V DC|-12 V DC | 42 mA|42 mA | 1 W | 2 |
| D119I | 12 V DC | 15 V DC|-15 V DC | 34 mA|34 mA | 1 W | 2 |
| D121I | 24 V DC | 3,3 V DC | 260 mA | 1 W | 1 |
| D122I | 24 V DC | 5 V DC | 200 mA | 1 W | 1 |
| D123I | 24 V DC | 9 V DC | 110 mA | 1 W | 1 |
| D124I | 24 V DC | 12 V DC | 84 mA | 1 W | 1 |
| D125I | 24 V DC | 15 V DC | 67 mA | 1 W | 1 |
| D126I | 24 V DC | 5 V DC|-5 V DC | 100 mA|100 mA | 1 W | 2 |
| D127I | 24 V DC | 9 V DC|-9 V DC | 56 mA|56 mA | 1 W | 2 |
| D128I | 24 V DC | 12 V DC|-12 V DC | 42 mA|42 mA | 1 W | 2 |
| D129I | 24 V DC | 15 V DC|-15 V DC | 34 mA|34 mA | 1 W | 2 |
| D131I | 48 V DC | 3,3 V DC | 303 mA | 1 W | 1 |
| D132I | 48 V DC | 5 V DC | 200 mA | 1 W | 1 |
| D133I | 48 V DC | 9 V DC | 111 mA | 1 W | 1 |
| D134I | 48 V DC | 12 V DC | 83,3 mA | 1 W | 1 |
| D135I | 48 V DC | 15 V DC | 66,6 mA | 1 W | 1 |
| D136I | 48 V DC | 5 V DC|-5 V DC | 100 mA|100 mA | 1 W | 2 |
| D137I | 48 V DC | 9 V DC|-9 V DC | 55,5 mA|55,5 mA | 1 W | 2 |
| D138I | 48 V DC | 12 V DC|-12 V DC | 41,6 mA|41,6 mA | 1 W | 2 |
| D139I | 48 V DC | 15 V DC|-15 V DC | 33,3 mA|33,3 mA | 1 W | 2 |
