A122HI | DC/DC | Ein: 15 V DC | Aus: 12 V DC | MicroPower Direct
1,5 Watt ungeregelter DC-DC Wandler mit Einfach- oder Zweifachausgang für die Printmontage
- Artikel-Nr.: A122HI
- Ausgangsleistung : 1,5 W
- Eingangssspannung : 15 V DC
- Ausgangsspannung : 12 V DC
- Ausgangsstrom : 125 mA
- Ausgänge : 1
- IsolationEin-/Aus : 8000 V DC
| Serie | A100HI |
| Ausgangsleistung | 1,5 W |
| Eingangsspannung | 15 V DC |
| Ausgangsspannung | 12 V DC |
| Ausgangsstrom | 125 mA |
| Ausgänge | 1 |
| Ein-/Ausgangsisolation | 8000 V DC |
| Typ | Quelle |
| Bauform | DIP |
| Eingang | DC |
| Kategorie | DC/DC |
| Beschreibung | • 2µA Ableitstrom • Eingangs-Pi-Filter • Eingangsspannungen 5 V, 12 V oder 15 V jeweils +/-10% • Typ. Anwendungen: Isolation von digitalen Schnittstellen |
| Schutzmechanismen | Dauerkurzschlussfest|Kurzschlußfest |
| Produktalternative | A300RW |
| Eingangsbereich | 1:1 |
| Arbeitstemperatur | 40 °C bis +85 °C ohne derating|-40 °C bis +85 °C, ohne Derating |
| Bauform Detail | DIP-24 |
| Regelung | Ungeregelt |
| SubKategorie | DC-DC Wandler|OEM Stromversorgung|DC/DC-Wandler|DC/DC-Konverter |

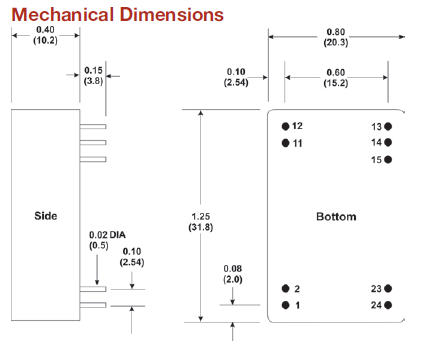

| Abmessungen Länge | 31,8 mm |
| Abmessungen Breite | 20,3 mm |
| Abmessungen Höhe | 10,2 mm |
| Schaltfrequenz typ. | 50-100 kHz|50-10 kHz |
| Wirkungsgrad ≥ | 75 % |
Produktinformationen "A122HI | DC/DC | Ein: 15 V DC | Aus: 12 V DC | MicroPower Direct"
| Serie | Eingangsspannung | Ausgangsspannung | Ausgangsstrom | Ausgangsleistung | Ausgänge |
|---|---|---|---|---|---|
| A100HI | 5-15 V DC | -15-15 V DC | 50-300 mA | 1,5 W | 1-2 |
| 5; 12; 15 | -15; -12; -5; 5; 12; 15 | 50; 63; 100; 125; 150; 300 | 1.5 | 1; 2 |
| Modell | Eingangsspannung | Ausgangsspannung | Ausgangsstrom | Ausgangsleistung | Ausgänge |
|---|---|---|---|---|---|
| A101HI | 5 V DC | 5 V DC | 300 mA | 1,5 W | 1 |
| A102HI | 5 V DC | 12 V DC | 125 mA | 1,5 W | 1 |
| A103HI | 5 V DC | 15 V DC | 100 mA | 1,5 W | 1 |
| A104HI | 5 V DC | -5 V DC|5 V DC | 150 mA|150 mA | 1,5 W | 2 |
| A105HI | 5 V DC | -12 V DC|12 V DC | 63 mA|63 mA | 1,5 W | 2 |
| A106HI | 5 V DC | -15 V DC|15 V DC | 50 mA|50 mA | 1,5 W | 2 |
| A111HI | 12 V DC | 5 V DC | 300 mA | 1,5 W | 1 |
| A112HI | 12 V DC | 12 V DC | 125 mA | 1,5 W | 1 |
| A113HI | 12 V DC | 15 V DC | 100 mA | 1,5 W | 1 |
| A114HI | 12 V DC | -5 V DC|5 V DC | 150 mA|150 mA | 1,5 W | 2 |
| A115HI | 12 V DC | -12 V DC|12 V DC | 63 mA|63 mA | 1,5 W | 2 |
| A116HI | 12 V DC | -15 V DC|15 V DC | 50 mA|50 mA | 1,5 W | 2 |
| A121HI | 15 V DC | 5 V DC | 300 mA | 1,5 W | 1 |
| A122HI | 15 V DC | 12 V DC | 125 mA | 1,5 W | 1 |
| A123HI | 15 V DC | 15 V DC | 100 mA | 1,5 W | 1 |
| A124HI | 15 V DC | -5 V DC|5 V DC | 150 mA|150 mA | 1,5 W | 2 |
| A125HI | 15 V DC | -12 V DC|12 V DC | 63 mA|63 mA | 1,5 W | 2 |
| A126HI | 15 V DC | -15 V DC|15 V DC | 50 mA|50 mA | 1,5 W | 2 |
