01-415V400V500A-A | AC/DC | Aus: 0-400 V DC | Powerstax
22 bis 200 kW (2 MW) geregelte AC-DC Stromversorgung im Schrank
- Artikel-Nr.: 01-415V400V500A-A
- Ausgangsleistung: 200 kW
- Eingangssspannung: 415 V AC
- Ausgangsspannung: 0-400 V DC
- Ausgangsstrom: 500 A DC
- Ausgänge: 1
- Phasen: 3
- Genauigkeit Vaus: 1 %
📓 Datenblatt
📓 Line Card
| Serie | Drake-TR |
| Ausgangsleistung | 200 kW |
| Eingangsspannung | 415 V AC |
| Ausgangsspannung | 0-400 V DC |
| Ausgangsstrom | 500 A DC |
| Ausgänge | 1 |
| Phasen | 3 |
| Genauigkeit Spannung | 1 % |
| Typ | Quelle |
| Bauform | Schrank |
| Eingang | AC |
| Kategorie | AC/DC |
| Schnittstellen | Analoganzeige (Strom & Spannung), optional Digitalanzeige|Optional: Fernüberwachung|Optional: Fernsteuerung (isoliert) 0-10V, 0-20mA oder 4-20mA |
| Beschreibung | • trimmnar 0-100% Spannung oder Strom • IP54 (außer Lüftereinlass), optional IP65 • wählbare Kabel-/Stromschienenzuführung |
| Technologie | Thyristor |
| Schutzmechanismen | Überlast (Thermisch)|Strombegrenzung (Thyristor)|Halbleitersicherung (Flink)|Überspannung (Eingang und Ausgang)|Notaus|Türschalter Schrank|Schütz für Eingang |
| Arbeitstemperatur | 30 °C |
| Bauform Detail | Gehäuse Typ B |
| Regelung | Geregelt |
| Spezielle Zulassungen | EMV: Netzeingangsfilter |
| Kühlung | Lüfter|Öl|Wasser |
| SubKategorie | AC-DC Netzteil|OEM Stromversorgung|Einbaunetzteil|AC/DC-Wandler|Gleichspannungsnetzteil |

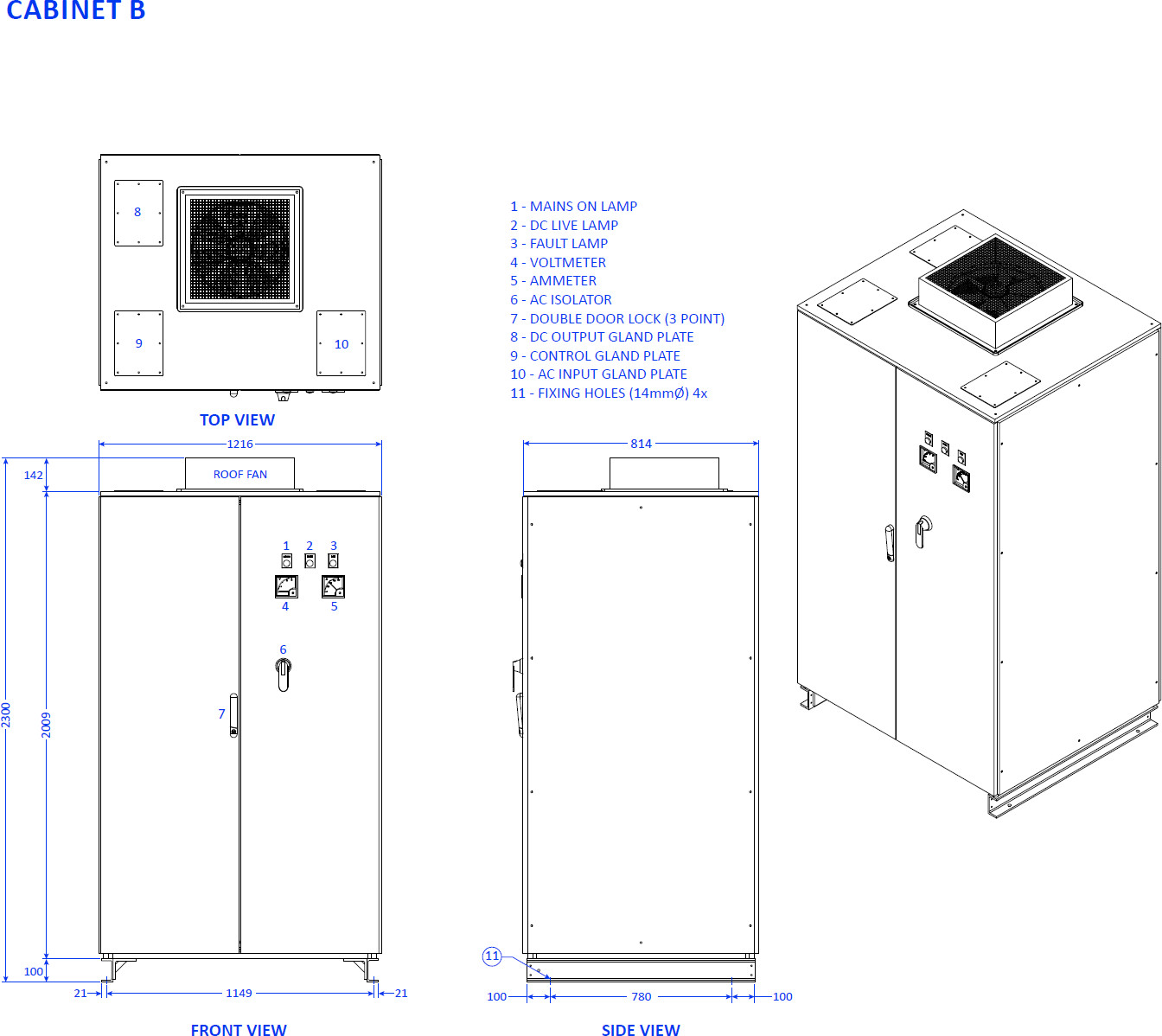

| Abmessungen Kommentar | Kabinett B |
| Abmessungen Länge | 1216 mm |
| Abmessungen Breite | 814 mm |
| Abmessungen Höhe | 2300 mm |
| Wirkungsgrad ≥ | 89 % |
Produktinformationen "01-415V400V500A-A | AC/DC | Aus: 0-400 V DC | Powerstax"
| Serie | Eingangsspannung | Ausgangsspannung | Ausgangsstrom | Ausgangsleistung | Ausgänge | Phasen | Genauigkeit Spannung |
|---|---|---|---|---|---|---|---|
| Drake-TR | 415 V AC | 0-400 V DC | 500-3200 A DC | 22,5-480 kW | 1 | 3 | 1 % |
| 415 | 0-75; 0-60; 0-400; 0-30; 0-15; 0-150; 150 | 500; 1000; 1200; 1500; 2000; 3000; 3200 | 22.5; 60; 75; 180; 200; 480 | 1 | 3 | 1 |
| Modell | Eingangsspannung | Ausgangsspannung | Ausgangsstrom | Ausgangsleistung | Ausgänge | Phasen | Genauigkeit Spannung |
|---|---|---|---|---|---|---|---|
| 01-415V150V1200A-A | 415 V AC | 0-150 V DC | 1,2 kA DC | 180 kW | 1 | 3 | 1 % |
| 01-415V15V1500A-A | 415 V AC | 0-15 V DC | 1,5 kA DC | 22,5 kW | 1 | 3 | 1 % |
| 01-415V30V2000A-A | 415 V AC | 0-30 V DC | 2 kA DC | 60 kW | 1 | 3 | 1 % |
| 01-415V400V500A-A | 415 V AC | 0-400 V DC | 500 A DC | 200 kW | 1 | 3 | 1 % |
| 01-415V60V3000A-A | 415 V AC | 0-60 V DC | 3 kA DC | 180 kW | 1 | 3 | 1 % |
| 01-415V75V1000A-A | 415 V AC | 0-75 V DC | 1 kA DC | 75 kW | 1 | 3 | 1 % |
| 01-custom | 415 V AC | 150 V DC | 3,2 kA DC | 480 kW | 1 | 3 | 1 % |
