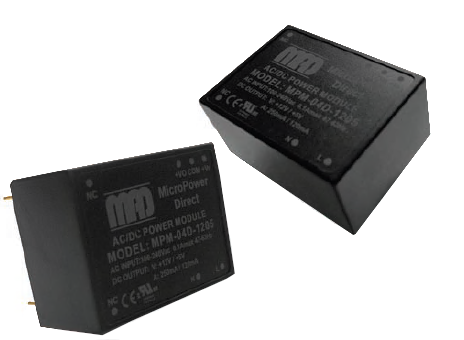

MPM-04S-08 | AC/DC | Aus: 8 V DC | MicroPower Direct
1 - 40 Watt geregeltes AC-DC Netzteil mit Einfach-, Zweifach- und Dreifachausgang für die Printmontage
- Artikel-Nr.: MPM-04S-08
- Ausgangsleistung : 4 W
- Eingangssspannung : 90-264 V AC
- Ausgangsspannung : 8 V DC
- Ausgangsstrom : 500 mA
- Ausgänge : 1
| Serie | MPM-04 |
| Ausgangsleistung | 4 W |
| Eingangsspannung | 90-264 V AC |
| Ausgangsspannung | 8 V DC |
| Ausgangsstrom | 500 mA |
| Ausgänge | 1 |
| Schutzklasse | II (geerdet) |
| Typ | Quelle |
| Bauform | Printmontage |
| Eingang | AC |
| Kategorie | AC/DC |
| Beschreibung | • Weitbereichseingang 85-264 VAC (85-305 VAC Modelle 1 Watt und 2 Watt), 47-440 Hz (alternativ DC-Versorgung mit 120-370 VDC) • Abmessungen MPM15 CM: 96.7 x 54.0 x 23.3 mm (mit Hutschienenkit MPDRK-15: 96.7 x 54.0 x 34.3 mm) • 3000 VAC Ein-/Ausgangsisolation • Abmessungen MPM30 CM: 112.0 x 63.8 x 25.6 mm (mit Hutschienenkit MPDRK-30: 112.0 x 63.8 x 36.6 mm) • Umgebungstemperaturen ab -40°C bis +85°C, ohne derating ab -25 °C bis zu +70 °C (modellabhängig) |
| Technologie | Getaktet |
| Schutzmechanismen | Ausgang kurzschlussfest |
| Produktalternative | MPS, MPSU, MPB |
| Arbeitstemperatur | -40 °C bis +85 °C, ohne Derating -25 °C bis zu +70 °C (modellabhängig) (Umgebung) |
| Bauform Detail | Zoll 1,9x1,4 |
| Bauart | MPS|MPSU|MPB|MPS|MPSU|MPB |
| SubKategorie | AC-DC Netzteil|OEM Stromversorgung|AC/DC-Wandler|Gleichspannungsnetzteil |
| Abmessungen Kommentar | MPM04V|MPM05|MPM05PB|MPM07 PB|MPM08 MB|MPM08 PB|MPM10|MPM10 IS|MPM10 EPB|MPM15 IS|MPM02V|MPM03|MPM04|MPM20 EPB|MPM20 PB|MPM25 S|MPM15|MPM04E|MPM01V|MPM30 IS|MPM40|MPM60 PB|MPM04V|MPM05|MPM05PB|MPM07 PB|MPM08 MB|MPM08 PB|MPM10|MPM10 IS|MPM10 EPB|MPM15 IS|MPM02V|MPM03|MPM04|MPM20 EPB|MPM20 PB|MPM25 S|MPM15|MPM04E|MPM01V|MPM30 IS|MPM40|MPM60 PB|MPM04V|MPM05|MPM05PB|MPM07 PB|MPM08 MB|MPM08 PB|MPM10|MPM10 IS|MPM10 EPB|MPM15 IS|MPM02V|MPM03|MPM04|MPM20 EPB|MPM20 PB|MPM25 S|MPM15|MPM04E|MPM01V|MPM30 IS|MPM40|MPM60 PB |
| Abmessungen Länge | 36,5 mm|48,5 mm|50,8 mm|64,0 mm|53,5 mm|74,0 mm|33,7 mm|37,0 mm|52,4 mm|70,0 mm|62,0 mm|88,9 mm|89,0 mm|109,0 mm |
| Abmessungen Breite | 27,0 mm|36,0 mm|25,4 mm|45,0 mm|28,5 mm|54,0 mm|22,2 mm|23,0 mm|27,2 mm|48,0 mm|63,5 mm|58,5 mm |
| Abmessungen Höhe | 17,1 mm|20,5 mm|15,16 mm|19,3 mm|26, mm|19,0 mm|18,0 mm|15,0 mm|23,50 mm|23,5 mm|22,5 mm|21,5 mm|25,0 mm|30, mm |
Produktinformationen "MPM-04S-08 | AC/DC | Aus: 8 V DC | MicroPower Direct"
| Serie | Eingangsspannung | Ausgangsspannung | Ausgangsstrom | Ausgangsleistung | Ausgänge |
|---|---|---|---|---|---|
| MPM-04 | 90-264 V AC | 3,3-24 V DC | 120-1200 mA | 4 W | 1-2 |
| 90-264 | 3.3; 5; 8; 9; 12; 14; 15; 24 | 120; 150; 167; 250; 267; 286; 333; 375; 444; 500; 600; 800; 1200 | 4 | 1; 2 |
| Modell | Eingangsspannung | Ausgangsspannung | Ausgangsstrom | Ausgangsleistung | Ausgänge |
|---|---|---|---|---|---|
| MPM-04D-0503 | 90-264 V AC | 5 V DC|3,3 V DC | 600 mA|150 mA | 4 W | 2 |
| MPM-04D-0805 | 90-264 VAC | 8 V DC|5 V DC | 375 mA|120 mA | 4 W | 2 |
| MPM-04D-1205 | 90-264 V AC | 12 V DC|5 V DC | 250 mA|120 mA | 4 W | 2 |
| MPM-04S-03 | 90-264 V AC | 3,3 V DC | 1,2 A | 4 W | 1 |
| MPM-04S-05 | 90-264 V AC | 5 V DC | 800 mA | 4 W | 1 |
| MPM-04S-08 | 90-264 V AC | 8 V DC | 500 mA | 4 W | 1 |
| MPM-04S-09 | 90-264 V AC | 9 V DC | 444 mA | 4 W | 1 |
| MPM-04S-12 | 90-264 V AC | 12 V DC | 333 mA | 4 W | 1 |
| MPM-04S-14 | 90-264 VAC | 14 V DC | 286 mA | 4 W | 1 |
| MPM-04S-15 | 15 V DC | 267 mA | 4 W | 1 | |
| MPM-04S-24 | 90-264 V AC | 24 V DC | 167 mA | 4 W | 1 |
