ME0224S-12 | DC/DC Wandler | Ein: 21,6-26,4 V DC | Aus: 12 V DC | MicroPower Direct
Ultra Miniatur 0,25 Watt DC-DC-Wandler im SIP-Gehäuse, kosteneffizient
- Artikel-Nr.: ME0224S-12
- Ausgangsleistung : 0,25 W
- Eingangssspannung : 21,6-26,4 V DC
- Ausgangsspannung : 12 V DC
- Ausgangsstrom : 20,8 mA
- Ausgänge : 1 Ausgang
- IsolationEin-/Aus : 1000 V DC
- Genauigkeit Vaus : 8,2 %
| Serie | ME02S |
| Ausgangsleistung | 0,25 W |
| Eingangsspannung | 21,6-26,4 V DC |
| Ausgangsspannung | 12 V DC |
| Ausgangsstrom | 20,8 mA |
| Ausgänge | 1 Ausgang |
| Restwelligkeit | 100 mVpp |
| Ein-/Ausgangsisolation | 1000 V DC |
| MTBF Modell | MIL HDBK 217F, 25ºC, Gnd Benign |
| Genauigkeit Spannung | 8,2 % |
| Typ | Quelle |
| Bauform | SIP-4 |
| Eingang | DC |
| Ausgang | DC |
| Kategorie | DC/DC Wandler |

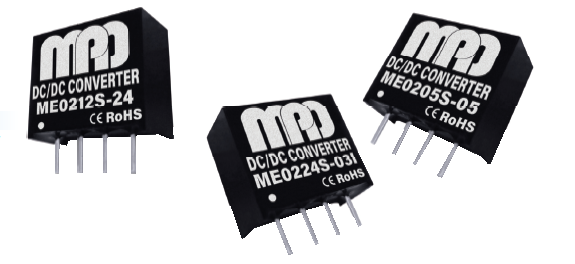

| Bild | MPD/DC_DC_Wandler_Micropower_ME02S.png |
| Beschreibung | • 40 Standard-Modelle |
| Hersteller | MicroPower Direct |
| Schutzmechanismen | Kurzschluss |
| Arbeitstemperatur | -40 °C bis +80 °C |
| Regelung | Geregelt |
| Spezielle Zulassungen | EMV abgestrahlt & geleitet CISPR32/EN55032 Klasse B|erfüllt EN 61000-4-2, Criteria A|±6 kV Kontakt|±8KV Luft|erfüllt EN 61000-4-3, Criteria A|erfüllt EN 61000-4-4, Criteria A|erfüllt EN 61000-4-5, Criteria A|erfüllt EN 61000-4-8, Criteria A|erfüllt EN 61000-4-6, Criteria A |
| SubKategorie | OEM Stromversorgung |
| Abmessungen Länge | 11,68 mm |
| Abmessungen Breite | 6 mm |
| Abmessungen Höhe | 10,15 mm |
| MTBF≥ | 1,121 Mh |
| Wirkungsgrad ≥ | 56 % |
| Anwendung | Industrie/Handel |
Produktinformationen "ME0224S-12 | DC/DC Wandler | Ein: 21,6-26,4 V DC | Aus: 12 V DC | MicroPower Direct"
| Serie | Eingangsspannung | Ausgangsspannung | Ausgangsstrom | Ausgangsleistung | Ausgänge | Genauigkeit Spannung |
|---|---|---|---|---|---|---|
| ME02S | 2,97-26,4 V DC | 3,3-24 V DC | 10,4-75,7 mA | 250 mW | 1 Ausgang | 7,2-15,5 % |
| 2,97-3,63; 4,5-5,5; 10,8-13,2; 13,5-16,5; 21,6-26,4 | 3.3; 5; 7.2; 9; 12; 15; 18; 24 | 10.4; 13.8; 16.8; 20.8; 27.7; 34.7; 50; 75.7 | 250 | 1 | 7.2; 8.2; 9.2; 10.2; 11.2; 15.5 |
| Modell | Eingangsspannung | Ausgangsspannung | Ausgangsstrom | Ausgangsleistung | Ausgänge | Genauigkeit Spannung |
|---|---|---|---|---|---|---|
| ME0203S-03 | 2,97-3,63 V DC | 3,3 V DC | 75,7 mA | 250 mW | 1 Ausgang | 15,5 % |
| ME0203S-05 | 2,97-3,63 V DC | 5 V DC | 50 mA | 250 mW | 1 Ausgang | 11,2 % |
| ME0203S-07 | 2,97-3,63 V DC | 7,2 V DC | 34,7 mA | 250 mW | 1 Ausgang | 10,2 % |
| ME0203S-09 | 2,97-3,63 V DC | 9 V DC | 27,7 mA | 250 mW | 1 Ausgang | 9,2 % |
| ME0203S-12 | 2,97-3,63 V DC | 12 V DC | 20,8 mA | 250 mW | 1 Ausgang | 15,5 % |
| ME0203S-15 | 2,97-3,63 V DC | 15 V DC | 16,8 mA | 250 mW | 1 Ausgang | 11,2 % |
| ME0203S-18 | 2,97-3,63 V DC | 18 V DC | 13,8 mA | 250 mW | 1 Ausgang | 10,2 % |
| ME0203S-24 | 2,97-3,63 V DC | 24 V DC | 10,4 mA | 250 mW | 1 Ausgang | 9,2 % |
| ME0205S-03 | 4,5-5,5 V DC | 3,3 V DC | 75,7 mA | 250 mW | 1 Ausgang | 8,2 % |
| ME0205S-05 | 4,5-5,5 V DC | 5 V DC | 50 mA | 250 mW | 1 Ausgang | 7,2 % |
| ME0205S-07 | 4,5-5,5 V DC | 7,2 V DC | 34,7 mA | 250 mW | 1 Ausgang | 15,5 % |
| ME0205S-09 | 4,5-5,5 V DC | 9 V DC | 27,7 mA | 250 mW | 1 Ausgang | 11,2 % |
| ME0205S-12 | 4,5-5,5 V DC | 12 V DC | 20,8 mA | 250 mW | 1 Ausgang | 10,2 % |
| ME0205S-15 | 4,5-5,5 V DC | 15 V DC | 16,8 mA | 250 mW | 1 Ausgang | 9,2 % |
| ME0205S-18 | 4,5-5,5 V DC | 18 V DC | 13,8 mA | 250 mW | 1 Ausgang | 8,2 % |
| ME0205S-24 | 4,5-5,5 V DC | 24 V DC | 10,4 mA | 250 mW | 1 Ausgang | 15,5 % |
| ME0212S-03 | 10,8-13,2 V DC | 3,3 V DC | 75,7 mA | 250 mW | 1 Ausgang | 11,2 % |
| ME0212S-05 | 10,8-13,2 V DC | 5 V DC | 50 mA | 250 mW | 1 Ausgang | 10,2 % |
| ME0212S-07 | 10,8-13,2 V DC | 7,2 V DC | 34,7 mA | 250 mW | 1 Ausgang | 9,2 % |
| ME0212S-09 | 10,8-13,2 V DC | 9 V DC | 27,7 mA | 250 mW | 1 Ausgang | 8,2 % |
| ME0212S-12 | 10,8-13,2 V DC | 12 V DC | 20,8 mA | 250 mW | 1 Ausgang | 7,2 % |
| ME0212S-15 | 10,8-13,2 V DC | 15 V DC | 16,8 mA | 250 mW | 1 Ausgang | 15,5 % |
| ME0212S-18 | 10,8-13,2 V DC | 18 V DC | 13,8 mA | 250 mW | 1 Ausgang | 11,2 % |
| ME0212S-24 | 10,8-13,2 V DC | 24 V DC | 10,4 mA | 250 mW | 1 Ausgang | 10,2 % |
| ME0215S-03 | 13,5-16,5 V DC | 3,3 V DC | 75,7 mA | 250 mW | 1 Ausgang | 9,2 % |
| ME0215S-05 | 13,5-16,5 V DC | 5 V DC | 50 mA | 250 mW | 1 Ausgang | 8,2 % |
| ME0215S-07 | 13,5-16,5 V DC | 7,2 V DC | 34,7 mA | 250 mW | 1 Ausgang | 15,5 % |
| ME0215S-09 | 13,5-16,5 V DC | 9 V DC | 27,7 mA | 250 mW | 1 Ausgang | 11,2 % |
| ME0215S-12 | 13,5-16,5 V DC | 12 V DC | 20,8 mA | 250 mW | 1 Ausgang | 10,2 % |
| ME0215S-15 | 13,5-16,5 V DC | 15 V DC | 16,8 mA | 250 mW | 1 Ausgang | 9,2 % |
| ME0215S-18 | 13,5-16,5 V DC | 18 V DC | 13,8 mA | 250 mW | 1 Ausgang | 8,2 % |
| ME0215S-24 | 13,5-16,5 V DC | 24 V DC | 10,4 mA | 250 mW | 1 Ausgang | 7,2 % |
| ME0224S-03 | 21,6-26,4 V DC | 3,3 V DC | 75,7 mA | 250 mW | 1 Ausgang | 15,5 % |
| ME0224S-05 | 21,6-26,4 V DC | 5 V DC | 50 mA | 250 mW | 1 Ausgang | 11,2 % |
| ME0224S-07 | 21,6-26,4 V DC | 7,2 V DC | 34,7 mA | 250 mW | 1 Ausgang | 10,2 % |
| ME0224S-09 | 21,6-26,4 V DC | 9 V DC | 27,7 mA | 250 mW | 1 Ausgang | 9,2 % |
| ME0224S-12 | 21,6-26,4 V DC | 12 V DC | 20,8 mA | 250 mW | 1 Ausgang | 8,2 % |
| ME0224S-15 | 21,6-26,4 V DC | 15 V DC | 16,8 mA | 250 mW | 1 Ausgang | 15,5 % |
| ME0224S-18 | 21,6-26,4 V DC | 18 V DC | 13,8 mA | 250 mW | 1 Ausgang | 11,2 % |
| ME0224S-24 | 21,6-26,4 V DC | 24 V DC | 10,4 mA | 250 mW | 1 Ausgang | 10,2 % |
