MD212D-12B | DC/DC | Ein: 10,8-13,2 V DC | Aus: ±12 V DC | MicroPower Direct
2 Watt geregelter DC-DC Wandler mit Einfach- und Zweifachausgang, erhöhter Isolation
- Artikel-Nr.: MD212D-12B
- Ausgangsleistung : 2 W
- Eingangssspannung : 10,8-13,2 V DC
- Ausgangsspannung : ±12 V DC
- Ausgangsstrom : ±83 mA DC
- Ausgänge : 2 Ausgänge
- IsolationEin-/Aus : 3000 V DC
- Genauigkeit Vaus : ±9,2 %
| Serie | MD200B |
| Ausgangsleistung | 2 W |
| Eingangsspannung | 10,8-13,2 V DC |
| Ausgangsspannung | ±12 V DC |
| Ausgangsstrom | ±83 mA DC |
| Ausgänge | 2 Ausgänge |
| Ein-/Ausgangsisolation | 3000 V DC |
| MTBF≥ | 3,5 Mh |
| MTBF Modell | MIL-HDBK-217F, 25°C |
| Genauigkeit Spannung | ±9,2 % |
| Typ | Quelle |
| Bauform | SIP |
| Eingang | DC |
| Ausgang | DC |
| Kategorie | DC/DC |

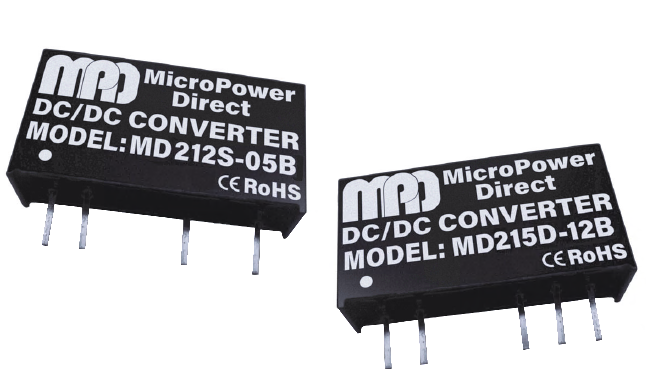

| Bild | MPD/DC_DC_Wandler_Micropowerdirect_MD200B.png |
| Beschreibung | • 48 Standard Modelle • Pin-Methode gemäß internationalem Standard • 9999999 W |
| Hersteller | MicroPower Direct |
| Technologie | getaktet |
| Schutzmechanismen | Dauerkurzschluss |
| Arbeitstemperatur | -40 °C bis +80 °C (105)°C |
| Bauform Detail | SIP-6 |
| Spezielle Zulassungen | EMV abgestrahlt & geleitet CISPR32 EN 55032 Class B|EN61000-4-2|±6 kV Kontakt|±8 kV Kontakt |
| Kühlung | Konvektion |
| SubKategorie | DC-DC Netzteil|OEM Stromversorgung |
| Abmessungen Länge | 19,6 mm |
| Abmessungen Breite | 7,05 mm |
| Abmessungen Höhe | 10,10 mm |
| Wirkungsgrad ≥ | 87 % |
Produktinformationen "MD212D-12B | DC/DC | Ein: 10,8-13,2 V DC | Aus: ±12 V DC | MicroPower Direct"
| Serie | Eingangsspannung | Ausgangsspannung | Ausgangsstrom | Ausgangsleistung | Ausgänge | Genauigkeit Spannung |
|---|---|---|---|---|---|---|
| MD200B | 2,97-26,4 V DC | 3-24 V DC | 67-400 mA DC | 2 W | 1-2 Ausgänge | 7,2-11,5 % |
| 2,97-3,63; 4,5-5,5; 10,8-13,2; 13,5-16,5; 21,6-26,4 | 3; 3.3; 5; 9; 12; 15; 24 | 67; 83; 111; 133; 167; 200; 222; 303; 400 | 2 | 1; 2 | 7.2; 8.2; 9.2; 10.2; 11.2; 11.5 |
| Modell | Eingangsspannung | Ausgangsspannung | Ausgangsstrom | Ausgangsleistung | Ausgänge | Genauigkeit Spannung |
|---|---|---|---|---|---|---|
| MD203S-03B | 2,97-3,63 V DC | 3,3 V DC | 400 mA DC | 2 W | 1 Ausgänge | ±11,5 % |
| MD203S-05B | 2,97-3,63 V DC | 5 V DC | 400 mA DC | 2 W | 1 Ausgänge | ±11,2 % |
| MD203S-09B | 2,97-3,63 V DC | 9 V DC | 222 mA DC | 2 W | 1 Ausgänge | ±10,2 % |
| MD203S-12B | 2,97-3,63 V DC | 12 V DC | 167 mA DC | 2 W | 1 Ausgänge | ±9,2 % |
| MD205D-03B | 4,5-5,5 V DC | ±3,3 V DC | ±303 mA DC | 2 W | 2 Ausgänge | ±11,5 % |
| MD205D-05B | 4,5-5,5 V DC | ±5 V DC | ±200 mA DC | 2 W | 2 Ausgänge | ±11,2 % |
| MD205D-09B | 4,5-5,5 V DC | ±9 V DC | ±111 mA DC | 2 W | 2 Ausgänge | ±10,2 % |
| MD205D-12B | 4,5-5,5 V DC | ±12 V DC | ±83 mA DC | 2 W | 2 Ausgänge | ±9,2 % |
| MD205D-15B | 4,5-5,5 V DC | ±15 V DC | ±67 mA DC | 2 W | 2 Ausgänge | ±8,2 % |
| MD205S-03B | 4,5-5,5 V DC | 3 V DC | 400 mA DC | 2 W | 1 Ausgänge | ±11,5 % |
| MD205S-05B | 4,5-5,5 V DC | 5 V DC | 400 mA DC | 2 W | 1 Ausgänge | ±11,2 % |
| MD205S-09B | 4,5-5,5 V DC | 9 V DC | 222 mA DC | 2 W | 1 Ausgänge | ±10,2 % |
| MD205S-12B | 4,5-5,5 V DC | 12 V DC | 167 mA DC | 2 W | 1 Ausgänge | ±9,2 % |
| MD205S-15B | 4,5-5,5 V DC | 15 V DC | 133 mA DC | 2 W | 1 Ausgänge | ±8,2 % |
| MD205S-24B | 4,5-5,5 V DC | 24 V DC | 83 mA DC | 2 W | 1 Ausgänge | ±7,2 % |
| MD212D-03B | 10,8-13,2 V DC | ±3,3 V DC | ±303 mA DC | 2 W | 2 Ausgänge | ±11,5 % |
| MD212D-05B | 10,8-13,2 V DC | ±5 V DC | ±200 mA DC | 2 W | 2 Ausgänge | ±11,2 % |
| MD212D-09B | 10,8-13,2 V DC | ±9 V DC | ±111 mA DC | 2 W | 2 Ausgänge | ±10,2 % |
| MD212D-12B | 10,8-13,2 V DC | ±12 V DC | ±83 mA DC | 2 W | 2 Ausgänge | ±9,2 % |
| MD212D-15B | 10,8-13,2 V DC | ±15 V DC | ±67 mA DC | 2 W | 2 Ausgänge | ±8,2 % |
| MD212S-03B | 10,8-13,2 V DC | 3 V DC | 400 mA DC | 2 W | 1 Ausgänge | ±11,5 % |
| MD212S-05B | 10,8-13,2 V DC | 5 V DC | 400 mA DC | 2 W | 1 Ausgänge | ±11,2 % |
| MD212S-09B | 10,8-13,2 V DC | 9 V DC | 222 mA DC | 2 W | 1 Ausgänge | ±10,2 % |
| MD212S-12B | 10,8-13,2 V DC | 12 V DC | 167 mA DC | 2 W | 1 Ausgänge | ±9,2 % |
| MD212S-15B | 10,8-13,2 V DC | 15 V DC | 133 mA DC | 2 W | 1 Ausgänge | ±8,2 % |
| MD212S-24B | 10,8-13,2 V DC | 24 V DC | 83 mA DC | 2 W | 1 Ausgänge | ±7,2 % |
| MD215D-03B | 13,5-16,5 V DC | ±3,3 V DC | ±303 mA DC | 2 W | 2 Ausgänge | ±11,5 % |
| MD215D-05B | 13,5-16,5 V DC | ±5 V DC | ±200 mA DC | 2 W | 2 Ausgänge | ±11,2 % |
| MD215D-09B | 13,5-16,5 V DC | ±9 V DC | ±111 mA DC | 2 W | 2 Ausgänge | ±10,2 % |
| MD215D-12B | 13,5-16,5 V DC | ±12 V DC | ±83 mA DC | 2 W | 2 Ausgänge | ±9,2 % |
| MD215D-15B | 13,5-16,5 V DC | ±15 V DC | ±67 mA DC | 2 W | 2 Ausgänge | ±8,2 % |
| MD215S-03B | 13,5-16,5 V DC | 3 V DC | 400 mA DC | 2 W | 1 Ausgänge | ±11,5 % |
| MD215S-05B | 13,5-16,5 V DC | 5 V DC | 400 mA DC | 2 W | 1 Ausgänge | ±11,2 % |
| MD215S-09B | 13,5-16,5 V DC | 9 V DC | 222 mA DC | 2 W | 1 Ausgänge | ±10,2 % |
| MD215S-12B | 13,5-16,5 V DC | 12 V DC | 167 mA DC | 2 W | 1 Ausgänge | ±9,2 % |
| MD215S-15B | 13,5-16,5 V DC | 15 V DC | 133 mA DC | 2 W | 1 Ausgänge | ±8,2 % |
| MD215S-24B | 13,5-16,5 V DC | 24 V DC | 83 mA DC | 2 W | 1 Ausgänge | ±7,2 % |
| MD224D-03B | 21,6-26,4 V DC | ±3,3 V DC | ±303 mA DC | 2 W | 2 Ausgänge | ±11,5 % |
| MD224D-05B | 21,6-26,4 V DC | ±5 V DC | ±200 mA DC | 2 W | 2 Ausgänge | ±11,2 % |
| MD224D-09B | 21,6-26,4 V DC | ±9 V DC | ±111 mA DC | 2 W | 2 Ausgänge | ±10,2 % |
| MD224D-12B | 21,6-26,4 V DC | ±12 V DC | ±83 mA DC | 2 W | 2 Ausgänge | ±9,2 % |
| MD224D-15B | 21,6-26,4 V DC | ±15 V DC | ±67 mA DC | 2 W | 2 Ausgänge | ±8,2 % |
| MD224S-03B | 21,6-26,4 V DC | 3 V DC | 400 mA DC | 2 W | 1 Ausgänge | ±11,5 % |
| MD224S-05B | 21,6-26,4 V DC | 5 V DC | 400 mA DC | 2 W | 1 Ausgänge | ±11,2 % |
| MD224S-09B | 21,6-26,4 V DC | 9 V DC | 222 mA DC | 2 W | 1 Ausgänge | ±10,2 % |
| MD224S-12B | 21,6-26,4 V DC | 12 V DC | 167 mA DC | 2 W | 1 Ausgänge | ±9,2 % |
| MD224S-15B | 21,6-26,4 V DC | 15 V DC | 133 mA DC | 2 W | 1 Ausgänge | ±8,2 % |
| MD224S-24B | 21,6-26,4 V DC | 24 V DC | 83 mA DC | 2 W | 1 Ausgänge | ±7,2 % |
