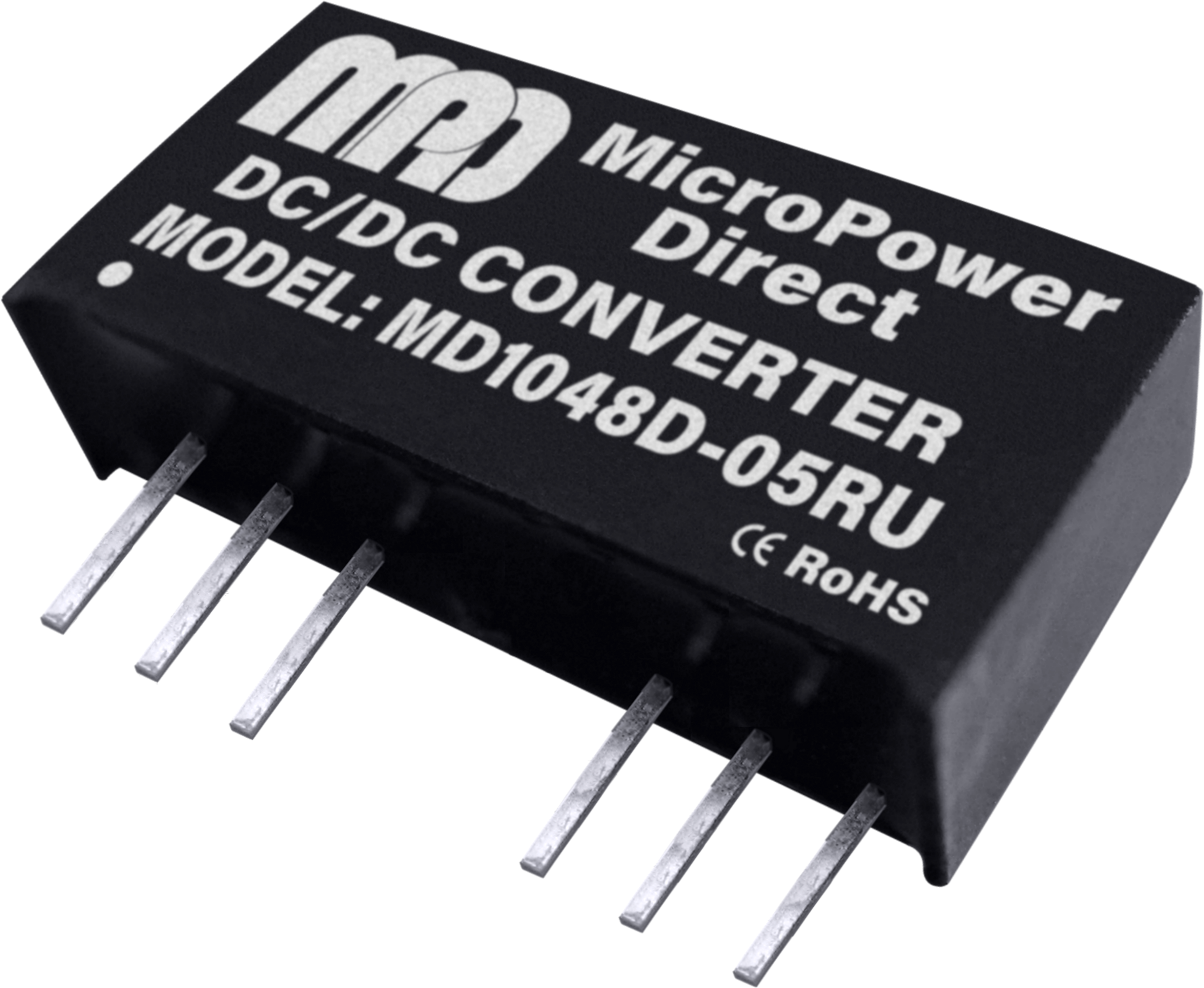

MD1048D-05RU | DC/DC | Ein: 18-75 V DC | Aus: +5 V DC|-5 V DC | MicroPower Direct
10 Watt geregelte DC-DC-Wandler mit Einfach- und Zweifachausgang für die Printmontage
- Artikel-Nr.: MD1048D-05RU
- Ausgangsleistung : 10 W
- Eingangssspannung : 18-75 V DC
- Ausgangsspannung : +5 V DC|-5 V DC
- Ausgangsstrom : 1 A DC|1 A DC
- Ausgänge : 2
- IsolationEin-/Aus : 2250 V DC
- Genauigkeit Vaus : ±1,2 %
| Serie | MD1000RU |
| Ausgangsleistung | 10 W |
| Eingangsspannung | 18-75 V DC |
| Ausgangsspannung | +5 V DC|-5 V DC |
| Ausgangsstrom | 1 A DC|1 A DC |
| Ausgänge | 2 |
| Ein-/Ausgangsisolation | 2250 V DC |
| MTBF≥ | 1,93 Mh |
| Genauigkeit Spannung | ±1,2 % |
| Typ | Quelle |
| Bauform | SIP |
| Eingang | DC |
| Kategorie | DC/DC |
| Schnittstellen | Ein-/Aus-Steuereingang |
| Beschreibung | • Glossar: DC/DC-Wandler, Inhalt • Restwelligkeit: 100mVp-p (20MHz Bandbreite) |
| Technologie | Getaktet |
| Schutzmechanismen | Dauerkurzschlussschutz|Überlastschutz |
| Eingangsbereich | 4:1 |
| Arbeitstemperatur | -40 °C bis +85 °C |
| Bauform Detail | SIP-8 |
| Regelung | Geregelt |
| Spezielle Zulassungen | EMV geleitet EN 55022 Class A mit externen Komponenten |
| Kühlung | Konvektion |
| SubKategorie | DC-DC Wandler|OEM Stromversorgung |
| Abmessungen Länge | 22 mm |
| Abmessungen Breite | 9,5 mm |
| Abmessungen Höhe | 12,2 mm |
| Schaltfrequenz typ. | 450 kHz |
| Wirkungsgrad ≥ | 84,5 % |
Produktinformationen "MD1048D-05RU | DC/DC | Ein: 18-75 V DC | Aus: +5 V DC|-5 V DC | MicroPower Direct"
| Serie | Eingangsspannung | Ausgangsspannung | Ausgangsstrom | Ausgangsleistung | Ausgänge | Genauigkeit Spannung |
|---|---|---|---|---|---|---|
| MD1000RU | 9-75 V DC | -15-24 V DC | 333-2000 mA DC | 10 W | 1-2 | 1,2 % |
| 9-36; 18-75 | -15; -12; -5; 5; 12; 15; 24 | 333; 417; 666; 833; 1000; 2000 | 10 | 1; 2 | 1.2 |
| Modell | Eingangsspannung | Ausgangsspannung | Ausgangsstrom | Ausgangsleistung | Ausgänge | Genauigkeit Spannung |
|---|---|---|---|---|---|---|
| MD1024D-05RU | 9-36 V DC | +5 V DC|-5 V DC | 1 A DC|1 A DC | 10 W | 2 | ±1,2 % |
| MD1024D-12RU | 9-36 V DC | +12 V DC|-12 V DC | 417 mA DC|417 mA DC | 10 W | 2 | ±1,2 % |
| MD1024D-15RU | 9-36 V DC | +15 V DC|-15 V DC | 333 mA DC|333 mA DC | 10 W | 2 | ±1,2 % |
| MD1024S-05RU | 9-36 V DC | 5 V DC | 2 A DC | 10 W | 1 | ±1,2 % |
| MD1024S-12RU | 9-36 V DC | 12 V DC | 833 mA DC | 10 W | 1 | ±1,2 % |
| MD1024S-15RU | 9-36 V DC | 15 V DC | 666 mA DC | 10 W | 1 | ±1,2 % |
| MD1024S-24RU | 9-36 V DC | 24 V DC | 417 mA DC | 10 W | 1 | ±1,2 % |
| MD1048D-05RU | 18-75 V DC | +5 V DC|-5 V DC | 1 A DC|1 A DC | 10 W | 2 | ±1,2 % |
| MD1048D-12RU | 18-75 V DC | +12 V DC|-12 V DC | 417 mA DC|417 mA DC | 10 W | 2 | ±1,2 % |
| MD1048D-15RU | 18-75 V DC | +15 V DC|-15 V DC | 333 mA DC|333 mA DC | 10 W | 2 | ±1,2 % |
| MD1048S-05RU | 18-75 V DC | 5 V DC | 2 A DC | 10 W | 1 | ±1,2 % |
| MD1048S-12RU | 18-75 V DC | 12 V DC | 833 mA DC | 10 W | 1 | ±1,2 % |
| MD1048S-15RU | 18-75 V DC | 15 V DC | 666 mA DC | 10 W | 1 | ±1,2 % |
| MD1048S-24RU | 18-75 V DC | 24 V DC | 417 mA DC | 10 W | 1 | ±1,2 % |
