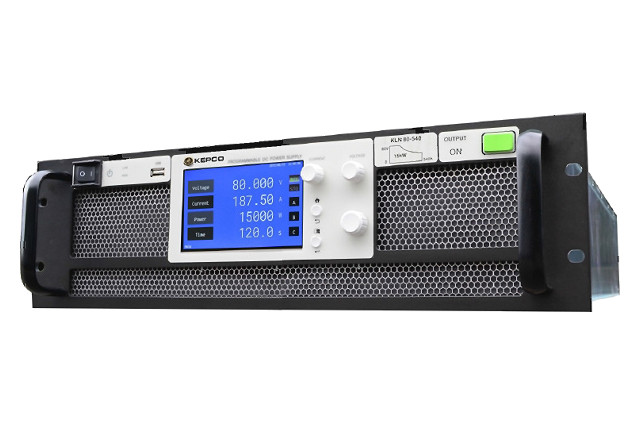

KLN1500-30E | AC/DC-programmierbar | Aus: 1500 V DC | Kepco
Programmierbares DC-Netzgerät mit 5, 10 und 15 kW, kaskadierbar bis 150 kW
- Artikel-Nr.: KLN1500-30E
- Ausgangsleistung: 15 kW
- Ausgangsspannung: 1500 V DC
- Ausgangsstrom: 30 A DC
- Ausgänge: 1
📓 Datenblatt
📓 Line Card
| Die programmierbaren DC-Netzgeräte der Serie KLN Extended Range erweitern die bisherige KLN Serie um Ausgangsleistungen von 5, 10 und 15 kW. Insgesamt 18 Modelle mit Ausgangsspannungen von 0..80 V bis 0..1.500 V und Ausgangsströmen von 0-30 A bis 0-540 A stehen zur Auswahl. Die DC-Stromversorgungen sind lückenlos stapelbar, da sich die Lüftungsöffnungen an der Vorderseite der Geräte befinden. keine Lüftungsöffnungen an der Ober- und Unterseite der Netzgeräte. Ein Drehzahl gesteuerter Lüfter (12 cm) sorgt für eine effiziente Entwärmung. Dank der einfachen Konstruktion können 10 Geräte zu einem System mit bis zu 150 kW Leistung kombiniert werden bei einen maximaler Ausgangsstrom bis zu 5.400 A. Das Hoch- und Herunterfahren des Ausgangs läßt sich programmieren, so dass der Prüfling optimal geschützt werden kann. Zudem verfügen die Netzgeräte über einen programmierbaren Überspannungs-, Überstrom- und Übertemperaturschutz. Die Netzgeräte lassen sich einfach bedienen. Über den großformatigen Touchscreen lassen sich die verschiedenen Betriebsarten (CV, CC), Strom und Spannung schnell einstellen. Zudem können drei Gruppen von Speichern von der Frontplatte aus belegt und abgerufen werden. Insgesamt können bis zu 8.000 Sätze bzw. Sequenzen mit programmierten Kombinationen von Spannung, Strom, Leistung und Zeit (Mindestzeit: 0,1 ms) gespeichert werden. Firmware-Updates sind ohne Öffnen des Gehäuses möglich. Die Geräte bleiben auch im Falle eines fehlgeschlagenen Update funktionsfähig. |
| Serie | KLN_Extended |
| Ausgangsleistung | 15 kW |
| Ausgangsspannung | 1500 V DC |
| Ausgangsstrom | 30 A DC |
| Ausgänge | 1 |
| Typ | Quelle |
| Bauform | Rack |
| Eingang | AC |
| Kategorie | AC/DC-programmierbar |
| Schnittstellen | Analog|GPIB|LAN(LXI)|RS422 |
| Beschreibung | • 16bit-D/A-Wandler für Einstellungen und 14bit-A/D-Wandler für Messungen • Anwenderdefinierbarer Power-ON-Modus (LAST/OFF) • Maximaler Ausgangsstrom bis zu 5.400 A • Ausgangsspannung von 0-80 V bis 0-1.500 V • Extrem geringe Ausgangswelligkeit und Rauschen • Hohe Leistungsdichte: 5, 10, 15 kW in 3 HE • Ausgangsströme von 0-30 A bis 0-540 A • Betriebsarten: Konstantspannung oder Konstantstrom • Einfach Parallel/Seriell verschaltbar (10 Geräte bis zu 150 kW) • Aktive Leistungsfaktorkorrektur (PF > 0,95) • Wirkungsgrad > 95 % • Schnittstellen: Analog, LAN (LXI) Standard, USB, GPIB, RS422 Option |
| Technologie | Getaktet |
| Weitere Informationen | Hohe Leistungdsdichte, Ausgangsspannungen von 1500 VDC, geringe Ausgangswelligkeit und Rauschen|Hohe Leistungdsdichte, Ausgangsspannungen von 1500 VDC, geringe Ausgangswelligkeit und Rauschen|Hohe Leistungdsdichte, Ausgangsspannungen von 1500 VDC, geringe Ausgangswelligkeit und Rauschen |
| Produktalternative | 62000H, SGA_SGI |
| Bauform Detail | 3 HE |
| Bauart | 19 Zoll Rack Montage |
| Betriebsarten | CV, CC |
| Abmessungen Höhe | 3 HE |
| Wirkungsgrad ≥ | 95 % |
| Leistungsfaktorkorrektur (PFC) ≥ | 95 % |
Produktinformationen "KLN1500-30E | AC/DC-programmierbar | Aus: 1500 V DC | Kepco"
| Serie | Ausgangsspannung | Ausgangsstrom | Ausgangsleistung | Ausgänge |
|---|---|---|---|---|
| KLN_Extended | 80-1500 V DC | 23-540 A DC | 5-15 kW | 1 |
| 80; 250; 350; 500; 650; 1000; 1050; 1500 | 23; 30; 42; 46; 60; 69; 84; 90; 120; 126; 180; 360; 540 | 5; 10; 15 | 1 |
| Modell | Ausgangsspannung | Ausgangsstrom | Ausgangsleistung | Ausgänge |
|---|---|---|---|---|
| KLN1000-30E | 1 kV DC | 30 A DC | 10 kW | 1 |
| KLN1050-42E | 1,05 kV DC | 30 A DC | 15 kW | 1 |
| KLN1500-30E | 1,5 kV DC | 30 A DC | 15 kW | 1 |
| KLN250-120E | 250 V DC | 120 A DC | 10 kW | 1 |
| KLN250-180 | 250 V DC | 180 A DC | 15 kW | 1 |
| KLN250-60E | 250 V DC | 60 A DC | 5 kW | 1 |
| KLN350-126E | 350 V DC | 126 A DC | 15 kW | 1 |
| KLN350-42E | 350 V DC | 42 A DC | 5 kW | 1 |
| KLN350-84E | 350 V DC | 84 A DC | 10 kW | 1 |
| KLN500-30E | 500 V DC | 30 A DC | 5 kW | 1 |
| KLN500-60E | 500 V DC | 60 A DC | 10 kW | 1 |
| KLN500-90E | 500 V DC | 90 A DC | 15 kW | 1 |
| KLN650-23E | 650 V DC | 23 A DC | 5 kW | 1 |
| KLN650-46E | 650 V DC | 46 A DC | 10 kW | 1 |
| KLN650-69E | 650 V DC | 69 A DC | 15 kW | 1 |
| KLN80-180E | 80 V DC | 180 A DC | 5 kW | 1 |
| KLN80-360E | 80 V DC | 360 A DC | 10 kW | 1 |
| KLN80-540E | 80 V DC | 540 A DC | 15 kW | 1 |
