White Paper: ITECH IT-M3000 Serie

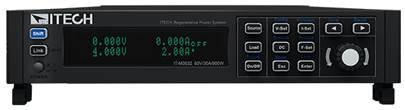

Bei der electronica 2018 hat ITECH mit der Serie IT-M3000 eine Baureihe sehr vielseitiger programmierbarer DC-Quellen/Senken im Leistungsbereich bis 850 W vorgestellt. Es wird unterschieden zwischen:
IT-M3100 DC-Quelle
IT-M3200 DC-Quelle sehr hoher Genauigkeit
IT-M3300 DC-Senke (stand-alone)
IT-M3400 DC-Quelle bidirektional
IT-M3600 entspricht M3400 mit Umschaltung zu M3300 in einem Gerät
Highlights:
⇒ Bauform durchgängig mit lediglich 1 HE und ½ Rack-Breite (= 1U-½R)
⇒ Alle Geräte verfügen über Weitspannungsbereich, alias „wide-range”.
⇒ Bis zu 4 identische Modelle können parallel betrieben werden (-> Erhöhung von I u. P) – serielle Kombinationen auf Anfrage.
⇒ Die gängigen Schnittstellen GPIB, RS 485 & Analogeingang, RS 232 & CAN, nur USB oder USB & LAN sind als optionale Einschubmodule erhältlich. Ein Gerät kann ein Modul aufnehmen, sind aber sehr einfach austauschbar, falls sich Anforderungen mal ändern.
⇒ Modelle IT-M3300 / 3400 / 3600 speisen im Senkbetrieb >80% der zu senkenden Leistung zurück ins Netz (= regenerativ).
⇒ Modelle IT-M3400 / 3600 verfügen über einen Messeingang zur Temperaturerfassung, z.B. PT100.

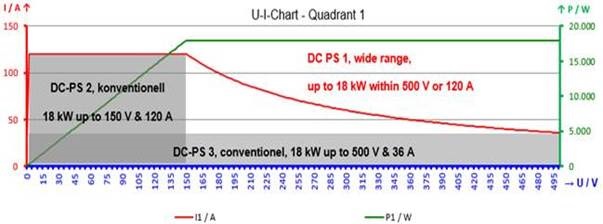

Wide-Range (alias Auto-Range): Das bedeutet, die U-I-Kurve ist nicht typisch rechteckig wie nachstehend am Vergleich mit konventionellen Quellen dargestellt, sondern hat einen teilweise hyperbolischen Anteil. Das stellt einen deutlich größeren Arbeitsbereich zur Verfügung und die max. Leistung kann über einen sehr weiten U-Bereich abgerufen werden (daher „Wide-Range“), wohingegen das bei anderen Quellen nur in einen einzigen Arbeitspunkt geht, nämlich in Umax und Imax.

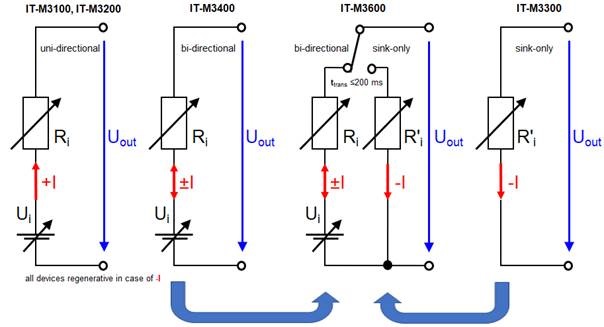

Prinzipielle Ersatzschaltbilder:
M3400 & M3600: Der Vorzeichenwechsel von ±I erfolgt im bidirektionalen Modus nahtlos.
M3600: Die Umschaltung bidirektional speisend in reinen Senkbetrieb (oder umgekehrt) kann manuell oder per Programm erfolgen. Bei letzterem beträgt sie ≤200 ms – nicht nahtlos. Die Pfeile deuten an, dass letztlich Modelle M3300 und M3400 in einem Gerät vereint wurden.
Unterscheidung zwischen bidirektional und reinem Senkbetrieb hauptsächlich über Konstant-Modi:
⇒ CC/CR/CP bei Speisebetrieb aller Quellen
⇒ CC/CP bei Senkbetrieb bidirektionaler Modus
⇒ CC/CR/CP/CV/CV+CC/CR+CC und weitere Kombinationen sowie dynamic mode/list mode/short mode etc. bei reinem Senkbetrieb (nur M3300 & M3600)
Applikationen:
Es würde den Rahmen dieser Produktvorstellung sprengen, die schier endlosen Anwendungsmöglichkeiten dieser äußerst vielseitigen DC-Quellen/Senken aufzuzählen. Daher sei hier eine Einschränkung auf aktuelle Schwerpunkte gegeben, als da wären:
⇒ PV-Simulation
⇒ Batterie-Simulation
⇒ Batterie-Tester
Wenn dafür auch nur die Modelle M3400 und M3600 geeignet sind, so liegt der wesentliche Unterschied zu anderen Herstellern darin, dass nur eine entsprechende Software (= SW) zusätzlich erforderlich ist, nicht aber eine geänderte Hardware der Geräte selbst.
Immerhin können pro SW-Paket bis zu 256 Geräte, also Kanäle verwaltet werden. In Anbetracht dieser Menge ergibt sich die Logik, warum bei Leistungen bis lediglich 800 W pro Gerät Netzrückspeisung berücksichtigt wurde.
Und wenn es um Batterien oder anderer Energiespeicher geht, vermeiden die Messeingänge für Temperatursensoren zusätzlichen Aufwand für Daten-Logger oder andere Messgeräte dazu, sowie die Datenübertragung zur Auswertung. Letztlich ein gut durchdachtes Konzept.
Weitere Informationen zu dieser Serie finden sich auf folgenden Links:
⇒ https://www.ITECHate.com/en/product/dc-power-supply/IT-M3100.html
⇒ https://www.ITECHate.com/en/product/dc-power-supply/IT-M3200.html
⇒ https://www.ITECHate.com/en/product/dc-power-supply/IT-M3300.html
⇒ https://www.ITECHate.com/en/product/dc-power-supply/IT-M3400.html
⇒ https://www.ITECHate.com/en/product/dc-power-supply/IT-M3600.html
Abschließend bleibt noch zu erwähnen, dass es auch eine baugleiche Serie IT-M7700 gibt, das sind AC-Quellen, die ebenfalls sehr vielseitig einsetzbar sind – vgl. https://www.ITECHate.com/en/product/ac-power-supply/IT-M7700.html
