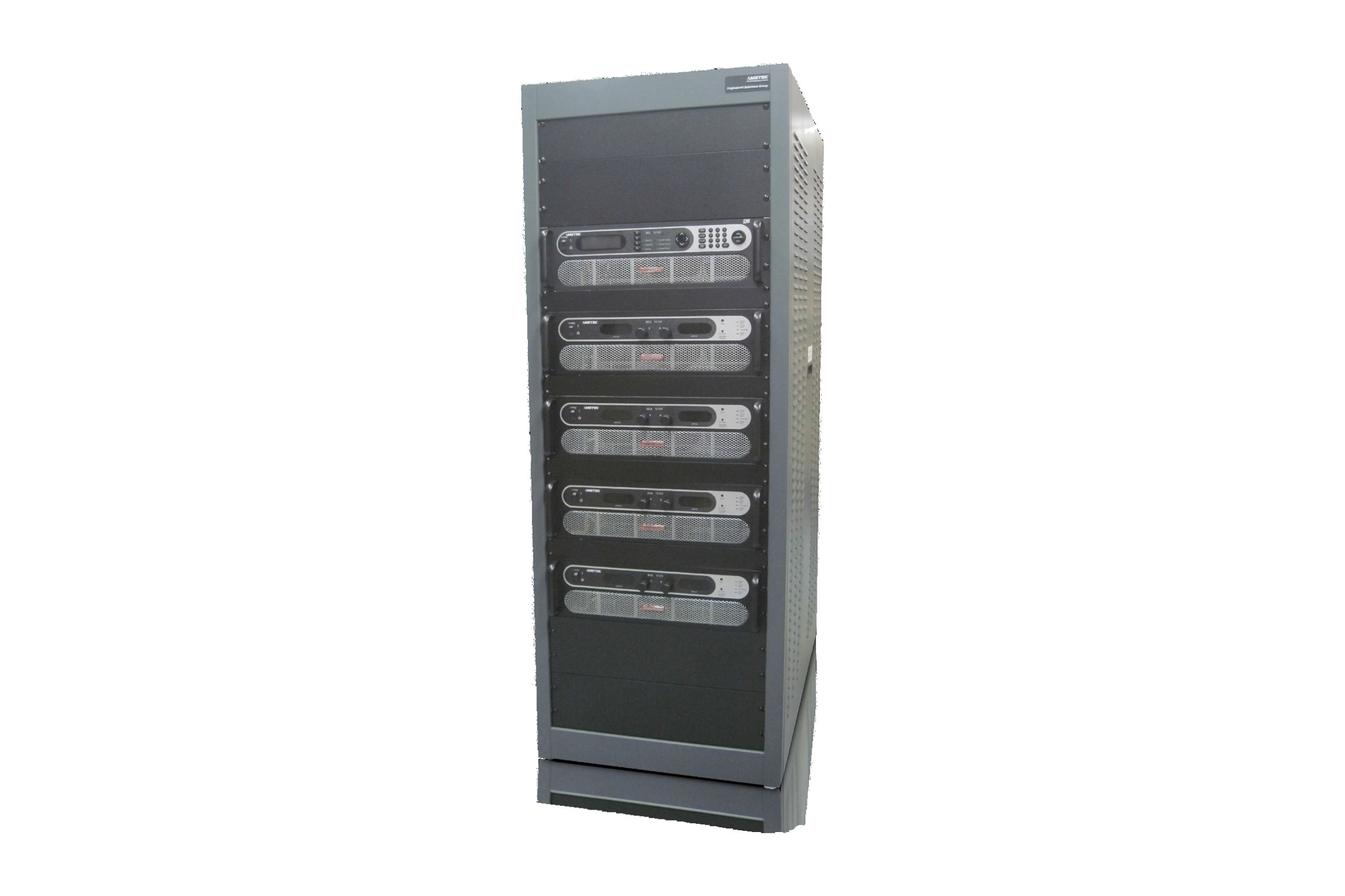

HPX-100-940 | AC/DC-programmierbar | Aus: 100 V DC | Sorensen AMETEK

Programmierbares DC-Hochleistungs-Netzgerät mit 36 kW bis 240 kW

HPX-100-940 | AC/DC-programmierbar | Aus: 100 V DC | Sorensen AMETEK
Angebot anfordern
Glossar: DC-Stromversorgungen, Inhalt

10,00 €*

Preise inkl. MwSt. zzgl. Versandkosten

Die Serie HPX besteht aus flexibel konfigurierbaren DC-Hochleistungsstromversorgungen. Die Geräte sind modular aufgebaut, können zwischen den Betriebsarten Konstantspannung- (CV), -strom (CC), und -leistung (CP) wechseln und bieten eine komfortable Sequenzsteuerung. Sie verfügen über eine hohe Leistungsdichte: bis zu 150 kW werden in einem 19-Zoll Schrank mit 40 HE geliefert, 240 kW in zwei 19-Zoll Schränken. Zudem sind die Hochleistungsnetzgeräte verhältnismäßig leise, da der Lüfter mit temperaturgesteuerter Drehzahl betrieben wird. Ein schnelles Lastsprungverhalten bietet Schutz vor unerwünschten Spannungsausschlägen. Mit ihren schnellen Anstiegs- und Abfallzeiten eignen sich die DC-Stromversorgungen auch für geschwindigkeitskritische Anwendungen. Der Remote Shutdown bietet verschiedene Möglichkeiten zur Abschaltung des Ausgangs von außen beim Auftreten gefährlicher Fehler. Das modulare Design der HPX Serie erlaubt eine effektivere Instandhaltung, da Ersatzteile auf der Baugruppen-Ebene vorgehalten werden können. Die intelligenten Bedienelemente gestatten eine komfortable Sequenzprogrammierung. Der Konstantleistungs-Modus erlaubt das unabhängige Einstellen von Maximalspannung, Strom und Leistung sowie das Abspeichern und Abrufen von häufigen Netzgeräte-Einstellungen. Die flexiblen Bedienmöglichkeiten umfassen manuelle Einsteller an der Frontseite, isolierte analoge Eingänge, RS232 und Ethernet (LXI) mit der Option, das Ethernet-Interface durch IEEE-488 zu ersetzen.

Serie HPX
Ausgangsleistung 150 kW
Ausgangsspannung 100 V DC
Ausgangsstrom 940 A DC
Ausgänge 1
Typ Quelle
Eingang AC
Kategorie AC/DC-programmierbar
Schnittstellen Analog|GPIB|LAN(LXI)|RS232
Beschreibung • 150 kW in nur 40 HE
• Geringe Geräuschentwicklung: Lüfter mit temperaturgesteuerter Drehzahl
• Hohe Anstiegsgeschwindigkeit
• Hohe Genauigkeit: Spannungs- und Strommessung erspart externe DMMs
• Komfortable Sequenzprogrammierung
• Modulare Architektur ermöglicht einen leichte Aufrüstung und Instandhaltung
• Schnelles Lastsprungverhalten
• Speichern von häufig genutzten Einstellungen
• Hohe Leistungsdichte: bis zu 150 kW in einem 19-Zoll Schrank mit 40 HE
• Betriebsarten: Neben Konstantspannung (CV), -strom (CC) auch Konstantleistung(CP)
• Geringe Restwelligkeit
• Remote Sensing für die Kompensation von Spannungsabfällen zw. Quelle und Prüfling
• Remote Shutdown bietet Möglichkeit den Ausgang beim Auftreten gefährlicher Fehler von außen abzuschalten
• Flexible Ansteuerung: Manuelle Einstellung an der Frontseite, Schnittstellen isolierter Analog, RS232, GPIB, LXI-Ethernet
Technologie Getaktet
Weitere Informationen Modularer Aufbau, flexibel konfigurierbar|Modularer Aufbau, flexibel konfigurierbar|Modularer Aufbau, flexibel konfigurierbar
Bauart 19 Zoll Rack Montage
Betriebsarten CV, CC, CP
Marke Sorensen AMETEK
Produktinformationen "HPX-100-940 | AC/DC-programmierbar | Aus: 100 V DC | Sorensen AMETEK"
Serie AusgangsspannungAusgangsstromAusgangsleistungAusgänge
HPX 30-1000 V DC45-6000 A DC45-240 kW1
30; 40; 50; 60; 80; 100; 160; 200; 250; 300; 330; 400; 500; 600; 800; 100045; 56; 60; 75; 90; 94; 100; 105; 112; 114; 120; 125; 131; 135; 150; 152; 168; 175; 180; 187; 190; 200; 210; 224; 225; 228; 240; 250; 262; 266; 270; 282; 300; 304; 315; 342; 350; 360; 375; 376; 380; 400; 405; 420; 450; 456; 470; 480; 500; 525; 532; 540; 564; 600; 608; 630; 658; 675; 700; 720; 750; 752; 800; 840; 846; 900; 940; 960; 1000; 1050; 1125; 1128; 1200; 1250; 1316; 1500; 1503; 1504; 1692; 1750; 1800; 1875; 1880; 2000; 2004; 2100; 2250; 2256; 2400; 2500; 2505; 2625; 2632; 2700; 3000; 3006; 3008; 3375; 3500; 3507; 3600; 3750; 4000; 4008; 4200; 4500; 4509; 4800; 5010; 5250; 600045; 60; 75; 90; 105; 120; 135; 150; 180; 210; 2401
Modell AusgangsspannungAusgangsstromAusgangsleistungAusgänge
HPX-100-1128 100 V DC1,128 kA DC180 kW1
HPX-100-1316 100 V DC1,316 kA DC210 kW1
HPX-100-1504 100 V DC1,504 kA DC240 kW1
HPX-100-282 100 V DC282 A DC45 kW1
HPX-100-376 100 V DC376 A DC60 kW1
HPX-100-470 100 V DC470 A DC75 kW1
HPX-100-564 100 V DC564 A DC90 kW1
HPX-100-658 100 V DC658 A DC105 kW1
HPX-100-752 100 V DC752 A DC120 kW1
HPX-100-846 100 V DC846 A DC135 kW1
HPX-100-940 100 V DC940 A DC150 kW1
HPX-1000-105 1 kV DC105 A DC105 kW1
HPX-1000-120 1 kV DC120 A DC120 kW1
HPX-1000-135 1 kV DC135 A DC135 kW1
HPX-1000-150 1 kV DC150 A DC150 kW1
HPX-1000-180 1 kV DC180 A DC180 kW1
HPX-1000-210 1 kV DC210 A DC210 kW1
HPX-1000-240 1 kV DC240 A DC240 kW1
HPX-1000-45 1 kV DC45 A DC45 kW1
HPX-1000-60 1 kV DC60 A DC60 kW1
HPX-1000-75 1 kV DC75 A DC75 kW1
HPX-1000-90 1 kV DC90 A DC90 kW1
HPX-160-1128 160 V DC1,128 kA DC180 kW1
HPX-160-1316 160 V DC1,316 kA DC210 kW1
HPX-160-1504 160 V DC1,504 kA DC240 kW1
HPX-160-282 160 V DC282 A DC45 kW1
HPX-160-376 160 V DC376 A DC60 kW1
HPX-160-470 160 V DC470 A DC75 kW1
HPX-160-564 160 V DC564 A DC90 kW1
HPX-160-658 160 V DC658 A DC105 kW1
HPX-160-752 160 V DC752 A DC120 kW1
HPX-160-846 160 V DC846 A DC135 kW1
HPX-160-940 160 V DC940 A DC150 kW1
HPX-200-1050 200 V DC1,05 kA DC210 kW1
HPX-200-1200 200 V DC1,2 kA DC240 kW1
HPX-200-225 200 V DC225 A DC45 kW1
HPX-200-300 200 V DC300 A DC60 kW1
HPX-200-375 200 V DC375 A DC75 kW1
HPX-200-450 200 V DC450 A DC90 kW1
HPX-200-525 200 V DC525 A DC105 kW1
HPX-200-600 200 V DC600 A DC120 kW1
HPX-200-675 200 V DC675 A DC135 kW1
HPX-200-750 200 V DC750 A DC150 kW1
HPX-200-900 200 V DC900 A DC180 kW1
HPX-250-180 250 V DC180 A DC45 kW1
HPX-250-240 250 V DC240 A DC60 kW1
HPX-250-300 250 V DC300 A DC75 kW1
HPX-250-360 250 V DC360 A DC90 kW1
HPX-250-420 250 V DC420 A DC105 kW1
HPX-250-480 250 V DC480 A DC120 kW1
HPX-250-540 250 V DC540 A DC135 kW1
HPX-250-600 250 V DC600 A DC150 kW1
HPX-250-720 250 V DC720 A DC180 kW1
HPX-250-840 250 V DC840 A DC210 kW1
HPX-250-960 250 V DC960 A DC240 kW1
HPX-30-1503 30 V DC1,503 kA DC45 kW1
HPX-30-2004 30 V DC2,004 kA DC60 kW1
HPX-30-2505 30 V DC2,505 kA DC75 kW1
HPX-30-3006 30 V DC3,006 kA DC90 kW1
HPX-30-3507 30 V DC3,507 kA DC105 kW1
HPX-30-4008 30 V DC4,008 kA DC120 kW1
HPX-30-4509 30 V DC4,509 kA DC135 kW1
HPX-30-5010 30 V DC5,01 kA DC150 kW1
HPX-30-6000 30 V DC6 kA DC180 kW1
HPX-300-150 300 V DC150 A DC45 kW1
HPX-300-200 300 V DC200 A DC60 kW1
HPX-300-250 300 V DC250 A DC75 kW1
HPX-300-300 300 V DC300 A DC90 kW1
HPX-300-350 300 V DC350 A DC105 kW1
HPX-300-400 300 V DC400 A DC120 kW1
HPX-300-450 300 V DC450 A DC135 kW1
HPX-300-500 300 V DC500 A DC150 kW1
HPX-300-600 300 V DC600 A DC180 kW1
HPX-300-700 300 V DC700 A DC210 kW1
HPX-300-800 300 V DC800 A DC240 kW1
HPX-330-135 330 V DC135 A DC45 kW1
HPX-330-180 330 V DC180 A DC60 kW1
HPX-330-225 330 V DC225 A DC75 kW1
HPX-330-270 330 V DC270 A DC90 kW1
HPX-330-315 330 V DC315 A DC105 kW1
HPX-330-360 330 V DC360 A DC120 kW1
HPX-330-405 330 V DC405 A DC135 kW1
HPX-330-450 330 V DC450 A DC150 kW1
HPX-330-540 330 V DC540 A DC180 kW1
HPX-330-630 330 V DC630 A DC210 kW1
HPX-330-720 330 V DC720 A DC240 kW1
HPX-40-1125 40 V DC1,125 kA DC45 kW1
HPX-40-1500 40 V DC1,5 kA DC60 kW1
HPX-40-1875 40 V DC1,875 kA DC75 kW1
HPX-40-2250 40 V DC2,25 kA DC90 kW1
HPX-40-2625 40 V DC2,625 kA DC105 kW1
HPX-40-3000 40 V DC3 kA DC120 kW1
HPX-40-3375 40 V DC3,375 kA DC135 kW1
HPX-40-3750 40 V DC3,75 kA DC150 kW1
HPX-40-4500 40 V DC4,5 kA DC180 kW1
HPX-40-5250 40 V DC5,25 kA DC210 kW1
HPX-40-6000 40 V DC6 kA DC240 kW1
HPX-400-114 400 V DC114 A DC45 kW1
HPX-400-152 400 V DC152 A DC60 kW1
HPX-400-190 400 V DC190 A DC75 kW1
HPX-400-228 400 V DC228 A DC90 kW1
HPX-400-266 400 V DC266 A DC105 kW1
HPX-400-304 400 V DC304 A DC120 kW1
HPX-400-342 400 V DC342 A DC135 kW1
HPX-400-380 400 V DC380 A DC150 kW1
HPX-400-456 400 V DC456 A DC180 kW1
HPX-400-532 400 V DC532 A DC210 kW1
HPX-400-608 400 V DC608 A DC240 kW1
HPX-50-1200 50 V DC1,2 kA DC60 kW1
HPX-50-1500 50 V DC1,5 kA DC75 kW1
HPX-50-1800 50 V DC1,8 kA DC90 kW1
HPX-50-2100 50 V DC2,1 kA DC105 kW1
HPX-50-2400 50 V DC2,4 kA DC120 kW1
HPX-50-2700 50 V DC2,7 kA DC135 kW1
HPX-50-3000 50 V DC3 kA DC150 kW1
HPX-50-3600 50 V DC3,6 kA DC180 kW1
HPX-50-4200 50 V DC4,2 kA DC210 kW1
HPX-50-4800 50 V DC4,8 kA DC240 kW1
HPX-50-900 50 V DC900 A DC45 kW1
HPX-500-120 500 V DC120 A DC60 kW1
HPX-500-150 500 V DC150 A DC75 kW1
HPX-500-180 500 V DC180 A DC90 kW1
HPX-500-210 500 V DC210 A DC105 kW1
HPX-500-240 500 V DC240 A DC120 kW1
HPX-500-270 500 V DC270 A DC135 kW1
HPX-500-300 500 V DC300 A DC150 kW1
HPX-500-360 500 V DC360 A DC180 kW1
HPX-500-420 500 V DC420 A DC210 kW1
HPX-500-480 500 V DC480 A DC240 kW1
HPX-500-90 500 V DC90 A DC45 kW1
HPX-60-1000 60 V DC1 kA DC60 kW1
HPX-60-1250 60 V DC1,25 kA DC75 kW1
HPX-60-1500 60 V DC1,5 kA DC90 kW1
HPX-60-1750 60 V DC1,75 kA DC105 kW1
HPX-60-2000 60 V DC2 kA DC120 kW1
HPX-60-2250 60 V DC2,25 kA DC135 kW1
HPX-60-2500 60 V DC2,5 kA DC150 kW1
HPX-60-3000 60 V DC3 kA DC180 kW1
HPX-60-3500 60 V DC3,5 kA DC210 kW1
HPX-60-4000 60 V DC4 kA DC240 kW1
HPX-60-750 60 V DC750 A DC45 kW1
HPX-600-100 600 V DC100 A DC60 kW1
HPX-600-125 600 V DC125 A DC75 kW1
HPX-600-150 600 V DC150 A DC90 kW1
HPX-600-175 600 V DC175 A DC105 kW1
HPX-600-200 600 V DC200 A DC120 kW1
HPX-600-225 600 V DC225 A DC135 kW1
HPX-600-250 600 V DC250 A DC150 kW1
HPX-600-300 600 V DC300 A DC180 kW1
HPX-600-350 600 V DC350 A DC210 kW1
HPX-600-400 600 V DC400 A DC240 kW1
HPX-600-75 600 V DC75 A DC45 kW1
HPX-80-1128 80 V DC1,128 kA DC90 kW1
HPX-80-1316 80 V DC1,316 kA DC105 kW1
HPX-80-1504 80 V DC1,504 kA DC120 kW1
HPX-80-1692 80 V DC1,692 kA DC135 kW1
HPX-80-1880 80 V DC1,88 kA DC150 kW1
HPX-80-2256 80 V DC2,256 kA DC180 kW1
HPX-80-2632 80 V DC2,632 kA DC210 kW1
HPX-80-3008 80 V DC3,008 kA DC240 kW1
HPX-80-564 80 V DC564 A DC45 kW1
HPX-80-752 80 V DC752 A DC60 kW1
HPX-80-940 80 V DC940 A DC75 kW1
HPX-800-112 800 V DC112 A DC90 kW1
HPX-800-131 800 V DC131 A DC105 kW1
HPX-800-150 800 V DC150 A DC120 kW1
HPX-800-168 800 V DC168 A DC135 kW1
HPX-800-187 800 V DC187 A DC150 kW1
HPX-800-224 800 V DC224 A DC180 kW1
HPX-800-262 800 V DC262 A DC210 kW1
HPX-800-300 800 V DC300 A DC240 kW1
HPX-800-56 800 V DC56 A DC45 kW1
HPX-800-75 800 V DC75 A DC60 kW1
HPX-800-94 800 V DC94 A DC75 kW1
