DS-5000 | Messgeräte | Ono Sokki

Portabler 2- bis -48 Kanal FFT-Analysator 40/100 kHz (verknüpfbar bis 240 Kanäle 10 kHz)

Glossar: Grundlagen FFT-Analysator, Technische Grundlagen für Messtechnik, Inhalt

10,00 €*

FFT-Analysatoren der DS-5000 Serie von Ono Sokki sind modulare, portable Mehrkanalsysteme. Sie werden mit einem Laptop oder PC über die modulare Software O-Solution via Ethernet angesteuert und die Messergebnisse Online oder Offline verarbeitet. Funktionsmodule für Anwendungen sind FFT-Analyse, Oktaven-Analyse, Tracking-Analyse, Zeit-Frequenz-Analyse, Psychoakustische Schallqualität-Analyse, Fluktuierender Schall (Brummen, Rattern)-Analyse, Grundgerät, Digitalfilter, Externe Kontrolle via Software. Die DS-5000 Serie ist für Messungen von Signalen mit entweder 40kHz oder 100kHz Bandbreite ausgelegt und wird individuell konfiguriert. Bei 40KHz sind bis zu maximal für FFT 48 Eingangskanäle je Gerät (bzw. 240 Kanäle @ 10kHz je System), 4 (bzw. 10) Eingänge für Trigger oder Umdrehungszahl, sowie 6 Ausgänge z.B. zur Ansteuerung von Rüttlern möglich. Als System werden mehrere Geräte synchronisiert in Reihe gekoppelt (Daisy-Chain). Bei 100KHz ist ein Gerät mit maximal 4 FFT Eingangskanälen, 4 Eingängen für Trigger oder Umdrehungszahl, sowie 2 Ausgängen möglich. Die vorher gewählten Module werden vom Hersteller in Japan zusammengebaut oder dort nachträglich ergänzt. Batteriebetrieb mit Hot-Swap ist optional möglich. Ein Monitorausgang für Kopfhörer zur Mikrofonkontrolle steht zur Verfügung.


Serie DS-5000
Phasengenauigkeit ±0.1° (kleiner 20 kHz)(Kanal zu Kanal)
Verstärkergenauigkeit ±0.1dB (kleiner 20 kHz)(Kanal zu Kanal)
Eingangsspannung 30 V AC|±42,4 V DC
ADC 24 Bit Delta-Sigma Typ
Ein-/Ausgangsisolation 42,4 V DC
Bauform Tischgerät
Kategorie Messgeräte
Schnittstellen Ethernet In/Out IPv4/6|Link (Daisy-Chain)|2x USB|SD-Card|Kopfhörer
Beschreibung

• Funktionsmodule: FFT-Analyse, Oktaven-Analyse, Tracking-Analyse, Zeit-Frequenz-Analyse, Psychoakustische Schallqualität-Analyse, Fluktuierender Schall (Brummen, Rattern)-Analyse, Grundgerät, Digitalfilter, Externe Kontrolle via Software
• Eingangs/Ausgangsmodule (max.): 8 (40kHz) / 3 (100kHz)
• Option: plus Batteriemodul

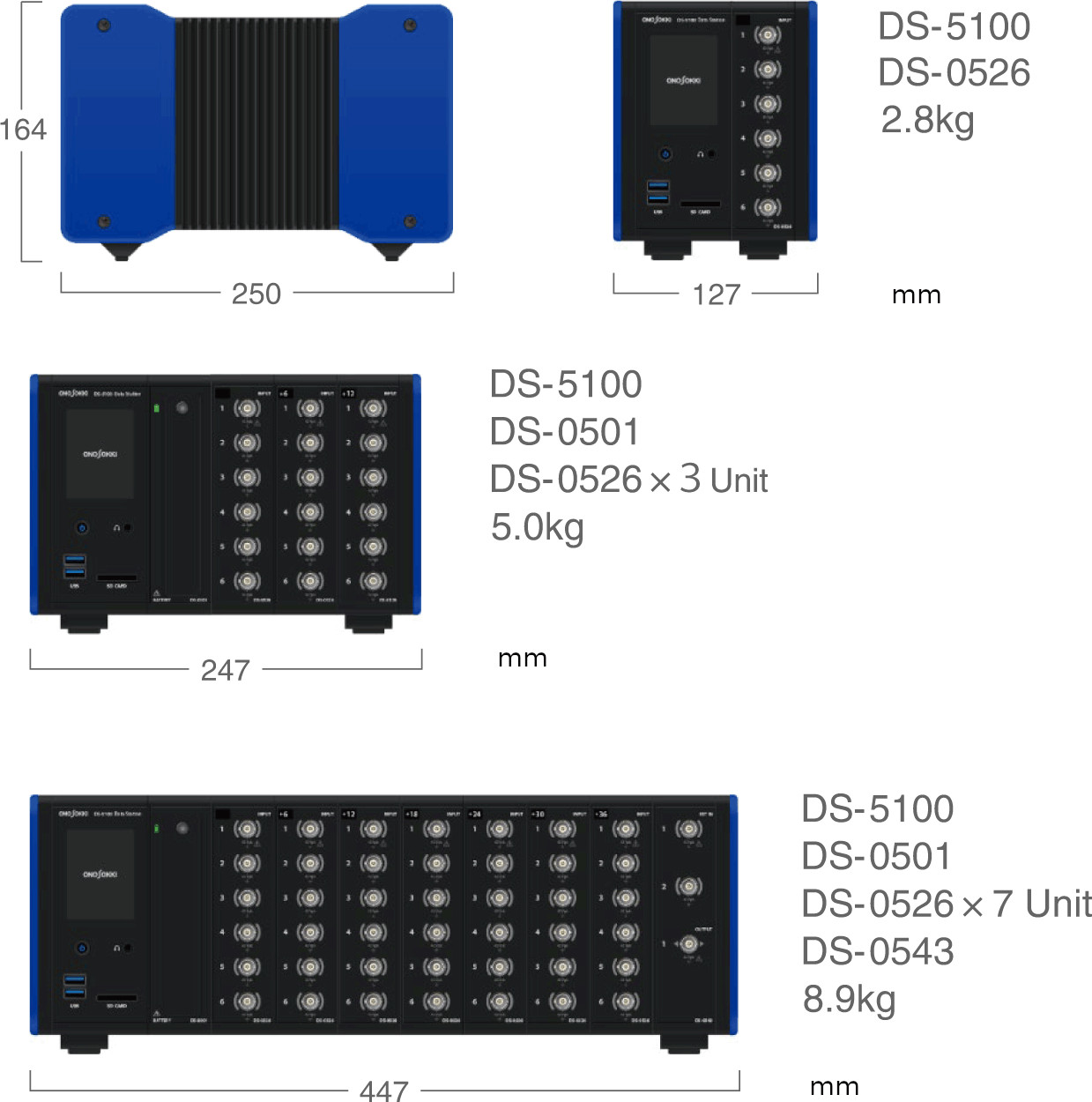

• Hardware Verbindung bis 5 Geräte möglich (40KHz-10KHz)
• Hardware Verbindungsart: Daisy Chain
• Ausschließlich 40 kHz oder 100 kHz Eingangs-Module wählbar
• Ausgangsspannung: ±10 mV bis ±10 V
• Offset Spannung: ±10 V
• Wellenformen: Sinus, frequenzmodulierter Sinus, Zufall (keine Nachbarkanalkorrelation), Pseodozufall, Impuls, Oktavbandrauschen, Rosa-Rauschen, aufgenommene Daten

Arbeitstemperatur -10 bis 50 °C (20 to 80 %RF, keine Kondensation)
Spezielle Zulassungen Niederspannungsrichtlinie 2014/35/EU Standard EN61010-1|EMV Richtlinie 2014/30/EU Standard EN61326-1|RoHS Richtlinie 2011/ 65/ EU Standard EN IEC 6300
Ähnliches Produkt

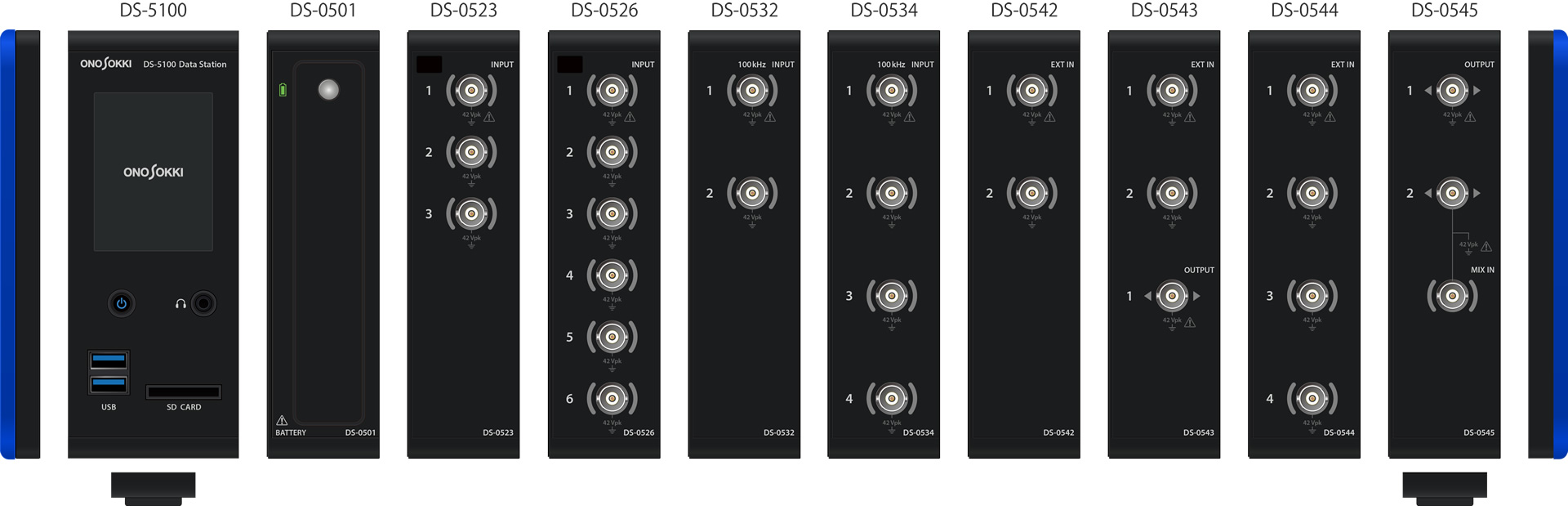

O-Solution, DS-5000, DS-5100-40, DS-5100-100, DS-0532, DS-0534, DS-0523, DS-0256, DS-0542, DS-0544, DS-0543, DS-0545, DS-0501

SubKategorie FFT-Analysator
Messbereiche 40 kHz|100 kHz
Kanäle 2-240
Intern link_technische_info FFT-Analysator
Dynamikbereich 130 dB: 40 kHz Eingangsmodul|120 dB:100 kHz (Gesamtbereich, 0 dBVr Bereich, 4096 Analysepunkte, 1 kHz oder mehr)
Sensorstromversorgung 24V 4mA|CCLD: zuschaltbar (mit Unterbrechungserkennung)|TEDS: unterstützt Beschleunigungssensoren IEEE 1451.4 Ver.0.9 / 1.0, Mikrofon und Power Sensor nach IEEE 1451.4 Ver. 1.0)
Eingangsbuchsen BNC
Ausgangsbuchsen BNC
Eingangsart Single ended
Eingangstyp jeder Kanal immer isoliert
Produktinformationen "DS-5000 | Messgeräte | Ono Sokki"
Serie Eingangsspannung
DS-5000 30 V AC
30
Modell Eingangsspannung
DS-0256 ±30 V AC|42,4 V DC
DS-0501 10-28 V DC
DS-0523 ±30 V AC|42,4 V DC
DS-0532 ±30 V AC|42,4 V DC
DS-0534 ±30 V AC|42,4 V DC
DS-0542 ±30 V AC|42,4 V DC
DS-0543 ±30 V AC|42,4 V DC
DS-0544 ±30 V AC|42,4 V DC
DS-0545
DS-5100-100 ±30 V AC|42,4 V DC
DS-5100-40 ±30 V AC|42,4 V DC
