DS-0543 | Messgeräte | Ono Sokki

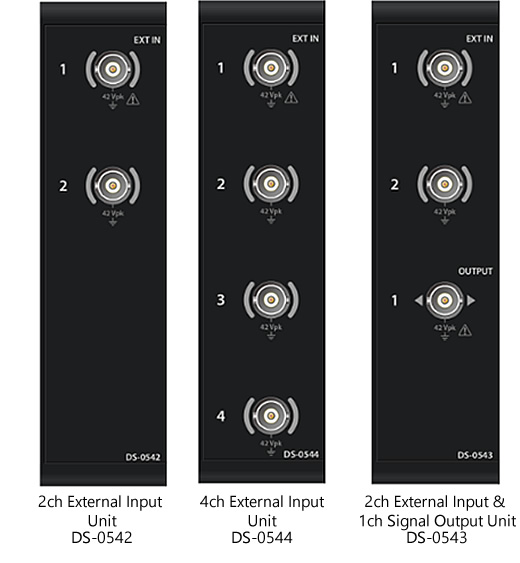

Aus-/Eingangsmodul Umdrehung/Trigger
- Artikel-Nr.: DS-0543
- Messbereiche: 0-40 kHz|0-100 kHz
- Kanäle: 2 (Ein Umdrehung/Trigger) , 1 (Aus)
- Eingangsart: Single ended
- Eingangstyp: jeder Kanal immer isoliert
- Buchsen (Ein/Aus): BNC / BNC
- Eingangssspannung: 30 V AC|±42,4 V DC
- IsolationEin-/Aus: 42,4 V DC
📓 Übersichtswebseite der DS-5000-Serie
📓 Datenblatt
▶Produktvorführung im Video
📓 Ono Sokki Produktkatalog
📓 Line Card

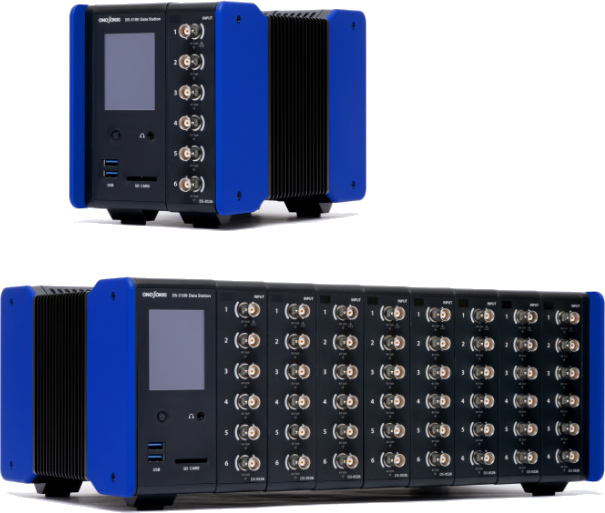

| FFT-Analysatoren der DS-5000 Serie von Ono Sokki sind modulare, portable Mehrkanalsysteme. Sie werden mit einem Laptop oder PC über die modulare Software O-Solution via Ethernet angesteuert und die Messergebnisse Online oder Offline verarbeitet. Funktionsmodule für Anwendungen sind FFT-Analyse, Oktaven-Analyse, Tracking-Analyse, Zeit-Frequenz-Analyse, Psychoakustische Schallqualität-Analyse, Fluktuierender Schall (Brummen, Rattern)-Analyse, Grundgerät, Digitalfilter, Externe Kontrolle via Software. Die DS-5000 Serie ist für Messungen von Signalen mit entweder 40kHz oder 100kHz Bandbreite ausgelegt und wird individuell konfiguriert. Bei 40KHz sind bis zu maximal für FFT 48 Eingangskanäle je Gerät (bzw. 240 Kanäle @ 10kHz je System), 4 (bzw. 10) Eingänge für Trigger oder Umdrehungszahl, sowie 6 Ausgänge z.B. zur Ansteuerung von Rüttlern möglich. Als System werden mehrere Geräte synchronisiert in Reihe gekoppelt (Daisy-Chain). Bei 100KHz ist ein Gerät mit maximal 4 FFT Eingangskanälen, 4 Eingängen für Trigger oder Umdrehungszahl, sowie 2 Ausgängen möglich. Die vorher gewählten Module werden vom Hersteller in Japan zusammengebaut oder dort nachträglich ergänzt. Batteriebetrieb mit Hot-Swap ist optional möglich. Ein Monitorausgang für Kopfhörer zur Mikrofonkontrolle steht zur Verfügung. |
| Serie | DS-5000 |
| Eingangsspannung | 30 V AC|±42,4 V DC |
| Ein-/Ausgangsisolation | 42,4 V DC |
| Bauform | Modul |
| Kategorie | Messgeräte |
| Beschreibung | • Ausgangsspannung: ±10 mV bis ±10 V • Offset Spannung: ±10 V • Wellenformen: Sinus, frequenzmodulierter Sinus, Zufall (keine Nachbarkanalkorrelation), Pseodozufall, Impuls, Oktavbandrauschen, Rosa-Rauschen, aufgenommene Daten |
| Arbeitstemperatur | -10 bis 50 °C (20 to 80 %RF, keine Kondensation) |
| Bauform Detail | DS-5000-Modul |
| Spezielle Zulassungen | Niederspannungsrichtlinie 2014/35/EU Standard EN61010-1|EMV Richtlinie 2014/30/EU Standard EN61326-1|RoHS Richtlinie 2011/ 65/ EU Standard EN IEC 6300 |

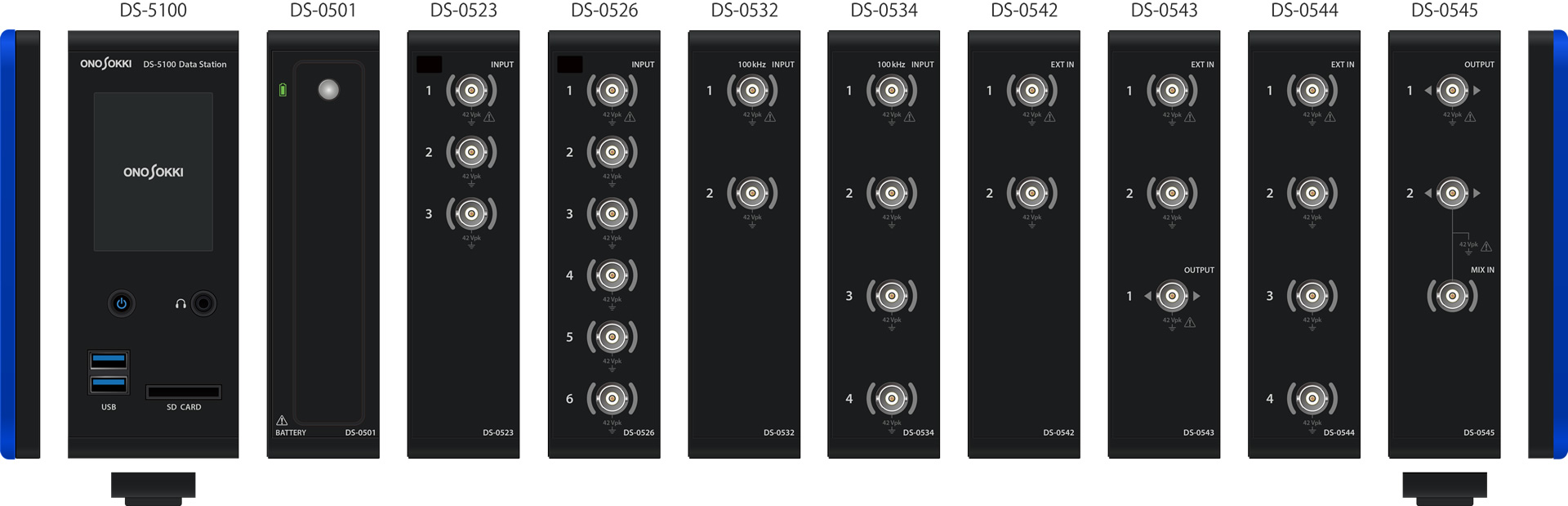

| Ähnliches Produkt | O-Solution, DS-5000, DS-5100-40, DS-5100-100, DS-0532, DS-0534, DS-0523, DS-0256, DS-0542, DS-0544, DS-0543, DS-0545, DS-0501 |
| SubKategorie | FFT-Analysator |
| Messbereiche | 0-40 kHz|0-100 kHz |
| Kanäle | 2 (Ein Umdrehung/Trigger) , 1 (Aus) |
| Intern link_technische_info | FFT-Analysator |
| Eingangsbuchsen | BNC |
| Ausgangsbuchsen | BNC |
| Eingangsart | Single ended |
| Eingangstyp | jeder Kanal immer isoliert |
Produktinformationen "DS-0543 | Messgeräte | Ono Sokki"
| Serie | Eingangsspannung |
|---|---|
| DS-5000 | 30 V AC |
| 30 |
| Modell | Eingangsspannung |
|---|---|
| DS-0256 | ±30 V AC|42,4 V DC |
| DS-0501 | 10-28 V DC |
| DS-0523 | ±30 V AC|42,4 V DC |
| DS-0532 | ±30 V AC|42,4 V DC |
| DS-0534 | ±30 V AC|42,4 V DC |
| DS-0542 | ±30 V AC|42,4 V DC |
| DS-0543 | ±30 V AC|42,4 V DC |
| DS-0544 | ±30 V AC|42,4 V DC |
| DS-0545 | |
| DS-5100-100 | ±30 V AC|42,4 V DC |
| DS-5100-40 | ±30 V AC|42,4 V DC |
