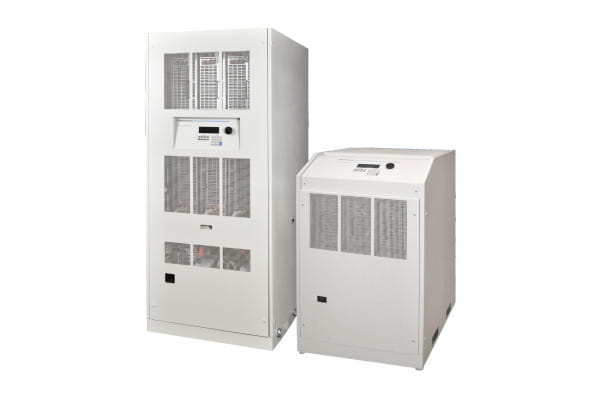

BPS45-3 | AC/AC | California Instruments AMETEK
AC-Quelle mit 30 kVA bis 180 kVA
- Artikel-Nr.: BPS45-3
- Ausgangsleistung: 45 kVA
- Ausgangsspannung: 150 V AC|400 V AC
- Ausgangsstrom: 100 A AC|50 A AC
- Ausgänge: 2
- Phasen: 3
📓 Datenblatt
📓 Programming Manual
📓 User Manual
📓 Line Card
| Die AC-Quellen der BPS-Serie verfügen über einen integrierten Transientengenerator, AC Ausgang und bieten eine RS232, USB, GPIB und optional eine LAN Schnittstelle. Die modulare Architektur der BPS-Geräte ermöglicht ein Parallelschalten mehrerer Chassis für mehr Leistung. Der Ausgangsfrequenzbereich reicht von 16 bis 819 Hz. Mit der Hochspannungs-Option sind bis zu 400 V L-N bzw. 692 V L-L möglich. Der AC- Eingang ist mit einer Leistungsfaktor-Korrektur (PFC) ausgestattet. Bei der BPS-Serie handelt es sich um eine technisch reduzierten Version der leistungsstarken MX- und RS-Serien des gleichen Herstellers. Die Geräte der MX- und RS-Serie verfügen über einen integrierten Arbiträrgenerator, Harmonischenanalyse, eine programmierbare Ausgangsimpedanz, einen AC-, DC- oder AC-DC-kombinierten- Ausgang sowie eine optionale SNK-Option mit der die Geräte bis zu 100% ihrer Nennleistung wieder aufnehmen können und ohne nennenswerte Verluste ins Netz zurückspeisen können. Die MX- und RS-Serie eignet sich damit besonders für komplexe Anwendungen in der Forschung & Entwicklung oder in der Qualitätssicherung. Die BPS-Serie dagegen stellt eine kosteneffektive Stromversorgungslösung für den Produktionsbereich dar, für einfache Anwendungen bei der Frequenzumwandlung, bei einfachen automatischen Testsystemen oder als zentrale Stromversorgung z.B. für AC-Motoren-Tests oder für einfache Avionik-Tests. |
| Serie | BPS |
| Ausgangsleistung | 45 kVA |
| Ausgangsspannung | 150 V AC|400 V AC |
| Ausgangsstrom | 100 A AC|50 A AC |
| Ausgänge | 2 |
| Phasen | 3 |
| Typ | Quelle |
| Eingang | AC |
| Kategorie | AC/AC |
| Schnittstellen | GPIB|LAN|RS232|USB |
| Beschreibung | • AC-Ausgang • Frequenzbereich von 16 bis zu 819 Hz • Hoch-Spannungsoption bis zu 400 V (L-N), (692 V L-L) • Integrierter Transienten-Generator • Technisch reduzierte Version der MX-/RS-Serie • Wechselspannungsquellen mit 1- und 3-Phasen Ausgang • GPIB/RS232/USB/LAN-Schnittstellen |
| Technologie | Getaktet |
| Weitere Informationen | Reduzierter Funktionsumfang gegenüber Serie MX, integrierter Transienten-Generator|Reduzierter Funktionsumfang gegenüber Serie MX, integrierter Transienten-Generator|Reduzierter Funktionsumfang gegenüber Serie MX, integrierter Transienten-Generator |
| Produktalternative | 61800, MX, RS |
| Arbeitstemperatur | AC-Quelle mit 30 kVA bis 180 kVA |
| Bauart | 61800|MX|RS|61800|MX|RS|61800|MX|RS |
| Marke | California Instruments AMETEK |
Produktinformationen "BPS45-3 | AC/AC | California Instruments AMETEK"
| Serie | Ausgangsspannung | Ausgangsstrom | Ausgangsleistung | Ausgänge | Phasen |
|---|---|---|---|---|---|
| BPS | 150-400 V AC | 33,3-400 A AC | 30-180 kVA | 2 | 1-3 |
| 150; 400 | 33.3; 50; 66.7; 83; 100; 150; 166; 200; 300; 332; 400 | 30; 45; 75; 90; 150; 180 | 2 | 1; 3 |
| Modell | Ausgangsspannung | Ausgangsstrom | Ausgangsleistung | Ausgänge | Phasen |
|---|---|---|---|---|---|
| BPS150 | 150 V AC|400 V AC | 166 A AC|332 A AC | 150 kVA | 2 | 3 |
| BPS180 | 150 V AC|400 V AC | 200 A AC|400 A AC | 180 kVA | 2 | 3 |
| BPS30-1 | 150 V AC|400 V AC | 100 A AC|200 A AC | 30 kVA | 2 | 1 |
| BPS30-3 | 150 V AC|400 V AC | 33,3 A AC|66,7 A AC | 30 kVA | 2 | 3 |
| BPS45-1 | 150 V AC|400 V AC | 150 A AC|300 A AC | 45 kVA | 2 | 1 |
| BPS45-3 | 150 V AC|400 V AC | 100 A AC|50 A AC | 45 kVA | 2 | 3 |
| BPS75 | 150 V AC|400 V AC | 166 A AC|83 A AC | 75 kVA | 2 | 3 |
| BPS90 | 150 V AC|400 V AC | 100 A AC|200 A AC | 90 kVA | 2 | 3 |
