BHK500-80MG | AC/DC-programmierbar | Aus: 500 V DC | Kepco
Programmierbares Hochspannungsnetzgerät mit 300 bis 2000 V bei 40 und 200 W
- Artikel-Nr.: BHK500-80MG
- Ausgangsleistung: 40 W
- Ausgangsspannung: 500 V DC
- Ausgangsstrom: 0,08 A DC
- Ausgänge: 1
📓 Datenblatt
📓 Line Card

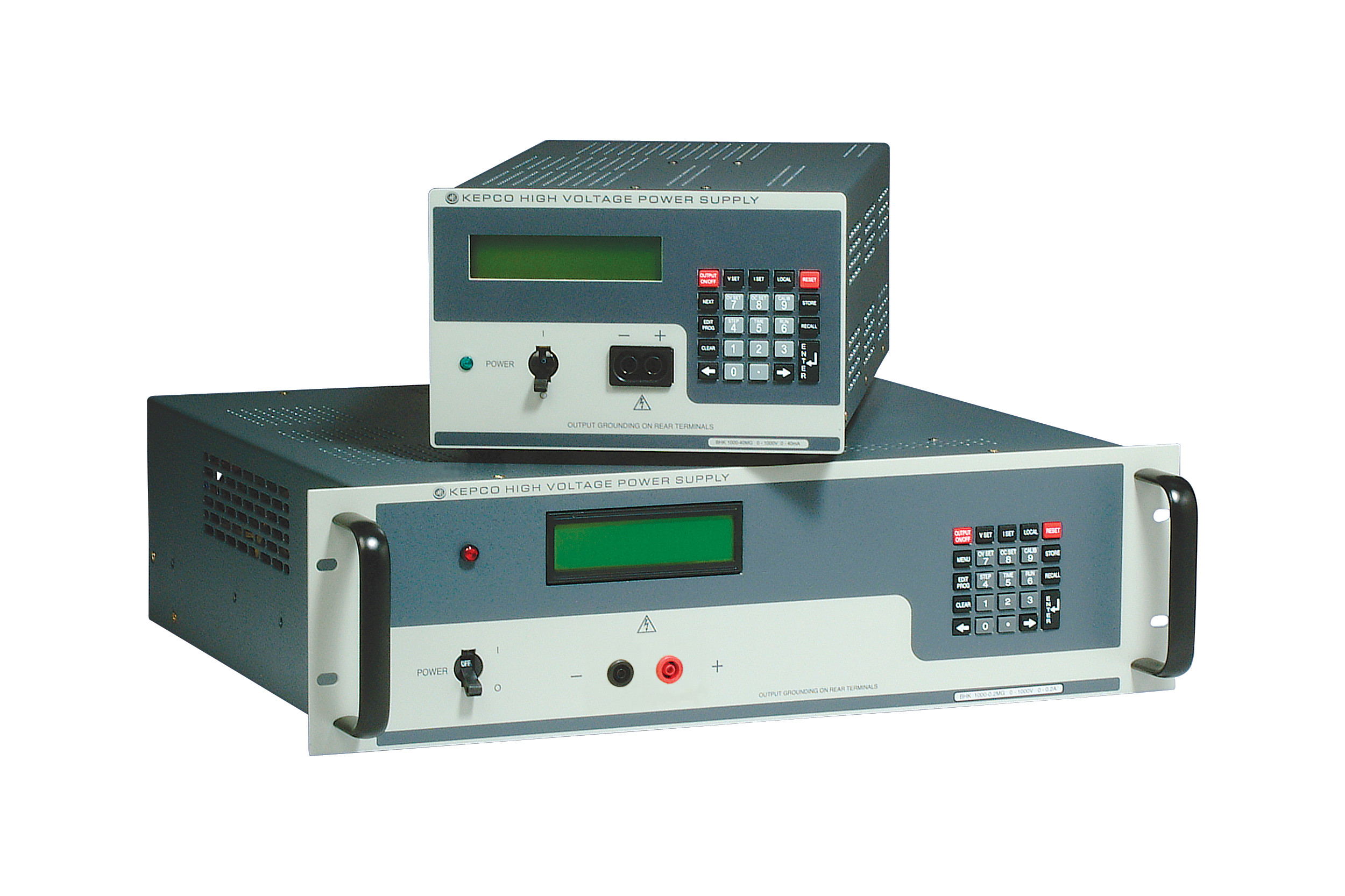

| Die Hochspannungsnetzgeräte der Serie BHK-MG sind mit Ausgangsspannungen von 300, 500, 1000 und 2000 V bei Leistungen von 40 und 200 Watt erhältlich. Die DC-Netzgeräte arbeiten wahlweise im slow mode als konventionelle, sehr stabile Strom-/Spannungsquelle oder im fast mode zur Programmierung schneller Strom-/Spannungssprünge. Die Programmierung kann dabei entweder über den Analog-Steuereingang oder /und über die standardmäßige GPIB Schnittstelle erfolgen. Die Programmierauflösung für Strom oder Spannung ist 12 Bit. Es werden die SCPI-Normbefehle verwendet. Strom- und Spannungswerte können über den IEC-Bus zurückgelesen werden. Durch die Verwendung moderner Leistungs-FET´s werden Programmierfrequenzen bis zu 2,5 kHz und Anstiegszeiten bis zu 30 V/µs erreicht. Zur Leistungserweiterung können alle Modelle parallel, die 300 V-, 500 V- und 1000 V-Modelle auch in Serie geschaltet werden. |
| Serie | BHK-MG |
| Ausgangsleistung | 40 W |
| Ausgangsspannung | 500 V DC |
| Ausgangsstrom | 0,08 A DC |
| Ausgänge | 1 |
| Typ | Quelle |
| Eingang | AC |
| Kategorie | AC/DC-programmierbar |
| Schnittstellen | Analog|GPIB |
| Beschreibung | • Rücklesen von Strom- und Spannungswerten • Schnelle analoge Programmierung • Transistor-Ausgangsstufe • Zweizeilige Digitalanzeige • Parallel/ Seriell verschaltbar • Schnittstellen: Analog, GPIB Standard • Ausgangsleistung 40 und 200 W • Ausgangsspannungen 300, 500, 1000 und 2000 VDC |
| Technologie | Getaktet |
| Weitere Informationen | 300, 500, 1000 und 2000 V bei Leistungen von 40 und 200 W|300, 500, 1000 und 2000 V bei Leistungen von 40 und 200 W|300, 500, 1000 und 2000 V bei Leistungen von 40 und 200 W |
| Bauart | 19 Zoll Rack Montage|Tischgerät |
Produktinformationen "BHK500-80MG | AC/DC-programmierbar | Aus: 500 V DC | Kepco"
| Serie | Ausgangsspannung | Ausgangsstrom | Ausgangsleistung | Ausgänge |
|---|---|---|---|---|
| BHK-MG | 300-2000 V DC | 20-600 mA DC | 40-200 W | 1 |
| 300; 500; 1000; 2000 | 20; 40; 80; 100; 130; 200; 400; 600 | 40; 200 | 1 |
| Modell | Ausgangsspannung | Ausgangsstrom | Ausgangsleistung | Ausgänge |
|---|---|---|---|---|
| BHK1000-0,2MG | 1 kV DC | 200 mA DC | 200 W | 1 |
| BHK1000-40MG | 1 kV DC | 40 mA DC | 40 W | 1 |
| BHK2000-0,1MG | 2 kV DC | 100 mA DC | 200 W | 1 |
| BHK2000-20MG | 2 kV DC | 20 mA DC | 40 W | 1 |
| BHK300-0,6MG | 300 V DC | 0,6 A DC | 200 W | 1 |
| BHK300-130MG | 300 V DC | 130 mA DC | 40 W | 1 |
| BHK500-0,4MG | 500 V DC | 400 mA DC | 200 W | 1 |
| BHK500-80MG | 500 V DC | 80 mA DC | 40 W | 1 |
