ATE36-30M | AC/DC-programmierbar | Aus: 36 V DC | Kepco

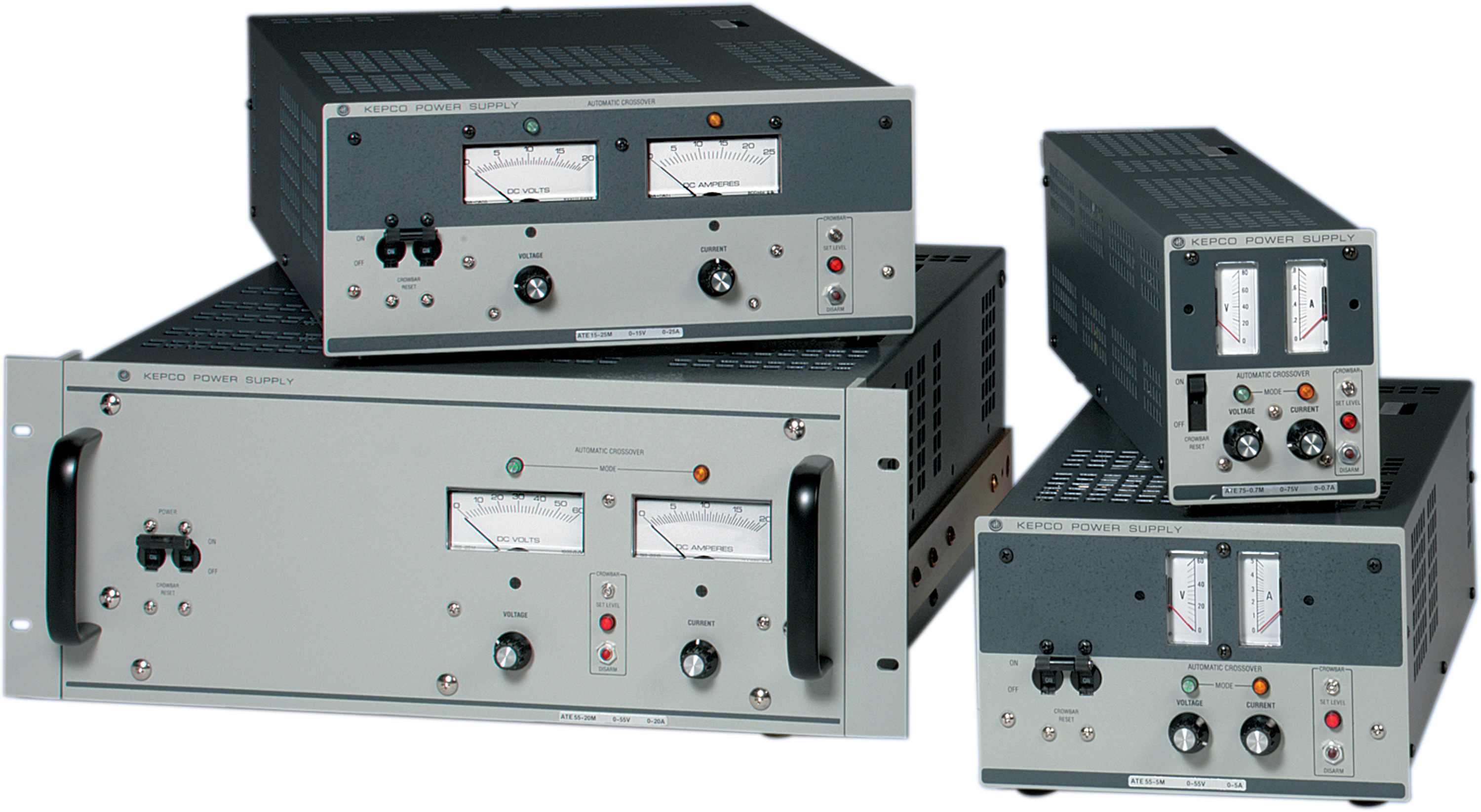

Lineares, programmierbares DC-Netzgerät mit 50, 100, 250, 500 und 1000 W
- Artikel-Nr.: ATE36-30M
- Ausgangsleistung: 1 kW
- Ausgangsspannung: 36 V DC
- Ausgangsstrom: 30 A DC
- Ausgänge: 1
📓 Datenblatt
📓 Line Card
| Die linearen DC-Stromversorgungen der Serie ATE des Herstellers Kepco sind mit Ausgansleistungen von 50 bis 1000 W lieferbar. Die Ausgangskapazität ist für schnelle Anwendungen vom Ausgang trennbar. In dieser Betriebsart können die DC-Netzgeräte mit einem externen Analogsignal bis in den kHz-Bereich angesteuert werden. Ist dagegen eine hohe Stabilität der Spannung oder des Stromes gefordert, so wird der Kondensator parallel zum Ausgang zugeschaltet. Über getrennte Eingänge sind Spannung und Strom mit automatischem Übergang ansteuerbar. Zur Erhöhung der Leistung können mehrere Netzgeräte im Master / Slave-Modus zusammengeschaltet werden. Eine Überspannungsgrenze ist manuell oder über eine 0-10 Volt Steuerspannung definierbar. Frei verschaltbare Vorverstärker lassen sich zur Skalierung oder Summierung externer Steuerspannungen verwenden. Die DC-Stromversorgungen der ATE-Serie können spannungs- und stromgesteuert werden. Überspannungsschutz und Überstromschutz können über den gesamten Bereich eingestellt werden. Bei Master- / Slave-Steuerung wird bei seriellem Betrieb die Ausgangsspannung, bei parallelem Betrieb der Ausgangsstrom um ein Vielfaches erhöht. Die Netzgeräte werden als 19-Zoll-Einheiten geliefert und können auch als Tischgeräte im Labor verwendet werden. Sie können wahlweise mit analogen oder digitalen Display ausgestattet werden. Systemgeräte der Serie ATE mit eingebauter Schnittstelle und Leistungen von 1000 W sind unter der ATE-DMG Serie zu finden. |
| Serie | ATE |
| Ausgangsleistung | 1 kW |
| Ausgangsspannung | 36 V DC |
| Ausgangsstrom | 30 A DC |
| Ausgänge | 1 |
| Typ | Quelle |
| Eingang | AC |
| Kategorie | AC/DC-programmierbar |
| Schnittstellen | Analog |
| Beschreibung | • Analoge Ansteuerung mit frei skalierbarem Signal • Hohe Programmiergeschwindigkeiten • Präzise Einstellung über 10-Gang Potentiometer • Schnelles Regelverhalten bei Laständerungen • Ausgangsleistungen von 50, 100, 250, 500 und 1000 W • Geringes Rauschen und stabile Regelung |
| Technologie | Linear |
| Weitere Informationen | Geringes Rauschen, stabile Regelung|Geringes Rauschen, stabile Regelung|Geringes Rauschen, stabile Regelung |
| Produktalternative | ATE-DMG |
| Bauart | 19 Zoll Rack Montage|Tischgerät |
Produktinformationen "ATE36-30M | AC/DC-programmierbar | Aus: 36 V DC | Kepco"
| Serie | Ausgangsspannung | Ausgangsstrom | Ausgangsleistung | Ausgänge |
|---|---|---|---|---|
| ATE | 6-325 V DC | 0,3-100 A DC | 50-1000 W | 1 |
| 6; 15; 25; 36; 55; 75; 100; 150; 325 | 0.3; 0.5; 0.7; 0.8; 1; 1.5; 2; 2.5; 3; 3.5; 4; 5; 6; 7; 8; 10; 15; 20; 25; 30; 40; 50; 100 | 50; 100; 250; 500; 1000 | 1 |
| Modell | Ausgangsspannung | Ausgangsstrom | Ausgangsleistung | Ausgänge |
|---|---|---|---|---|
| ATE100-0.5M | 100 V DC | 0,5 A DC | 50 W | 1 |
| ATE100-10M | 100 V DC | 10 A DC | 1 kW | 1 |
| ATE100-1M | 100 V DC | 1 A DC | 100 W | 1 |
| ATE100-2.5M | 100 V DC | 2,5 A DC | 250 W | 1 |
| ATE100-5M | 100 V DC | 5 A DC | 500 W | 1 |
| ATE15-15M | 15 V DC | 15 A DC | 250 W | 1 |
| ATE15-25M | 15 V DC | 25 A DC | 500 W | 1 |
| ATE15-3M | 15 V DC | 3 A DC | 50 W | 1 |
| ATE15-50M | 15 V DC | 50 A DC | 1 kW | 1 |
| ATE15-6M | 15 V DC | 6 A DC | 100 W | 1 |
| ATE150-0.3M | 150 V DC | 300 mA DC | 50 W | 1 |
| ATE150-0.7M | 150 V DC | 0,7 A DC | 100 W | 1 |
| ATE150-1.5M | 150 V DC | 1,5 A DC | 250 W | 1 |
| ATE150-3.5M | 150 V DC | 3,5 A DC | 500 W | 1 |
| ATE150-7M | 150 V DC | 7 A DC | 1 kW | 1 |
| ATE25-10M | 25 V DC | 10 A DC | 250 W | 1 |
| ATE25-20M | 25 V DC | 20 A DC | 500 W | 1 |
| ATE25-2M | 25 V DC | 2 A DC | 50 W | 1 |
| ATE25-40M | 25 V DC | 40 A DC | 1 kW | 1 |
| ATE25-4M | 25 V DC | 4 A DC | 100 W | 1 |
| ATE325-0.8M | 325 V DC | 0,8 A DC | 250 W | 1 |
| ATE36-1.5M | 36 V DC | 1,5 A DC | 50 W | 1 |
| ATE36-15M | 36 V DC | 15 A DC | 500 W | 1 |
| ATE36-30M | 36 V DC | 30 A DC | 1 kW | 1 |
| ATE36-3M | 36 V DC | 3 A DC | 100 W | 1 |
| ATE36-8M | 36 V DC | 8 A DC | 250 W | 1 |
| ATE55-10M | 55 V DC | 10 A DC | 500 W | 1 |
| ATE55-1M | 55 V DC | 1 A DC | 50 W | 1 |
| ATE55-20M | 55 V DC | 20 A DC | 1 kW | 1 |
| ATE55-2M | 55 V DC | 2 A DC | 100 W | 1 |
| ATE55-5M | 55 V DC | 5 A DC | 250 W | 1 |
| ATE6-100M | 6 V DC | 100 A DC | 500 W | 1 |
| ATE6-10M | 6 V DC | 10 A DC | 50 W | 1 |
| ATE6-25M | 6 V DC | 25 A DC | 100 W | 1 |
| ATE6-50M | 6 V DC | 50 A DC | 500 W | 1 |
| ATE6-5M | 6 V DC | 5 A DC | 50 W | 1 |
| ATE75-0.7M | 75 V DC | 0,7 A DC | 50 W | 1 |
| ATE75-1.5M | 75 V DC | 1,5 A DC | 100 W | 1 |
| ATE75-15M | 75 V DC | 15 A DC | 1 kW | 1 |
| ATE75-3M | 75 V DC | 3 A DC | 250 W | 1 |
| ATE75-8M | 75 V DC | 8 A DC | 500 W | 1 |
