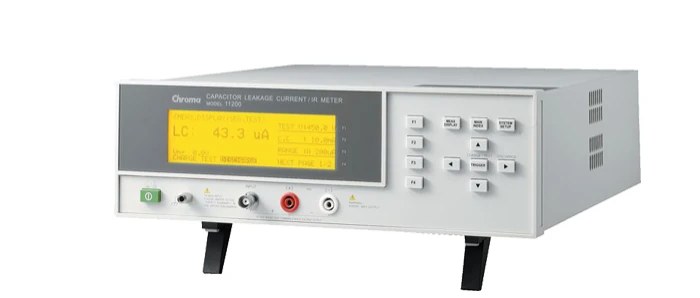

11200 | Kondensator-Verluststrom/IR-Meter | Chroma

1200|Serienübersicht

Die Chroma Serie 11200 ist ein hochpräzises Messsystem zur Erfassung von Kondensator-Verluststrom und wurde speziell für die Anforderungen in Produktion, Qualitätssicherung und Forschung entwickelt. Mit ihrer exzellenten Messgenauigkeit im Mikroampere-Bereich ermöglicht die Serie die zuverlässige Prüfung von Film-, Elektrolyt- und Keramikkondensatoren auf Durchschlagsfestigkeit, Leckströme und Isolationsqualität.
Durch programmierbare Prüfspannungen bis zu mehreren Kilovolt lassen sich realistische Betriebsbedingungen simulieren. Die integrierte Messfunktion für Kondensator-Verluststrom erkennt frühzeitig Fehler wie Materialschwächen, Fertigungsfehler oder Alterungseffekte – ein entscheidender Vorteil für Hersteller, die höchste Zuverlässigkeit fordern.
Dank automatisierter Prüfsequenzen, Schnittstellen (GPIB, RS-232) und präziser Leckstromanalyse ist die Chroma 11200-Serie ideal für den Serientest sowie Laboreinsätze geeignet. Dieses System setzt neue Maßstäbe in der präzisen Beurteilung von Kondensator-Verluststrom und trägt zur Qualitätssicherung auf höchstem Niveau bei.

Serie 11200
Ausgangsspannung 1 V-100 V
Ausgangsstrom 0,5 mA-500 mA
Kategorie DC-Stromversorgung
Beschreibung • Konstante Gleichstromquelle mit Entladefunktion
• Isolationswiderstand- (IR) Prüffunktion
• Durchlassspannungsfunktion für Diode, LED, Zener-Diode und Varistor
• Prüffunktion der Stoßspannung für Elektrolytkondensator (JISC5101/5102/5140/5141)
• Grundgenauigkeit 3 %
• Optionale Kontaktprüffunktion zur Verbesserung der Prüfzuverlässigkeit
• Prüffunktion der Spannungsfestigkeit von Aluminiumfolien und der Anstiegszeit (für EIAJ RC-2364A)
• Präzise, niedrigeKonstantstromladungsfähigkeit
• Ermöglicht großen Ladestrom (500 mA) für schnellere Ladegeschwindigkeit
• Digital-Timer im Inneren
• Komparator und Pass/Fail-Alarmsignaltonfunktion
• Große LCD-Anzeige (240x64-Punktmatrix)
• Leicht bedienbare grafische Benutzeroberfläche: Softpanel (Option)
• Anwenderfreundliche Benutzeroberfläche
Hersteller Chroma
Abmessungen 100 x 320 x 346.1 mm
Produktinformationen "11200 | Kondensator-Verluststrom/IR-Meter | Chroma"
Serie
11200
