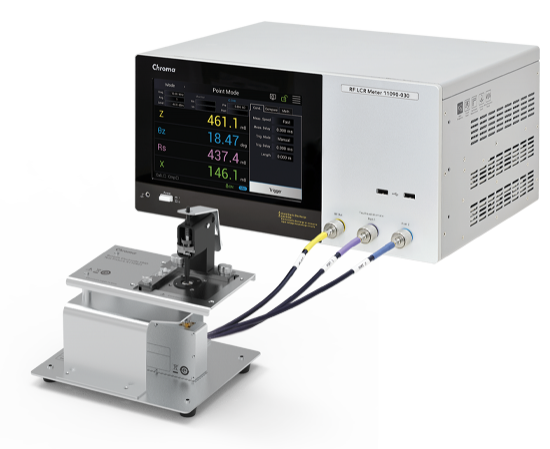

Mit SMD-Adapter: HF-LCR-Messgerät Chroma 11090-030 mit angeschlossenem SMD-Prüfadapter für SMD-Bauteilprüfung, Impedanzmessung und LCR-Messung.

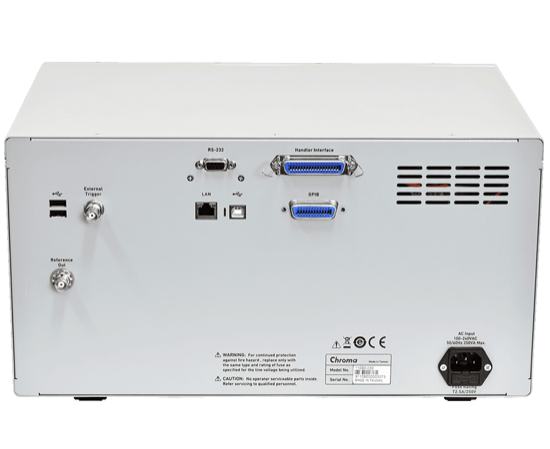

Rückansicht: Rückseite des Chroma 11090-030 mit Schnittstellen und Netzanschluss (HF-LCR-Messgerät) für HF-Bauteilprüfung, Impedanzmessung und LCR-Messung.
Frontansicht: HF-LCR-Messgerät Chroma 11090-030 mit großem Farbdisplay und Messanschlüssen für HF-Bauteilprüfung, Impedanzmessung und LCR-Messung.
Mit SMD-Adapter: HF-LCR-Messgerät Chroma 11090-030 mit angeschlossenem SMD-Prüfadapter für SMD-Bauteilprüfung, Impedanzmessung und LCR-Messung.
Rückansicht: Rückseite des Chroma 11090-030 mit Schnittstellen und Netzanschluss (HF-LCR-Messgerät) für HF-Bauteilprüfung, Impedanzmessung und LCR-Messung.

Chroma 11090-030 – HF-/RF-LCR-Meter bis 300 MHz

Das Chroma 11090-030 ist ein HF-/RF-LCR-Meter für die Impedanzmessung an SMD-Induktivitäten, Ferritperlen und HF-Filtern. Mit Prüffrequenzen von 100 kHz bis 300 MHz unterstützt es die Bauteilcharakterisierung in Entwicklung, Qualitätssicherung und Fertigung. Mehrpunktmessungen, Kontaktprüfung und Sortierfunktionen helfen dabei, Bauteile zu vergleichen und Prüfabläufe zu automatisieren.

  • Artikel-Nr.: 11090-030
  • Messbereiche : 100 mΩ bis 5 kΩ (Impedanz)
  • Messfrequenzbereich : 100 kHz bis 300 MHz
Angebot anfordern
Downloads zum Produkt

Sie haben Fragen zum Produkt?

+49 89 321501-0

Welche HF-Prüfaufgaben unterstützt das Chroma 11090-030?

Prüfen Sie SMD-Spulen, vergleichen Sie die Impedanz von Ferritperlen bei 100 MHz oder untersuchen Sie HF-Filterbauteile bei definierten Frequenzen. Der breite Frequenzbereich ermöglicht Messungen im kHz- und MHz-Bereich mit einem Gerät.

MerkmalWert
Prüffrequenz100 kHz bis 300 MHz
Impedanzbereich100 mΩ bis 5 kΩ
Prüfsignal−40 bis +1 dBm
MehrpunktmessungBis zu 401 Punkte mit Kurvendarstellung
MesszeitAb 0,5 ms im Very-Fast-Modus

Die vollständige Prüfstandszykluszeit umfasst zusätzlich unter anderem Kontaktierung, Einschwingen und Datenübertragung.

LCR-Meter im CME-Sortiment vergleichen

Impedanz und Güte über die Frequenz auswerten

Das Gerät ermittelt die Impedanz aus Strom und Spannung am Prüfling mit dem RF-IV-Verfahren. Neben Induktivität, Kapazität und Widerstand stehen unter anderem Gütefaktor Q und Verlustfaktor D zur Verfügung. Mehrpunktmessungen zeigen, wie sich diese Größen über die Frequenz verändern, und erleichtern den Vergleich von Bauteilen unter gleichen Prüfbedingungen.

Kalibrierung und Kontaktierung für HF-Messungen

Bei hohen Frequenzen beeinflussen Prüfaufnahme, Leitungen und Kontaktierung das Ergebnis. Die geführte Open-/Short-/Load-Kalibrierung unterstützt die Vorbereitung des Messaufbaus. Die konkrete Messunsicherheit hängt unter anderem von Frequenz, Impedanz, Prüfpegel, Messmodus und Kalibrierung ab; maßgeblich sind die Bedingungen im Datenblatt.

Für magnetische Bauteile bietet das 11090-030 eine Rdc-Kontaktprüfung. Sie hilft, eine unzureichende elektrische Verbindung zwischen Prüfling und Prüfaufnahme zu erkennen. Optional verfügbare SMD-Prüfaufnahmen werden passend zu Gehäusegröße und Prüfaufgabe ausgewählt.

LCR-Messungen und Messbedingungen erklärt

Bauteile automatisiert prüfen und sortieren

Komparatorfunktionen und bis zu 13 Sortierklassen unterstützen die Bewertung nach festgelegten Grenzwerten. Frequenzen und Messparameter lassen sich für unterschiedliche Prüfbedingungen kombinieren. Für die Einbindung in automatisierte Prüfabläufe stehen LAN, GPIB, RS-232C, USB und eine Handler-Schnittstelle bereit. USB-Speichermedien unterstützen den Datenaustausch.

Chroma 11090-030 mit passendem Messzubehör auswählen

Teilen Sie uns Bauteiltyp, Gehäusegröße, Prüffrequenzen, erwartete Impedanz und den gewünschten Prüfablauf mit. CME unterstützt Sie bei der Auswahl einer geeigneten Prüfaufnahme und der Einbindung in Ihr Prüfsystem.

Für Prüfaufgaben bis 30 MHz kann auch die Chroma 11050-Serie infrage kommen. Frequenzuntergrenze, Prüfpegel und benötigte Zusatzfunktionen entscheiden über die Auswahl.

Chroma 11090-030 anfragen

Serie 11090
Messfrequenzbereich 100 kHz bis 300 MHz
Kategorie Messgeräte
Beschreibung
  • Prüffrequenzen von 100 kHz bis 300 MHz; Impedanzbereich von 100 mΩ bis 5 kΩ.
  • Messparameter: Z, θz, Y, θy, R, X, G, B, Ls, Lp, Cs, Cp, Rs, Rp, D, Q.
  • Prüfsignal von −40 bis +1 dBm; Überwachung von Spannung und Strom am Prüfling.
  • Punkt- und Listenmessung; bis zu 401 Messpunkte mit Kurvendarstellung.
  • Messzeiten: Very Fast 0,5 ms, Fast 0,9 ms, Medium 2,1 ms und Slow 3,7 ms. Die vollständige Prüfstandszykluszeit umfasst weitere Ablaufschritte.
  • Hersteller-Grundgenauigkeit ±0,8 % unter spezifizierten Bedingungen. Die konkrete Messunsicherheit hängt von Frequenz, Impedanz, Prüfpegel, Messmodus und Kalibrierung ab; Bedingungen im Datenblatt beachten.
  • Rdc-Kontaktprüfung magnetischer Bauteile von 0,1 Ω bis 100 Ω bei maximal 1 mA; zur Prüfung der elektrischen Kontaktierung.
  • Geführte Open-/Short-/Load-Kalibrierung sowie Komparator- und Sortierfunktionen mit bis zu 13 Sortierklassen.
  • Standardschnittstellen: LAN, GPIB, RS-232C, Handler, USB-Host für Speichermedien und USB-Device (USBTMC).
  • Optionale SMD-Prüfaufnahmen passend zu Gehäusegröße und Prüfaufgabe.
Hersteller Chroma
Abmessungen 235 x 425 x 277 mm
Grundgenauigkeit ±0,8 % Hersteller-Grundgenauigkeit unter spezifizierten Bedingungen; konkrete Messunsicherheit gemäß Datenblatt.
Messbereiche 100 mΩ bis 5 kΩ (Impedanz)
