Bewertung der Klangqualität unter Berücksichtigung der menschlichen Höreigenschaften
Die von den Geräten erzeugten Geräusche werden hauptsächlich durch Bewertung auf der Grundlage allgemeiner Analysen wie Schalldruckpegel, FFT-Analyse und 1/3-Oktav-Analyse gemessen. Da diese Analysen jedoch die menschlichen Höreigenschaften nicht ausreichend berücksichtigen, können Geräusche selbst mit dem gleichen Analyseergebnis einen unterschiedlichen Eindruck hinterlassen.
Wenn ein Mensch einen Ton hört, treten verschiedene Empfindungen wie Lautstärke, Schärfe und Rauheit auf.
Diese Funktion ermöglicht es, Klangqualitätsbewertungsindikatoren zu erhalten, die die menschlichen Höreigenschaften berücksichtigen und verschiedenen Klangempfindungen entsprechen.
Anwendbare Normen
Lautstärke stationärer Geräusche (ISO532-1)
Lautstärke nicht stationärer Geräusche (ISO532-１)
TNR/PR (ISO7779 Anhang D)
Parameter zur Bewertung der Klangqualität
Loudness (Lautstärke des Tons)
Sharpness (hoher Ton)
Tonality (Gefühl von reinen Tönen)
Rauhigkeit (Rauheit, Raspeln)
Schwankungsstärke (Fluktuationsgefühl)
TNR/PR (diskreter Ton)
Analysebeispiel für 6 mechanische Geräusche
Was ist Lautstärke?
Lautheit (die Größe des Tons) stellt die sensorische Menge (Gesamtsumme der Erregung des Hörnervs) dar, die die Intensität des subjektiven Gefühls des Tons darstellt. Die Lautstärke eines reinen Tons von 1 kHz und 40 dB WIRD ALS 1 DEFINIERT, und die Lautstärke anderer Töne WIRD als Vielfaches davon wiedergegeben. Das Gerät ist sone.
Fallbespiel 1: Vergleich mechanischer Geräusche
Die folgende Grafik zeigt das Analysebeispiel für 6 mechanische Geräusche mit jeweils unterschiedlicher Lautstärke. Die Grafik links (blau) ist ein Analyseergebnis des "A-gewichteten Schalldruckpegels (Geräuschpegel)" und zeigt dieselben Werte für alle 6 Töne. Andererseits ist der Graph rechts (rot) ein Analyseergebnis von „Loudness“ und zeigt, dass alle 6 Sounds unterschiedliche Werte haben. Wenn wir diese 6 Töne hören, erkennen wir, dass jeder Ton eine unterschiedliche Lautstärke hat, genau wie das Ergebnis von Loudness. Durch die Verwendung von Loudness ist es möglich, die Unterschiede in der Schalllautstärke zu bewerten, die durch eine Bewertung basierend auf dem Schalldruck wie dem A-bewerteten Schalldruckpegel nicht gefunden werden können.
| Modell | Produktname | Menge |
|---|---|---|
| OS-5100 | Plattform | 1 |
| OS-0525 | Bewertungsfunktion für die Klangqualität | 1 |
|
* Schallaufzeichnungsgeräte |
||
Fallbeispiel 2: Lärm erkennen
Wenn Zeitschwankungsgeräusche unhörbar im Motorgeräusch nach dem Aufwärmen des Motors verborgen sind, obwohl sie vor dem Aufwärmen des Motors gehört wurden, ist die auf die Zeitschwankungskomponente fokussierte Schwankungsstärkenanalyse effektiv, um die Geräuschmerkmale deutlich zu machen, die nicht dargestellt werden können durch die Oktavanalyse heraus. Die Ergebnisse der Schwankungsstärkenanalyse spiegeln die Änderungen des Motorgeräuschs vor/nach dem Aufwärmen wider.
Before engine warm-up
After engine warm-up
Fallbeispiel 3: Vergleich von Baggersound und Symphoniesound
Das folgende Analysebeispiel zeigt den Vergleich von Baggersound und Sinfonie (Der 4. Satz der 5. Sinfonie von Beethoven komponiert). Obwohl diese beiden Klänge völlig unterschiedlich sind, liefern beide Spektren nach Durchführung einer 1/3-Oktavanalyse fast das gleiche Ergebnis. Dann wird der Parameter der Klangrauhigkeit verwendet, um die beiden Klänge zu vergleichen und zu bewerten. Die folgende Grafik zeigt das Spektrum der Rauheit. Je höher der Wert ist, desto größer ist die Rauhigkeit. Der klangliche Unterschied zwischen Symphonie und Bagger wird durch die Verwendung dieses Parameters deutlich gefunden.
Excavator Sound
Symphony Sound
Fallbeispiel 4: Bewertung der vom Motor erzeugten Geräusche
Das von Motoren und Umrichtern erzeugte Geräusch enthält reine Tonkomponenten, und selbst wenn die Amplitude klein ist, sind sie eher unangenehm. Es gibt Parameter wie Tonalität, TNR (Tone-to-Noise Ratio), PR (Prominence Ratio) usw., um zu quantifizieren, ob diese unangenehmen Geräusche verbessert wurden oder nicht.
Das Folgende ist ein Beispiel für die Ergebnisse der Analyse von Tonalität und PR. Vergleichen Sie Tonalität und PR des defekten Produkts und des verbesserten Produkts mit den Motorfahrgeräuschen. Obwohl der Schalldruckpegel gleich ist, sind Tonalität und Gesamt-PR (Gesamtsumme von PR) des defekten Produkts hoch. Wie im PR-Diagramm gezeigt, können Sie den PR und die Frequenz für die herausragende Reintonkomponente des defekten Produkts überprüfen. Sie können auch überprüfen, ob der PR-Wert die herausragenden diskreten Töne in ISO7779 Anhang D übersteigt.
| Modell | Produktname | Menge |
|---|---|---|
| OS-5100 | Plattform | 1 |
| OS-0525 | Bewertungsfunktion für die Klangqualität | 1 |
|
*Tonaufzeichnungsgeräte |
||
Defektes Produkt
Verbessertes Produkt
<<< Zurück zur Hauptseite
Produktübersicht
Software

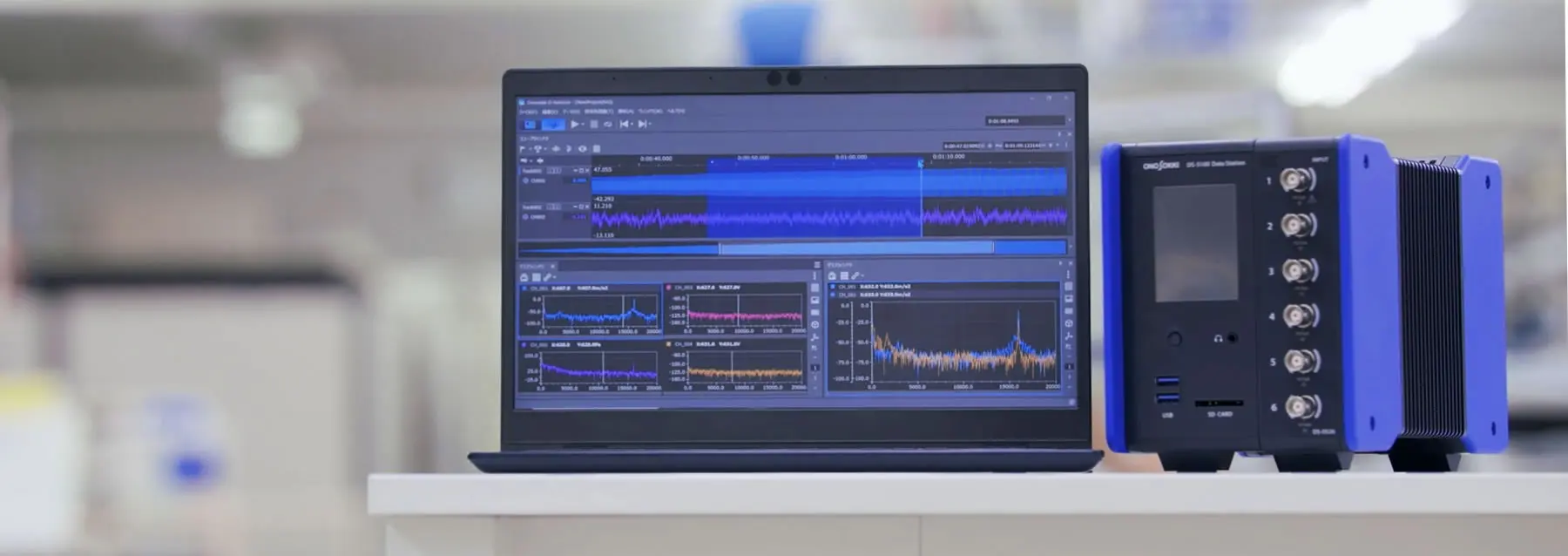

Die O-Solution ist eine Software, die die Echtzeitanalysesoftware der DS-3000-Serie und die Zeitreihen-Datenanalysesoftware der OS-2000-Serie integriert. Es verfügt über einen „Messmodus“ durch Anschluss an den DS-5000 und einen „Analysemodus“ zum Bearbeiten aufgezeichneter Daten und detaillierter Analysen in einer Anwendung.
Hardware
Der DS-5000 ist ein verkleinertes Modell des bestehenden Modells DS-3000 und unterstützt Mehrkanalmessung (bis zu 240 Kanäle). Alle Kanäle isoliert und rauschresistente Hardware.
Die O-Solution verfügt über „Messmodus“ und „Analysemodus“ in einer Anwendung.O-Solution (Software)
1. O-Solution-Funktionen
Reibungsloser Moduswechsel zwischen Messung und Analyse
Im Analysemodus können Sie das Ergebnis nach der Messung schnell überprüfen.
Erfüllte Anwendungsfunktionen
Auf der Plattform laufen die grundlegenden Datenverarbeitungsfunktionen.
Sie können es mit den Optionen für Ihre Bedürfnisse kombinieren, mit der externen Steuerungsfunktion eine Verbindung zu anderen Geräten herstellen und
mithilfe der lizenzfreien Viewer-Funktion O-Solution Lite Daten mit jedem und überall teilen.
Tabelle der in jedem Modus verfügbaren Funktionen
Die verfügbaren Funktionen variieren je nach Modus.
Vergleich mit der OS-2000-Serie (Zeitreihen-Datenanalysesoftware)
| OS-2000 | O-Lösung | Bemerkungen | |
|---|---|---|---|
| Abtastfrequenzbereich | 0,01 Hz bis 20 MHz | 10 μHz bis 100 GHz | Unterstützen Sie verschiedene Daten |
| Max. Anzahl der Analysedaten | 4 | 1.000 | pro einmaligem Vorgang |
| Max. Anzahl der Ausgabedateien | 1 | 1.000 | pro einmaligem Vorgang |
| Datengröße | 2 GB | 1 TB | Unterstützt große Datenmengen |
| Mehrere Thread-Verarbeitung | Parallelisierung der Analysearbeit | ||
| Externe Steuerfunktion | Automatisierung der Analysearbeit |
2. Anwendungen
O-Solution Lite: Viewer
Merkmal 1: Einfache Weitergabe der Daten
Sie können die Daten ganz einfach teilen, indem Sie den Ingenieuren die Dateien zur Verfügung stellen, in denen die Messdaten oder Analyseergebnisse mit O-Solution Lite gespeichert sind.
Feature 2: Datenaufzeichnung mit DS-5000
Durch die Kombination von O-Solution Lite und DS-5000 können Sie DS-5000 ohne Lizenz als Datenlogger verwenden.
Feature 3: Download von der Website von Ono Sokki
Flexibles Bildschirmlayout
Mit dem Docking-Fenster können Sie die Anzeigeposition von Fenstern an Ihr bevorzugtes Layout anpassen.
Einfache Datenverwaltung
O-Solution verwaltet gemeinsam Mess- und Analysebedingungen und erfasste Daten in einem Projekt. Mit dem Datenmanager können Sie die Datenliste anzeigen. Such-/Sortierfunktionen ermöglichen den Vergleich mehrerer Bedingungen und Kanäle.
Messmodus
Messmodus
Erfassen Sie schnell den Messstatus
Ein Monitorfenster, das die Zeitwellenform (10 Sekunden) anzeigt, ermöglicht Ihnen das Einstellen und Messen, während Sie die Zeitwellenform beobachten.
Perfekte Überwachung
Der gesamte Füllstand kann auf einem Bildschirm überwacht werden. Das Layout des Pegelüberwachungsbildschirms kann je nach Anzahl der Kanäle oder Einheiten geändert werden.
Simultane Dualanalyse
Durch die gleichzeitige Analyse während der Aufzeichnung können Sie in kürzester Zeit arbeiten.
*Für die folgenden Kombinationen ist die gleichzeitige Analyse nicht verfügbar.
- Oktave + FFT + REC
- Oktave + Tracing + REC
Analysemodus
Analysemodus
Einfaches Erfassen physikalischer Phänomene
Sie können die Daten flexibel in verschiedenen Formaten oder Abtastfrequenzen anordnen; gleichzeitige Anzeige, überlappend, nebeneinander anzeigen
Die Markierungsfunktion ermöglicht eine weitere Analyse des angegebenen Bereichs
Sie können den angegebenen Bereichen in den lang aufgezeichneten Daten Markierungen hinzufügen. Legen Sie außerdem den Analysebereich basierend auf der Markierung fest.
Unterstützen Sie die Formate der Logger anderer Unternehmen
O-Lösungsoptionen
Für verschiedene Zwecke steht optionale Software zur Verfügung.
Digitalfilter: OS-0521
Finden Sie schnell das Frequenzband des Geräusches
Sie können das Frequenzband, das Geräusche oder Vibrationen verursacht, schnell finden, indem Sie einen IIR- oder FIR-Filter auf die aufgezeichneten Daten anwenden und sich den Ton anhören. Die vom Filter angewendeten Zeitreihendaten können als weitere Datei gespeichert werden.
FFT-Analysefunktion: OS-0522
Erfassen Sie die Frequenzkomponenten und Resonanzfrequenzen
Die grundlegendste Funktion zur detaillierten Beobachtung der Größe und Resonanzphänomene von Vibration und Schall durch Analyse der Zeitachsenwellenform für jede Frequenzkomponente. Es ermöglicht die Berechnung des Leistungsspektrums, der Frequenzgangfunktion, der Kohärenzfunktion und des Dämpfungsverhältnisses usw.
Überprüfen Sie Amplitudenwerte wie Beschleunigung, Weg und Geschwindigkeit (dreiteiliges Diagramm)
Es ermöglicht die Darstellung des dreiteiligen Diagramms *1 . Drei Amplitudenwerte (Beschleunigung (m/s 2 ), Geschwindigkeit (m/s) und Verschiebung (m)) bei jeder beliebigen Frequenz können gleichzeitig in Echtzeit abgelesen werden. Es ist nützlich für die Bewertung von Bodenvibrationen, wenn Präzisionsgeräte installiert sind.
Durch die Anzeige von VC-Kurven *2 kann die zulässige Vibrationsreferenz oder die Umgebungsbewertung vibrationsempfindlicher Instrumente wie Halbleiterfertigungsanlagen, AFMs, elektronische Mikroskope und Laserinterferometer schnell beurteilt werden.
*1 Mit dem dreiteiligen Diagramm können Sie die Amplitudenwerte der Beschleunigung (m/s 2 ) und der Verschiebung (m), die auf der Geschwindigkeit (m/s) basieren, auf der Frequenzachse (Hz) ablesen.
*2 Die VC-Kurven (Vibration Criterion Curves) werden als Richtlinien für zulässige Mikrovibrationen bei der Installation von Präzisionsgeräten wie Halbleiterfertigungsgeräten und Elektronenmikroskopen vorgeschlagen. Es wird bei der Bewertung der Terzbandbreite verwendet. Das Kriterium ist alle 6 dB in 7 Stufen unterteilt (VC-A, VC-B, VC-C, VC-D, VC-E, VC-F, VC-G) und dient als Richtlinie für Anwendungen wie optische Mikroskope oder Lasergeräte mit langem optischen Weg.
Tracking-Analysefunktion: OS-0523
Verstehen Sie die Geräusch- und Vibrationseigenschaften rotierender Objekte
Sie können verstehen, welche Geräusche und Vibrationen von rotierenden Objekten wie Motoren und Generatoren erzeugt werden und bei welcher Rotationsgeschwindigkeit jede Ordnungskomponente groß wird. Tracking-Analyse mit konstantem Verhältnis und konstanter Breite sowie Offset-Tracking sind ebenfalls verfügbar.
Oktavanalysefunktion: OS-0524
Misst Umgebungslärm und Vibrationen
Diese Funktion ähnelt den Eigenschaften des menschlichen Ohrs (logarithmisch (Log) zur Frequenz). Wird häufig zum Verständnis von Geräusch- und Vibrationspegeln und für Messungen gemäß ISO- und JIS-Standards verwendet.
O-Solution DS-500 Schallleistungspegel-Berichtstool
Erzielen Sie Schallleistungspegel, die den Normen entsprechen
Während sich der allgemeine Schalldruckpegel je nach Entfernung von einer Schallquelle oder einer Testumgebung ändert, handelt es sich bei Schallleistungspegeln um die spezifischen Werte von Schallquellen. Daher wird es häufig zum Vergleich verschiedener Produkte und zur Lärmregulierung verwendet. Die Messmethoden für Schallleistungspegel werden durch internationale Normen geregelt. Mit dem exklusiven Reporting-Tool kann die O-Solution/DS-5000 normgerechte Schallleistungspegelberichte ausgeben.
Fluktuationsgeräuschanalysefunktion: OS-0526
Bewerten Sie die zeitlich schwankenden Geräusche
Obwohl das Ausmaß des Schalls nicht so groß ist, gibt es auf der Welt viele „unangenehme Geräusche“.
Zum Beispiel „rasselnde“ und „brummende“ Geräusche, die beim Fahren eines Autos von Innenteilen erzeugt werden, oder ungewöhnliche Geräusche wie „surrende“ Geräusche, die im Rotationsgeräusch eines kleinen Motors usw. zu hören sind. Geräusche mit häufig erheblichen zeitlichen Schwankungen fühlen sich unangenehm an, auch wenn die Lautstärke des Schalls (Pegel) nicht so groß ist. Die Fluktuationsgeräuschanalysefunktion ermöglicht es, nur die Komponenten mit großen zeitlichen Schwankungen zu extrahieren, die nicht vom Pegel beeinflusst werden. Dadurch können die Eigenschaften verschiedener zeitlicher Schwankungen quantifiziert werden, die mit Rauheit oder Schwankungsstärke schwer zu erkennen waren. Darüber hinaus ist es mit einer Funktion ausgestattet, um den Ton mit Schwankungen und den Ton ohne Schwankungen zu vergleichen.
(Schwankungsgeräuschsimulator)
Zeit-Frequenz-Analysefunktion: OS-0527
Bewerten Sie vorübergehende Phänomene
Diese Funktion kann transiente Phänomene auswerten, die mit der FFT-Analyse schwer zu erfassen waren, und die zeitliche Änderung der Frequenzkomponenten deutlich anzeigen, während die Frequenzauflösung erhalten bleibt. Es ist mit STFT (Short Time Fourier Transform) und Wavelet-Transformation ausgestattet.
Statistische Analysefunktion: OS-0531
Verschiedene statistische Analysen in einem Fenster
Durch die Durchführung einer bivariaten Analyse des Befehlswerts und des Rückkopplungswerts können verschiedene statistische Analysen wie die Ermittlung des Korrelationskoeffizienten in einem Fenster durchgeführt werden.
Grundlegende statistische Analyse
Histogramm, Autokorrelationsfunktion, Normalwahrscheinlichkeitsdiagramm
Bivariate Analyse
Streudiagramm, Kreuzkorrelationsfunktion, Stereogramm, Intervallstatistik
3-Variablen-Analyse
3D-Streudiagramm, 3D-Intervallstatistik
Bewerten Sie vorübergehende Phänomene
Statistische Analysefunktion: OS-0531
Verschiedene statistische Analysen in einem Fenster
Durch die Durchführung einer bivariaten Analyse des Befehlswerts und des Rückkopplungswerts können verschiedene statistische Analysen wie die Ermittlung des Korrelationskoeffizienten in einem Fenster durchgeführt werden.
Grundlegende statistische Analyse
Histogramm, Autokorrelationsfunktion, Normalwahrscheinlichkeitsdiagramm
Bivariate Analyse
Streudiagramm, Kreuzkorrelationsfunktion, Stereogramm, Intervallstatistik
3-Variablen-Analyse
Externe Steuerfunktion: OS-0510
Externe Datenkontrolle von O-Solution aus der Benutzeranwendung
Mithilfe der Bibliothek für externe Steuerungsfunktionen (O-Step API) kann die O-Lösung aus der Anwendung des Benutzers (*) über TCP/IP gesteuert werden.
Schall- und Vibrationsdaten können automatisch in das System des Benutzers importiert werden.
Beispiel 1 :
Automatisierung wiederkehrender Aufgaben wie der Erfassung von Schall- und Vibrationsdaten.
Sie können große Datenmengen automatisch messen, analysieren und speichern.
Beispiel 2 :
Periodische und automatische NV-Bewertung von Testgeräten
*Unterstützt die Programmiersprachen
C#, Python, MATLAB, LabVIEW, C++, VBA
Demonstration der externen Kontrolle
Hardware-Anschluss: OS-0512
Durch die Verwendung der OS-0512-Hardwareverbindungsfunktion sind im Messmodus FFT-Analyse, Tracking-Analyse und Oktavanalyse verfügbar.Führen Sie Echtzeitanalysen durch
Die Datenstation der DS-5000-Serie kann an einen Personalcomputer angeschlossen werden, der die folgenden Spezifikationsbedingungen erfüllt.
Spezifikationen
Allgemeine Spezifikationen
| Schnittstelle |
|
|---|---|
| Betriebssystem |
|
| Obligatorische Software |
|
| Optisches Laufwerk |
|
Empfohlene Spezifikation
| Empfohlene Spezifikation 1 | Für die Messung/Aufzeichnung mit 96 Kanälen oder weniger | |
|---|---|---|
| CPU | Intel® Core™ Prozessor (Intel® Core TM i7 oder höher und 8. Generation oder spätere Generation)
| |
|
Empfohlene Spezifikation 2 | Für die Messung/Aufzeichnung mit 96 Kanälen oder mehr | |
| CPU | Intel® CoreTM-Prozessor (Intel® Core TM i7 oder höher und 8. Generation oder spätere Generation)
| |
| Allgemeine Anforderungen | Erinnerung | Mindestens 16 GB |
| Lagerung | Mindestens 32 GB freier Speicherplatz
| |
| Anzeige | Mindestens 1920 x 1080 | |
Mindestspezifikation
Für die Messung/Aufzeichnung mit maximal 18 Kanälen sind folgende Mindestspezifikationen geeignet. Wenn Sie mehr Kanäle nutzen, verwenden Sie einen PC, der die oben beschriebenen „empfohlenen Spezifikationen“ erfüllt.| CPU | Intel® CoreTM-Prozessor (Intel® Core TM i5 oder höher und 8. Generation oder spätere Generation)
|
|---|---|
| Erinnerung | Mindestens 8 GB |
|
Lagerung
| Mindestens freier Speicherplatz 16 GB
|
Hinweise zu HDD/SSD (im Handel erhältlich)
Empfohlene Spezifikationen für PC-Server (Netzwerklizenz)
| Empfohlene Hardware | |
|---|---|
| CPU | 1,6 GHz oder mehr (Intel Xeon-Serie) |
| Erinnerung | Mindestens 8 GB |
| Festplatte | 100 GB oder mehr freier Speicherplatz |
| Optisches Laufwerk | DVD (zur Installation) |
| Softwareanforderung | |
| Betriebssystem (64bit) | Windows Server 2019 |
| Windows Server 2016 | |
| Obligatorische Software | .NET Core 6.0 Desktop-Runtime |
Einfach anzuschließen
Der Abstand ist für eine einfache Kabelverbindung ausgelegt. Es werden sowohl eine Verkleinerung als auch eine einfache Bedienung erreicht.
Leicht zu bemerken
Leicht zu findende Überbereichskanäle mit bogenförmigen LED-Anzeigen auf beiden Seiten des Terminals.
Leicht zu tragen
Das Design des U-förmigen Bodens erleichtert den Transport überall hin.
Es kann in verschiedenen Situationen verwendet werden; auf einem Wagen getragen, auf einen Tisch gestellt, in einem engen Raum usw.
Messung überall mit Batterieeinheit*
Es kann an verschiedenen Orten gemessen werden, an denen keine Stromversorgung verfügbar ist, beispielsweise im Freien und in Fabriken. Die 6-Kanal-Eingabeeinheit kann ca. 4 Stunden messen.
(*Batterieeinheit ist eine Option.)
Bereitstellung einer Audioprüfung für zuverlässige Messungen
Das Hauptgerät verfügt über einen Ausgangsanschluss für den Kopfhörermonitor. Das Messsignal der Eingabeeinheit kann mit Ton überprüft werden.
Weniger von Außengeräuschen betroffen
Jeder Kanal ist isoliert. Sie können sicher messen, selbst im Feld oder an Objekten, wo Erdschleifen, elektrisches Rauschen und Potenzialunterschiede wahrscheinlich sind.
Erweiterbares und erweiterbares Messsystem
Die Stack-Struktur ermöglicht den Aufbau des Systems entsprechend Ihrer Anwendung.
Individuelle Aufnahmefunktion des DS-5000
Durch den Import der vorab auf der O-Solution erstellten Zustandsdatei (Kalibrierwert, Spannungsbereich etc.) in den DS-5000 können Sie diesen als hochpräzises Aufzeichnungsgerät ohne PC nutzen.
Nützlich in solchen Szenen:
- Begrenzter Platz, z. B. an Bord
- Kein Platz für einen PC
- Begrenzte Messzeit vor Ort
Einfache Bedienung mit Touchpanel
Starten/stoppen Sie die Aufnahme schnell mit dem Touchpanel des DS-5000.
Bedienung über ein Smartphone/Tablet
Damit Sie auch ohne PC Einstellungen bequem überprüfen oder ändern können, steht eine Fernbedienungs-App für Smartphones und Tablets zur Verfügung. Die App muss nicht installiert werden und kann mit einem Webbrowser genutzt werden.
Ausrichten
Die Datenstation der DS-5000-Serie ist ein um Einheiten erweiterbares Messsystem. Sie können ein Messsystem entsprechend Ihrer Anwendung und Ihrem Zweck entwerfen, indem Sie der DS-5100-Haupteinheit verschiedene Einheiten wie Eingang, Signalausgang, Batterieeinheit usw. hinzufügen.
| Modell | Produktname | Bemerkungen |
|---|---|---|
| DS-5100 | Haupteinheit | Mit Touchpanel-LCD, Kopfhöreranschluss |
| DS-0501 | Batterieeinheit | Ca. 4 Stunden Betrieb (bei Verwendung von DS-5100 mit DS-0526). |
| DS-0523 | 3-Kanal-40-kHz-Eingangseinheit | |
| DS-0526 | 6-Kanal-40-kHz-Eingangseinheit | Eingänge für zwei dreiachsige Beschleunigungsmesser können in einer Einheit angeschlossen werden. Die Anordnung von 6 Anschlüssen hintereinander ermöglicht eine einfache und verständliche Messung. |
| DS-0532 | 2-Kanal-100-kHz-Eingangseinheit | |
| DS-0534 | 4-Kanal-100-kHz-Eingangseinheit | |
| DS-0542 | Externe 2-Kanal-Eingangseinheit | |
| DS-0543 | 2-Kanal-Außeneingang und 1-Kanal-Signalausgangseinheit | Drei-in-Eins-Einheit mit Trigger-, Rotationseingangs- und Signalausgangsfunktionen. |
| DS-0544 | Externe 4-Kanal-Eingangseinheit | |
| DS-0545 | 2-Kanal-Signalausgangseinheit |
Außenmaße
| DS-3000 | DS-5000 | Bemerkungen | |
|---|---|---|---|
| Maximale Anzahl Kanäle | 128 Kap | 240 ch | Mehrkanalmessung ist verfügbar. |
| Max. Kanäle in einer Hardware | 32 Kap | 48 Kap | Mehrkanalmessung ist verfügbar. |
| Maximale Anzahl externer Eingangskanäle (Umdrehung) | 2 Kanäle (2 Kanäle: Hardware-zu-Hardware-Verbindung verwendet) | 4 Kanäle (10 Kanäle: Hardware-zu-Hardware-Verbindung verwendet) | |
| Max. Hardware-zu-Hardware-Verbindung | 4 Einheiten | 5 Einheiten | |
| Hardware-Verbindungsmethode | Stern | Daisy-Chain | Mit Verbindungskabel |
| Aufnahmeleistung | 128 Kanäle – 10 kHz | 240 Kanäle – 10 kHz | |
| Preisentwicklung in Echtzeit | 64 Kanäle – 20 kHz | 96 Kanäle oder mehr -20 kHz | |
| Dynamikbereich | 110 dB | 130 dB | |
| Phasengenauigkeit von Kanal zu Kanal | ±0,4° | ±0,1°weniger als 20kHz | |
| Betriebstemperaturbereich | 0 bis 40 °C | -10 bis 50 °C | |
| Gleichstromquelle | 15 V | 10 bis 24 V | |
| Netzteil | 2 Typen | 1 Typ | |
| Lüfter | Wird bereitgestellt, wenn 5 oder mehr Einheiten angeschlossen sind | Vorausgesetzt (ruhig) |
Hardware-zu-Hardware-Verbindung
Die Hardware-zu-Hardware-Verbindung ist eine effektive Möglichkeit, das Mehrkanal-Messsystem aufzubauen. Es können bis zu fünf Einheiten angeschlossen werden. Sie können das System entsprechend Ihrer Anwendung gestalten.
Beispiel 1
Wenn unerwartet mehrere Kanäle für die Messanalyse erforderlich sind, ermöglicht der Anschluss mehrerer DS-5000-Einheiten, der normalerweise für jedes Labor vorgesehen ist, den Aufbau eines Mehrkanal-Messanalysesystems.
Wirksam, wenn,
Beispiel 2
Das Geräusch und die Vibration, die beim Schließen einer Tür entstehen, sind ein vorübergehendes Phänomen und können nicht reproduziert werden. Wenn in einem solchen Fall die gleichzeitige Messung transienter Phänomene erforderlich ist, ist die Hardware-zu-Hardware-Verbindung wirksam.
Durch den Anschluss von bis zu 5 Einheiten können Sie ein Messsystem mit bis zu 240 Kanälen entwerfen. (48 Kanäle pro Einheit)
| Modell | Produktname | Menge |
|---|---|---|
| DS-5100 | Haupteinheit | 5 |
| DS-0526 | 6-Kanal-40-kHz-Eingangseinheit | 8x5 |
| OS-5100 | Plattform | 1 |
| OS-0522 | FFT-Analysefunktion | 1 |
| OS-0512 | Hardware-Verbindungsfunktion | 8x5 |
Messung der natürlichen Schwingungsfrequenz und des Dämpfungsverhältnisses
Die Frequenzgangfunktion wird mithilfe eines Impulshammers oder Erregers berechnet, um die Eigenfrequenz von Strukturen wie Maschinen und Autoteilen zu ermitteln. Das Dämpfungsverhältnis wird ebenfalls aus dem logarithmischen Dekrement mithilfe der Halbwertsbandbreitenmethode oder der Hilbert-Transformation berechnet.
| Modell | Produktname | Menge |
|---|---|---|
| DS-5100 | Haupteinheit | 1 |
| DS-0526 | 6-Kanal-40-kHz-Eingangseinheit | 1 |
| OS-5100 | Plattform | 1 |
| OS-0522 | FFT-Analysefunktion | 1 |
| OS-0512 | Hardware-Verbindungsfunktion | 1 |
*Oben wird als „6-Kanal-FFT-Set“ bereitgestellt.
Messung der natürlichen Schwingungsfrequenz und des Dämpfungsverhältnisses eines zylindrischen Objekts
Identifizierung abnormaler Frequenzbänder von Motoren und OA-Geräten
Wenn ein ungewöhnliches Geräuschproblem auftritt, muss das Frequenzband identifiziert werden. Durch die Anwendung von IIR- oder FIR-Filtern auf die aufgezeichneten Daten und deren Betrachtung können Sie schnell das Frequenzband ungewöhnlicher Geräusche finden.
| Modell | Produktname | Menge |
|---|---|---|
| DS-5100 | Haupteinheit | 1 |
| DS-0523 | 3-Kanal-40-kHz-Eingangseinheit | 1 |
| OS-5100 | Plattform | 1 |
| OS-0522 | FFT-Analysefunktion | 1 |
| OS-0521 | Digitale Filterfunktion | 1 |
| OS-0512 | Hardware-Verbindungsfunktion | 1 |
*Das Obige ist eines der Beispiele.
Bestimmen Sie den Index der Gut/Schlecht-Bewertung der Ausrüstung
Analyse abnormaler Vibrationen einer Motorpumpe
Tracking-Analyse rotierender Geräte
Bei den Geräuschen und Vibrationen, die von rotierenden Objekten wie Motoren, Generatoren und Getrieben erzeugt werden, lässt sich messen, bei welcher Rotationsgeschwindigkeit jede Ordnungskomponente zunimmt. Es kann eine Tracking-Analyse des Trägerrauschens (Offset-Tracking) durchgeführt werden, das aus den Schaltsignalen eines Wechselrichters erzeugt wird.
| Modell | Produktname | Menge |
|---|---|---|
| DS-5100 | Haupteinheit | 1 |
| DS-0526 | 6-Kanal-40-kHz-Eingangseinheit | 1 |
| DS-0542 | Externe 2-Kanal-Eingangseinheit | 1 |
| OS-5100 | Plattform | 1 |
| OS-0522 | FFT-Analysefunktion | 1 |
| OS-0523 | Tracking-Funktion | 1 |
| OS-0512 | Hardware-Verbindungsfunktion | 1 |
*Oben wird als „6-Kanal-Tracking-Set“ bereitgestellt.
Torsionsschwingungen in Motorkurbelwellen und Propellerwellen können zu Wellenschäden sowie Lärm- und Vibrationsproblemen führen. Daher ist es wichtig, Torsionsschwingungen zu messen und das Phänomen der Torsionsresonanz zu verstehen.
| Modell | Produktname | Menge |
|---|---|---|
| DS-5100 | Haupteinheit | 1 |
| DS-0526 | 6-Kanal-40-kHz-Eingangseinheit | 1 |
| DS-0542 | Externe 2-Kanal-Eingangseinheit | 1 |
| OS-5100 | Plattform | 1 |
| OS-0522 | FFT-Analysefunktion | 1 |
| OS-0523 | Tracking-Funktion | 1 |
| OS-0512 | Hardware-Verbindungsfunktion | 1 |
*Oben wird als „6-Kanal-Tracking-Set“ bereitgestellt.
Torsionsschwingungsmessung
O-Solution/DS-5000 Anwendungsbeispiel
„Drehschwingungsmessung“
Mit der 100-kHz-Einheit des DS-5000 und dem Laser-Doppler-Vibrometer kann die Ultraschallschwingungsmessung für Wechselrichter, piezoelektrische Elemente, MEMS, Köpfe von Ultraschall-Bondingmaschinen und Ultraschall-Reinigungstanks durchgeführt werden.
| Modell | Produktname | Menge |
|---|---|---|
| DS-5100 | Haupteinheit | 1 |
| DS-0532 | 2-Kanal-100-kHz-Eingangseinheit | 1 |
| DS-0545 | 2-Kanal-Signalausgabeeinheit* | 1 |
| OS-5100 | Plattform | 1 |
| OS-0522 | FFT-Analysefunktion | 1 |
| OS-0512 | Hardware-Verbindungsfunktion | 1 |
*Es ist erforderlich, wenn ein Erreger verwendet wird.
Messung im Freien, in Fabriken und während des Fahrzeugbetriebs
Die Batterieeinheit ermöglicht Vibrations- und Akustikmessungen auch im Freien, in Fabriken oder an Orten, an denen kein Strom verfügbar ist.
| Modell | Produktname | Menge |
|---|---|---|
| DS-5100 | Haupteinheit | 1 |
| DS-0526 | 6-Kanal-40-kHz-Eingangseinheit | 1 |
| DS-0501 | Batterieeinheit | 1 |
*Wenn Sie die Viewer-Funktion von O-Solution Lite nutzen, können Sie ohne Lizenz vor Ort aufzeichnen.
Messung der akustischen Vibration des Außengeräts
O-Solution/DS-5000 Anwendungsbeispiel
„Klangqualitätsverbesserung von xEVs“
Visualisierung des Schwingungsverhaltens von Bauwerken
Durch die Kombination von O-Solution mit Mapping-Software(*) ermöglicht es die Visualisierung der natürlichen Schwingungsfrequenz und des Schwingungsverhaltens von Strukturen wie Motoren und Automobilkarosserien. Durch die Konfiguration mehrerer Kanäle können mehrere Punkte gleichzeitig gemessen werden. Dadurch kann die Messzeit deutlich verkürzt werden.
| Modell | Produktname | Menge |
|---|---|---|
| DS-5100 | Haupteinheit | 2 |
| DS-0526 | 6-Kanal-40-kHz-Eingangseinheit | 7x2 |
| DS-0545 | 2-Kanal-Signalausgabeeinheit | 1 |
| OS-5100 | Plattform | 1 |
| OS-0522 | FFT-Analysefunktion | 1 |
| OS-0512 | Hardware-Verbindungsfunktion | 7x2 |
| AX-9055 | Hardware-Verbindungskabel (3 m) | 1 |
| - | LAN-Kabel zur Hardware-Verbindung | 1 |
*Software zur Schalldruckkartierung ist separat erforderlich.
Automatische Messung/Analyse mittels externer Steuerfunktion
Mithilfe der Bibliothek für die externe Steuerfunktion (O-Step API) kann die O-Solution aus der Anwendung des Benutzers über TCP/IP gesteuert werden. Es ermöglicht die Automatisierung sich wiederholender Aufgaben und vereinfacht die Analyse großer Datenmengen.
| Modell | Produktname | Menge |
|---|---|---|
| OS-5100 | Plattform | 1 |
| OS-0522 | FFT-Analysefunktion | 1 |
| OS-0510 | Externe Steuerfunktion | 1 |
Die Option ist erforderlich, wenn eine andere als die FFT-Analyse durchgeführt wird.
Demonstration der automatischen Messung/Analyse mithilfe der externen Steuerfunktion
Bodenvibrations-/Mikrovibrationsmessung mit dreiteiliger Grafik und VC-Kurven
Mit mehreren Sensoren können mehrere Punkte auf dem Boden gleichzeitig gemessen werden. Durch die Anzeige des Dreiteilerdiagramms und der VC-Kurven für die Messergebnisse können Sie die Schwingungswerte schnell erfassen.
| Modell | Produktname | Menge |
|---|---|---|
| DS-5100 | Haupteinheit | 1 |
| DS-0526 | 6-Kanal-40-kHz-Eingangseinheit | 1 |
| OS-5100 | Plattform | 1 |
| OS-0522 | FFT-Analysefunktion | 1 |
| OS-0512 | Hardware-Verbindungsfunktion | 1 |
| NP-7310 | Hochempfindlicher dreiachsiger Beschleunigungsmesser | 2 |
Bodenvibrationsmessung von Halbleiterfertigungsanlagen
Bewertung der dynamischen Leistung und des Fahrkomforts des Fahrzeugs
Durch den Anschluss der IMU (Inertial Measurement Unit) an den GPS-Tachometer messen Sie gleichzeitig die Fahrzeuggeschwindigkeit und das Fahrzeugverhalten. Es ist nützlich, die dynamische Leistung und den Fahrkomfort des Fahrzeugs zu bewerten, denen aufgrund der Popularisierung des autonomen Fahrens mehr Aufmerksamkeit geschenkt wird.
Wichtige Messelemente:
- Horizontale Geschwindigkeit
- Dreiachsige Beschleunigung
- Dreiachsige Winkelgeschwindigkeit
- Steigungswinkel
| Modell | Produktname |
|---|---|
| LC-8300A | GPS-Tachometer |
| LC-0092 | Inertiale Messeinheit (IMU) |
| LC-0855 | Hochpräzise IMU |
| LC-0836 | IMU-Datenausgabefunktion |
| LC-0827 | Hardware-Beschleunigungstestfunktion |
| LC-0831 | Beschleunigungs-/Verzögerungstestfunktion |
| CT-6700 | Digitaler Motordrehzahlmesser |
| IP-Serie | Motordrehzahlmesser |
| Modell | Produktname |
|---|---|
| DS-5100 | Haupteinheit |
| DS-0526 | 6-Kanal-40-kHz-Eingangseinheit |
| DS-0501 | Batterieeinheit |
| OS-5100 | O-Solution-Plattform |
| OS-0522 | FFT-Analysefunktion |
| OS-0527 | Zeit-Frequenz-Analysefunktion |
| NP-Serie | Beschleunigungsmesser |
Bewertung der dynamischen Leistung und des Fahrkomforts des Fahrzeugs
Tatsächlicher Fahrzeug-NV-Test
Der tatsächliche Fahrzeug-NV-Test wird mit einer Kombination aus FFT-Analysator und GPS-Tachometer durchgeführt. Geben Sie die vom LC-8300A ausgegebenen digitalen Signale in den DS-5000 ein, wenden Sie den Trigger an und führen Sie eine synchronisierte Aufnahme durch. Mit den verschiedenen Funktionen des LC-8300A können Sie Tests mit guter Reproduzierbarkeit durchführen.
| Modell | Produktname |
|---|---|
| DS-5100 | Haupteinheit |
| DS-0526 | 6-Kanal-40-kHz-Eingangseinheit |
| DS-0501 | Batterieeinheit |
| OS-5100 | O-Solution-Plattform |
| OS-0522 | FFT-Analysefunktion |
| OS-0523 | Tracking-Analysefunktion |
| OS-0512 | Hardware-Verbindungsfunktion |
| NP-Serie | Beschleunigungsmesser |
| MI-Serie | Mikrofon |
| LC-8300A | GPS-Tachometer |
| LC-0866 | Zusätzliches Eingangs-/Ausgangskabel |
| OM-1200 | Drehzahlmesser für Motor-/Benzinmotoren |
| CT-6700 | Digitaler Motordrehzahlmesser |
Tatsächlicher Fahrzeug-NV-Test
DS-5100 (Hardware)-Spezifikationen
Hauptgerät DS-5100
Eingabe Einheit
Externe Eingabeeinheit
Signalausgabeeinheit
Batterieeinheit
Allgemeine Spezifikation
Spezifikationen der O-Solution (Software).
Plattform (OS-5100)
Digitalfilter (OS-0521)
FFT-Analysefunktion (OS-0522)
Tracking-Funktion (OS-0523)
Oktavanalysefunktion (OS-0524)
Funktion zur Bewertung der Klangqualität (OS-0525)
Analysefunktion für Fluktuationsgeräusche (OS-0526)
Zeit-Frequenz-Analysefunktion (OS-0527)
Statistische Analysefunktion (OS-0531)
PC-Betriebsumgebung
| PC-Betriebsumgebung |
|---|
| Bitte beachten Sie die O-Solution-Betriebsumgebung. ( Betriebsumgebung finden Sie hier ) |
Es gibt 3 Arten der Lizenzauswahl. Bitte wählen Sie entsprechend Ihrem Zweck oder Ihrer Betriebsumgebung aus.
O-Solution-Lizenztyp
| Lizenz | 1. Eigenständig | 2. Netzwerk (schlüssellos) | 3. USB-Stick (gegen Gebühr) |
|---|---|---|---|
| Verkaufsart | Dauerlizenz | Abonnement* | Dauerlizenz |
| Abonnement* | |||
| Probeversion | Verfügbar | Nicht verfügbar | Nicht verfügbar |
* Abonnementdienste sind nur in Japan verfügbar.
1. Eigenständig
Überblick
Die Lizenz wird für einen bestimmten PC authentifiziert.
- Knotengebundene Lizenzierungsmethode
- Die Lizenz kann nur auf einem authentifizierten PC verwendet werden.
- Es kann auch in einer Umgebung ohne Netzwerk verwendet werden
- Sie können die Lizenz durch Widerruf auf einen anderen PC übertragen.
2. Netzwerk (schlüssellos)
Überblick
Die Lizenzverwaltung erfolgt auf dem Server-PC. Sie können es auf mehreren PCs verwenden, bis zur Anzahl der autorisierten Lizenzen.
- Floating-Lizenzierungsmethode
- Authentifizieren Sie die Lizenz am Server-PC und verteilen Sie die Lizenzen an mehrere Clients (Benutzer).
- Es kann auch in einer Umgebung ohne Netzwerk verwendet werden, indem die Pendlerlizenz aktiviert wird.
3. USB-Stick (gegen Gebühr)
Überblick
Die Lizenz wird über einen USB-Lizenzschlüssel verwaltet.
- Authentifizieren Sie sich mit USB-Lizenzschlüssel und Lizenzdatei.
- Sie können es auf einem anderen PC verwenden, indem Sie einfach den USB-Lizenzschlüssel einstecken.
