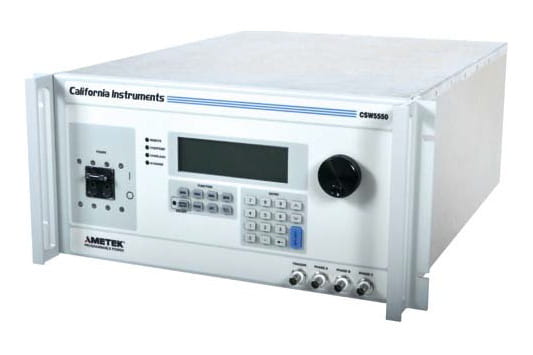

CSW5550 | AC/AC | California Instruments AMETEK
AC/ DC-Spannungsquelle und Leistungsanalysator mit 5550 VA
- Artikel-Nr.: CSW5550
- Ausgangsleistung: 5550 VA
- Ausgangsspannung: 156 V AC|312 V AC
- Ausgangsstrom: 16 A AC|8 A AC
- Ausgänge: 2
- Phasen: 1-3
📓 Datenblatt CSW
📓 Line Card
| Diese Geräte Serie vereint eine Hochleistungs-AC und DC-Quelle mit einem Leistungsanalysator und einem Arbiträrgenerator. Die Darstellung der Harmonischen Schwingungen sowie die Möglichkeit Transienten zu generieren komplettieren diese Alleskönner. Die vereinfachte Kaskadierfähigkeit mit einem Systemkabel gewährleistet eine Plug and Play Funktion. Durch ein direkt-gekoppeltes, Transformator-freies Design stehen die Wechsel- und Gleichströme mit bis zu drei getrennten Phasen oder auch auf einer gemeinsamen Phase am Ausgang zur Verfügung. Eine einzelne Einheit liefert bis zu 5,55 kVA. Bei der Parallelschaltung von bis zu acht Geräten steht eine maximal verfügbare Leistung von 44,44 kVA zur Verfügung. Die Geräte der CSW-Serie verfügen über ein Messsystem, das Spannungs- und Stromsignale in Echtzeit digitalisiert und die Messwerte in einem 4K Sampling ablegt. Dabei kann die Erfassung der AC Spannung bei spezifischen Phasenwinkeln getriggert oder von einem Transienten-Programm gesteuert werden. Dank dieser Einrichtungen liegen sehr detaillierte Informationen über die erfassten Spannungsverläufe vor. Sie sind darstellbar auf dem Front-Display sowohl im tabellarischen als auch im grafischen Format. |
| Serie | CSW |
| Ausgangsleistung | 5550 VA |
| Ausgangsspannung | 156 V AC|312 V AC |
| Ausgangsstrom | 16 A AC|8 A AC |
| Ausgänge | 2 |
| Phasen | 1-3 |
| Typ | Quelle |
| Eingang | AC |
| Kategorie | AC/AC |
| Beschreibung | • 5,5 kVA im kompakten Gehäuse mit 5 Höheneinheiten • Automatische Sequenzprogrammierung für Standardtests • Breiter Frequenzbereich: 40 Hz bis 5000 Hz, optional 2 Hz bis 79990 Hz • Integrierter Arbiträr- und Transientengenerator • Integrierter Leistungsanalysator • Kombinierte AC/DC oder AC und DC Stromversorgung |
| Technologie | Getaktet |
| Weitere Informationen | AC/DC Spannungsquelle kombiniert mit Leistungsanalysator, breiter Frequenzbereich von 2 bis 7990 Hz|AC/DC Spannungsquelle kombiniert mit Leistungsanalysator, breiter Frequenzbereich von 2 bis 7990 Hz|AC/DC Spannungsquelle kombiniert mit Leistungsanalysator, breiter Frequenzbereich von 2 bis 7990 Hz |
| Produktalternative | ix |
| Arbeitstemperatur | AC/ DC-Spannungsquelle und Leistungsanalysator mit 5550 VA |
| Bauart | ix|ix|ix |
| Marke | California Instruments AMETEK |
Produktinformationen "CSW5550 | AC/AC | California Instruments AMETEK"
| Serie | Ausgangsspannung | Ausgangsstrom | Ausgangsleistung | Ausgänge | Phasen |
|---|---|---|---|---|---|
| CSW | 156-312 V AC | 8-16 A AC | 5,55 kVA | 2 | 1-3 |
| 156; 312 | 8; 16 | 5.55 | 2 | 1-3 |
| Modell | Ausgangsspannung | Ausgangsstrom | Ausgangsleistung | Ausgänge | Phasen |
|---|---|---|---|---|---|
| CSW5550 | 156 V AC|312 V AC | 16 A AC|8 A AC | 5,55 kVA | 2 | 1-3 |
