CE-300-1004 | AC/DC | Aus: 24 V DC | Integrated Power Designs

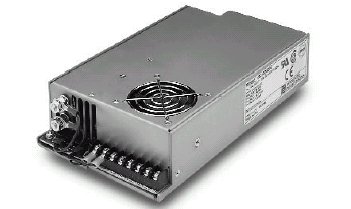

300 Watt geregeltes AC-DC Netzteil mit Einfach- oder Mehrfachausgang und PFC Power Factor Correction
- Artikel-Nr.: CE-300-1004
- Ausgangsleistung: 300 W
- Ausgangsspannung: 24 V DC
- Ausgangsstrom: 12 A
- Ausgänge: 1
📓 Datenblatt
📓 Line Card
📓 Kriterien zur Auswahl von Stromversorgungen
| Serie | CE-300 |
| Ausgangsleistung | 300 W |
| Ausgangsspannung | 24 V DC |
| Ausgangsstrom | 12 A |
| Ausgänge | 1 |
| Typ | Quelle |
| Bauform | Chassis |
| Eingang | AC |
| Kategorie | AC/DC |
| Beschreibung | • Weitbereichseingang 85-264 VAC, 47-63 Hz • EN 55022 Klasse B, EN 60950 ITE Zertifikat • MIL-STD-810 E, Methode 514.4, Kategorie 1 • EMC nach EN 61000-4-2, 3, 4, 5 • Isolierte Ausgänge (Option, kein Aufpreis) • PFC Power Factor Corrector nach EN 61000-3-2 • Optional Remote On/Off, Power-Fail Signal |
| Technologie | Getaktet |
| Produktalternative | Weitbereichseingang 85-264 VAC, 47-63 Hz EN 55022 Klasse B, EN 60950 ITE Zertifikat MIL-STD-810 E, Methode 514.4, Kategorie 1 EMC nach EN 61000-4-2, 3, 4, 5 Isolierte Ausgänge (Op |
| Arbeitstemperatur | 0 °C bis 50 °C (Umgebung) |
| SubKategorie | AC-DC Netzteil|OEM Stromversorgung|Einbaunetzteil|AC/DC-Wandler|Gleichspannungsnetzteil |

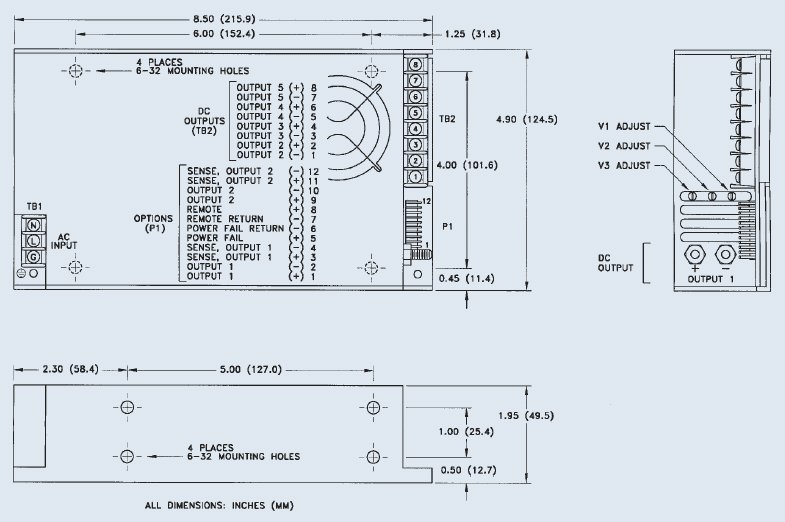

| Abmessungen Länge | 215,9 mm |
| Abmessungen Breite | 124,5 mm |
| Abmessungen Höhe | 49,5 mm |
Produktinformationen "CE-300-1004 | AC/DC | Aus: 24 V DC | Integrated Power Designs"
| Serie | Ausgangsspannung | Ausgangsstrom | Ausgangsleistung | Ausgänge |
|---|---|---|---|---|
| CE-300 | -24-28 V DC | 1-60 A | 300 W | 1-5 |
| -24; -15; -12; -5.2; -5; 3.3; 5; 12; 15; 24; 28 | 1; 1.5; 2; 3; 4; 5; 6; 8; 12; 13; 16; 20; 25; 40; 60 | 300 | 1; 2; 3; 4; 5 |
| Modell | Ausgangsspannung | Ausgangsstrom | Ausgangsleistung | Ausgänge |
|---|---|---|---|---|
| CE-300-1001 | 5 V DC | 60 A | 300 W | 1 |
| CE-300-1002 | 12 V DC | 25 A | 300 W | 1 |
| CE-300-1003 | 15 V DC | 20 A | 300 W | 1 |
| CE-300-1004 | 24 V DC | 12 A | 300 W | 1 |
| CE-300-2001 | 5 V DC|24 V DC | 40 A|4 A | 300 W | 2 |
| CE-300-2002 | 12 V DC|-12 V DC | 16 A|8 A | 300 W | 2 |
| CE-300-2003 | 15 V DC|-15 V DC | 13 A|6 A | 300 W | 2 |
| CE-300-2004 | 24 V DC|-24 V DC | 8 A|4 A | 300 W | 2 |
| CE-300-3001 | 5 V DC|12 V DC|-12 V DC | 40 A|8 A|6 A | 300 W | 3 |
| CE-300-3002 | 5 V DC|12 V DC|24 V DC | 40 A|8 A|3 A | 300 W | 3 |
| CE-300-3003 | 5 V DC|15 V DC|-15 V DC | 40 A|6 A|4 A | 300 W | 3 |
| CE-300-3004 | 12 V DC|-12 V DC|5 V DC | 16 A|8 A|6 A | 300 W | 3 |
| CE-300-3006 | 5 V DC|3,3 V DC|12 V DC | 40 A|12 A|2 A | 300 W | 3 |
| CE-300-4001 | 5 V DC|12 V DC|-5 V DC|-12 V DC | 40 A|8 A|5 A|2 A | 300 W | 4 |
| CE-300-4002 | 5 V DC|24 V DC|24 V DC|-12 V DC | 40 A|4 A|4 A|2 A | 300 W | 4 |
| CE-300-4003 | 5 V DC|24 V DC|15 V DC|-15 V DC | 40 A|4 A|4 A|2 A | 300 W | 4 |
| CE-300-4004 | 24 V DC|12 V DC|5 V DC|-12 V DC | 8 A|8 A|5 A|2 A | 300 W | 4 |
| CE-300-4005 | 5 V DC|-5,2 V DC|5 V DC|-12 V DC | 40 A|12 A|4 A|2 A | 300 W | 4 |
| CE-300-4006 | 24 V DC|12 V DC|-12 V DC|5 V DC | 8 A|8 A|1,5 A|2 A | 300 W | 4 |
| CE-300-4009 | 24 V DC|12 V DC|5 V DC|-12 V DC | 8 A|8 A|5 A|2 A | 300 W | 4 |
| CE-300-4011 | 5 V DC|3,3 V DC|12 V DC|-12 V DC | 40 A|12 A|2 A|2 A | 300 W | 4 |
| CE-300-5001 | 5 V DC|24 V DC|12 V DC|-5 V DC|-12 V DC | 40 A|4 A|6 A|1 A|2 A | 300 W | 5 |
| CE-300-5002 | 5 V DC|12 V DC|-12 V DC|-5 V DC|24 V DC | 40 A|8 A|6 A|1 A|2 A | 300 W | 5 |
| CE-300-5003 | 5 V DC|12 V DC|24 V DC|-15 V DC|15 V DC | 40 A|8 A|3 A|1 A|2 A | 300 W | 5 |
| CE-300-5004 | 5 V DC|24 V DC|24 V DC|-12 V DC|12 V DC | 40 A|4 A|3 A|1 A|2 A | 300 W | 5 |
| CE-300-5005 | 24 V DC|12 V DC|5 V DC|-15 V DC|15 V DC | 8 A|8 A|6 A|1 A|2 A | 300 W | 5 |
| CE-300-5006 | 24 V DC|24 V DC|5 V DC|-15 V DC|15 V DC | 8 A|4 A|6 A|1 A|2 A | 300 W | 5 |
| CE-300-5012 | 5 V DC|28 V DC|12 V DC|-5 V DC|-12 V DC | 40 A|3 A|6 A|2 A|2 A | 300 W | 5 |
| CE-300-5013 | 5 V DC|3,3 V DC|24 V DC|-5 V DC|12 V DC | 40 A|6 A|4 A|1 A|2 A | 300 W | 5 |
