Sorensen Asterion DC ASM – DC-Stromversorgung mit drei Kanälen
Drei isolierte DC-Kanäle – Konfiguration nach Betriebspunkt
- Artikel-Nr.: Asterion ASM - DC Power Source
- Ausgangsleistung : Bis 1,7 kW je Kanal; bis 5,1 kW gesamt
- Ausgangsspannung : 40-400 V DC
- Ausgangsstrom : 4,3-42 A DC
- Ausgänge : 3
Sie haben Fragen zum Produkt?
+49 89 321501-0|

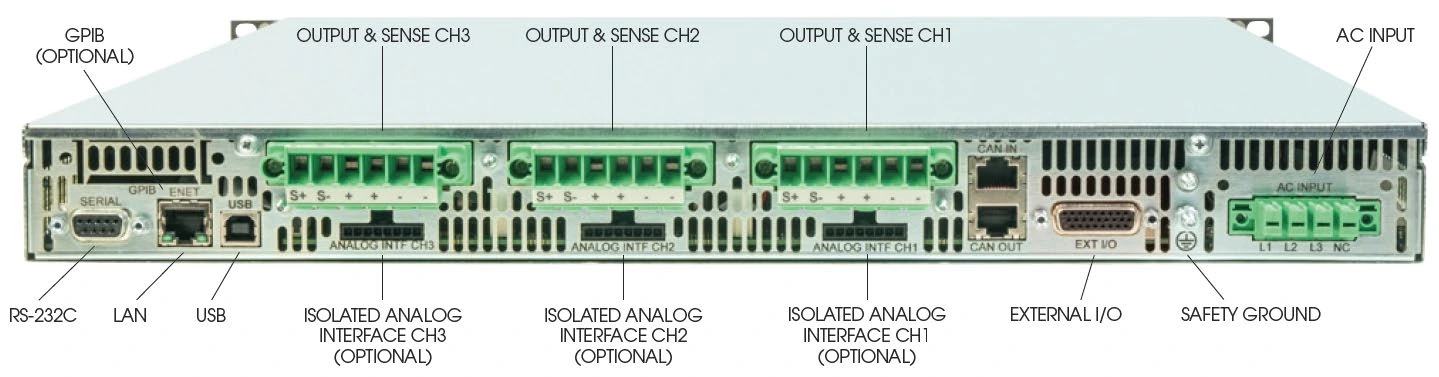

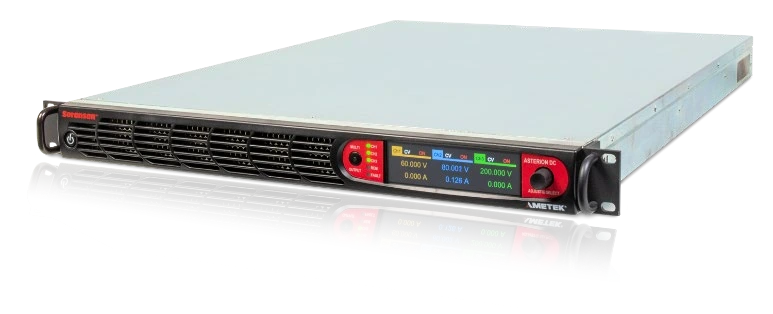

Die Sorensen Asterion DC ASM versorgt mehrere Prüflingskreise über drei unabhängig steuerbare, galvanisch getrennte DC-Kanäle in einem Gehäuse mit 1 HE. Die Kanäle lassen sich passend zu den benötigten Spannungs- und Stromwerten zusammenstellen. Für die Geräteauswahl zählt deshalb jeder einzelne Betriebspunkt; ein allgemeiner Serienhöchstwert beschreibt keine vollständig konfigurierte Ausführung. Kanal- und Gesamtleistung unterscheidenJeder Kanal liefert je nach Option bis zu 1,7 kW. Mit drei entsprechend ausgelegten Kanälen sind insgesamt bis zu 5,1 kW möglich. Die 40-V- und 60-V-Optionen sind im Datenblatt mit jeweils 1.680 W spezifiziert. Die Gesamtleistung ergibt sich aus dem gewählten Kanalmix. Spannung, Strom und Leistung müssen innerhalb der Grenzen derselben Kanaloption bleiben. Kanaloptionen im dargestellten CME-Bereich
Die Konfiguration wird aus drei dieser Kanaloptionen zusammengestellt. Für jeden Ausgang wird die passende Belegung festgelegt. Ausstattung für den Prüfstand abstimmenProgrammierte Sequenzen, Rampen und Verzögerungen unterstützen wiederkehrende Prüfabläufe. Für die Bestellung werden neben den Kanaloptionen die Eingangsausführung und die gewünschte Fernsteuerung festgelegt. Die vorhandenen Ausführungen mit den Kennungen C-E und D-E bleiben als getrennte Konfigurationsmöglichkeiten bestehen. CME unterstützt bei der Einbindung in ein abgestimmtes Prüfsystem. Nennen Sie CME Ihre Betriebspunkte, die gewünschte Ansteuerung und den vorhandenen Netzanschluss. Passende Konfiguration und Angebot anfragen. |
| Serie | Asterion ASM - DC Power Source |
| Ausgangsleistung | Bis 1,7 kW je Kanal; bis 5,1 kW gesamt |
| Ausgangsspannung | 40-400 V DC |
| Ausgangsstrom | 4,3-42 A DC |
| Ausgänge | 3 |
| Eingang | AC |
| Kategorie | AC/DC-programmierbar |
| Abmessungen Höhe | 1 HE |
| Marke | Sorensen AMETEK |
| Serie | Ausgangsspannung | Ausgangsstrom | Ausgangsleistung | Ausgänge |
|---|---|---|---|---|
| Asterion ASM - DC Power Source | 40-400 V DC | 4,3-42 A DC | 1,7 kW | 3 |
| 40-400 | 4,3-42 | 1.7 | 3 |
| Modell | Ausgangsspannung | Ausgangsstrom | Ausgangsleistung | Ausgänge |
|---|---|---|---|---|
| Asterion ASM-XXX-XXX-XXX-C-E | 40-400 V DC | 4,3-42 A DC | 1,7 kW | 3 |
| Asterion ASM-XXX-XXX-XXX-D-E | 40-400 V DC | 4,3-42 A DC | 1,7 kW | 3 |
