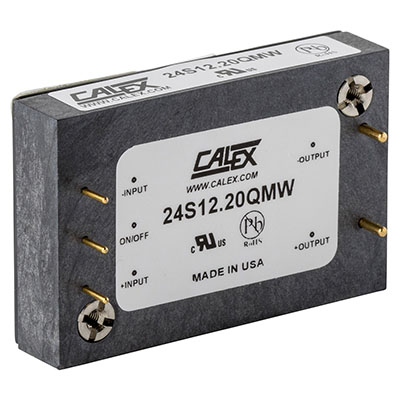

24S12.20QMW (ROHS) | DC/DC | Ein: 9-36 V DC | Aus: 12 V DC | Calex
250 Watt geregelter DC-DC Wandler mit Einfachausgang für die Printmontage
- Artikel-Nr.: 24S12.20QMW (ROHS)
- Ausgangsleistung : 246 W
- Eingangssspannung : 9-36 V DC
- Ausgangsspannung : 12 V DC
- Ausgangsstrom : 20,5 A DC
- Ausgänge : 1
- IsolationEin-/Aus : 2250 V DC
| Serie | QMW |
| Ausgangsleistung | 246 W |
| Eingangsspannung | 9-36 V DC |
| Ausgangsspannung | 12 V DC |
| Ausgangsstrom | 20,5 A DC |
| Ausgänge | 1 |
| Ein-/Ausgangsisolation | 2250 V DC |
| Typ | Quelle |
| Bauform | Brick|Printmontage |
| Eingang | DC |
| Kategorie | DC/DC |
| Schnittstellen | Ein/Aus-Steuerleitung |
| Beschreibung | • automatischer Wiederanlauf • monotoner Einschalt-Spannungsanstieg • konstante Schaltfrequenz • Stoß- und Vibrationsdämpfung • Restwelligkeit: 50mVp-p (20MHz Bandbreite) , 15mVrms (20MHz Bandbreite) |
| Technologie | Getaktet |
| Schutzmechanismen | Dauerkurzschlussschutz|Übertemperaturschutz|Überspannungsschutz |
| Eingangsbereich | 4:1 |
| Arbeitstemperatur | -40 °C bis +105 °C |
| Bauform Detail | Brick 1/4 |
| Regelung | Geregelt |
| Spezielle Zulassungen | UL60950 |
| Kühlung | Basisplatte |
| SubKategorie | DC-DC Wandler|OEM Stromversorgung |
| Abmessungen Länge | 39,116 mm |
| Abmessungen Breite | 60,706 mm |
| Abmessungen Höhe | 13,21 mm |
| Schaltfrequenz typ. | 275 kHz |
| Wirkungsgrad ≥ | 93 % |
Produktinformationen "24S12.20QMW (ROHS) | DC/DC | Ein: 9-36 V DC | Aus: 12 V DC | Calex"
| Serie | Eingangsspannung | Ausgangsspannung | Ausgangsstrom | Ausgangsleistung | Ausgänge |
|---|---|---|---|---|---|
| QMW | 9-36 V DC | 12 V DC | 20,5 A DC | 246 W | 1 |
| 9-36 | 12 | 20.5 | 246 | 1 |
| Modell | Eingangsspannung | Ausgangsspannung | Ausgangsstrom | Ausgangsleistung | Ausgänge |
|---|---|---|---|---|---|
| 24S12.20QMW (ROHS) | 9-36 V DC | 12 V DC | 20,5 A DC | 246 W | 1 |
