ITECH IT2800-Serie – Source Measure Unit (SMU)
IT2800|Serienübersicht
- Artikel-Nr.: IT2800
- Ausgangsleistung : 20 W
- Ausgangsspannung : 200-1000 V DC
Sie haben Fragen zum Produkt?
+49 89 321501-0|

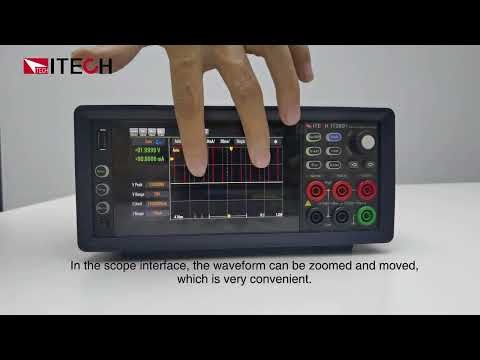

Die ITECH IT2800-Serie umfasst Geräte der Klasse Source Measure Unit (SMU) für die elektrische Charakterisierung von Bauelementen. Eine SMU kombiniert programmierbare Spannungs- und Stromquellen mit der Messung von Spannung, Strom und Widerstand. Zur Serie gehören die bei CME gelisteten Modelle IT2801, IT2805 und IT2806 mit jeweils 20 W Nennleistung. Der Vierquadrantenbetrieb ermöglicht das Abgeben und Aufnehmen elektrischer Leistung innerhalb des zulässigen Arbeitsbereichs. Damit lassen sich beispielsweise Kennlinien von Halbleitern, Dioden und passiven Bauelementen untersuchen. Das 5-Zoll-Touchdisplay unterstützt die Bedienung und verschiedene Ansichten der Messung. Für die Auswahl zählen der benötigte Spannungs- und Strombereich sowie der Prüfablauf: IT2801 bietet bis zu 1.000 V, IT2805 bis zu 200 V und 1,5 A, IT2806 bis zu 200 V und 3 A DC beziehungsweise 10 A im Pulsbereich. Maximalwerte sind nicht gleichzeitig nutzbar. Mehr zur Funktionsweise und Auswahl einer SMU. |
| Serie | IT2800 |
| Ausgangsleistung | 20 W |
| Ausgangsspannung | 200-1000 V DC |

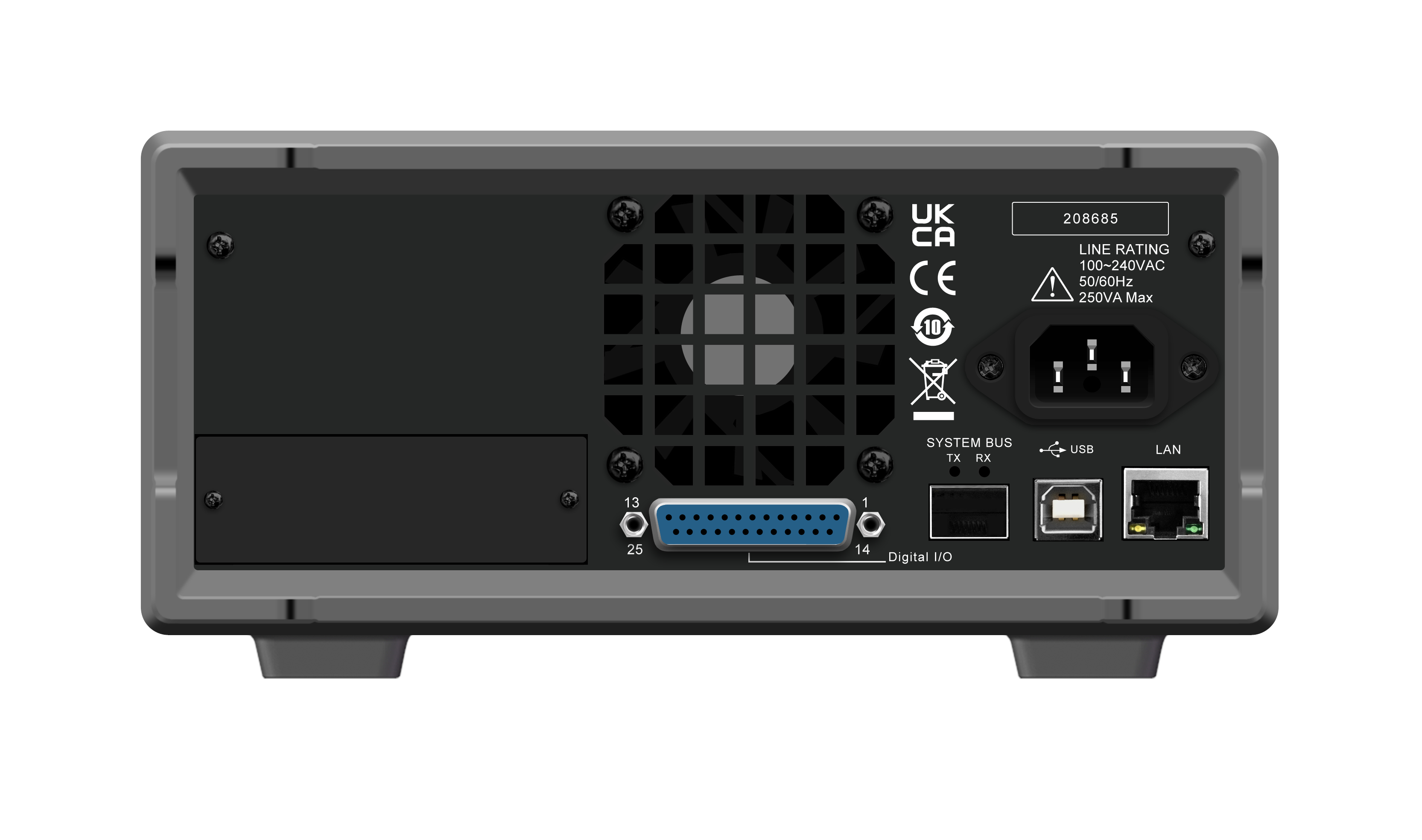

| Schnittstellen | LAN|USB|Digital IO|GPIB (optional) |
| Abmessungen Höhe | 1/2 2 HE |
| Serie | Ausgangsspannung | Ausgangsstrom | Ausgangsleistung |
|---|---|---|---|
| IT2800 | 200-1000 V DC | 1-1,5 A DC | 20 W |
| 200; 1000 | 1; 1.5 | 20 |
| Modell | Ausgangsspannung | Ausgangsstrom | Ausgangsleistung |
|---|---|---|---|
| IT2801 | 1 kV DC | 1 A DC | 20 W |
| IT2805 | 200 V DC | 1,5 A DC | 20 W |
| IT2806 | 200 V DC | 3 A DC, 10 A Pulse Range | 20 W |
